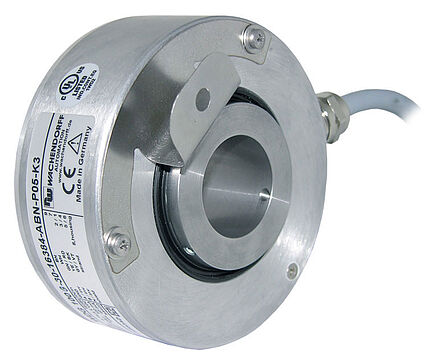

Encoder, incrementale, ottico,
Numero di impulsi: fino a 20.480 imp/giro,
Albero cavo (passante): Ø 100 mm
Albero: Ø 25, 1" (25.4), 28, 30, 32, 36, 38, 40, 42, 45 mm,
Grado di protezione: IP50
Forme di segnale: rettangolo oppure seno/coseno.
- Robusto encoder ad albero cavo estremamente piatto
per il montaggio su motori ad alte prestazioni - Albero cavo passante con foro di max. 45 mm
- Protezione completa connessione da 10 VDC a 30 VDC
- Facile da montare
- Alto grado di protezione IP50
- fino a 20.480 imp/giro
- Opzionale: da -40 °C a +80 °C
Lunghezza dell’albero: L: 42 mm
Profondità di penetrazione min.: 29 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Lunghezza dell’albero: L: 42 mm
Profondità di penetrazione min.: 29 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Lunghezza dell’albero: L: 42 mm
Profondità di penetrazione min.: 29 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Lunghezza dell’albero: L: 42 mm
Profondità di penetrazione min.: 29 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Lunghezza dell’albero: L: 42 mm
Profondità di penetrazione min.: 29 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Lunghezza dell’albero: L: 42 mm
Profondità di penetrazione min.: 29 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Lunghezza dell’albero: L: 42 mm
Profondità di penetrazione min.: 29 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Lunghezza dell’albero: L: 42 mm
Profondità di penetrazione min.: 29 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Lunghezza dell’albero: L: 42 mm
Profondità di penetrazione min.: 29 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Lunghezza dell’albero: L: 42 mm
Profondità di penetrazione min.: 29 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Consumo interno di corrente: typ. 100 mA
Consumo interno di corrente: typ. 70 mA
Consumo interno di corrente: typ. 100 mA
Dati ambientali
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibrazione:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Design:
according DIN VDE 0160
Informazioni sulle tariffe doganali
Numero di tariffa doganale:
90318020
Paese di origine:
Germania
1 Vpp Sin/Cos: -10 °C a +70 °C
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| K3 | radiale, Schermo aperto | ● |
| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| K3, L3 | K3, L3 | L3 | L3 | |
| Circuito | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 | SIN | SIF |
| GND | WH | WH | WH | WH |
| (+) Vcc | BN | BN | BN | BN |
| A | GN | GN | GN | GN |
| B | YE | YE | GY | GY |
| N | GY | GY | BK | BK |
| Uscita di preallarme | - | - | - | RD |
| A inv. | - | RD | YE | YE |
| B inv. | - | BK, (BU per ACA) | PK | PK |
| N inv. | - | VT | VT | VT |
| Schermo | Trefolo | Trefolo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| SH5 | radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SH6 | radiale, 6 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SH8 | radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
| SH12 | radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
| SH5 | SH6 | SH8 | SH8 | SH8 | SH12 | SH12 | SH12 | |
| 5 poli | 6 poli | 8 poli | 8 poli | 8 poli | 12 poli | 12 poli | 12 poli | |
| Schema del connettore |  |  |  | | |  | | |
| Circuito | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | P05, R05, P24, R24, R30, 245, 645 | SIN | P05, R05, P24, R24, 245, 645, R30 | F05, H05, F24, H24, H30 | SIN |
| GND | 1 | 6 | 1 | 1 | 1 | K, L | K, L | K, L |
| (+) Vcc | 2 | 1 | 2 | 2 | 2 | M, B | M, B | M, B |
| A | 3 | 2 | 3 | 3 | 3 | E | E | E |
| B | 4 | 4 | 4 | 4 | 4 | H | H | H |
| N | 5 | 3 | 5 | 5 | 5 | C | C | C |
| Uscita di preallarme | - | - | - | - | - | - | - | - |
| A inv. | - | - | - | 6 | 6 | F | - | F |
| B inv. | - | - | - | 7 | 7 | A | - | A |
| N inv. | - | - | - | 8 | 8 | D | - | D |
| n. c. | - | 5 | 6, 7, 8 | - | - | G, J | A, D, F, G, J | G, J |
| Schermo | - | - | - | - | - | - | - | - |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

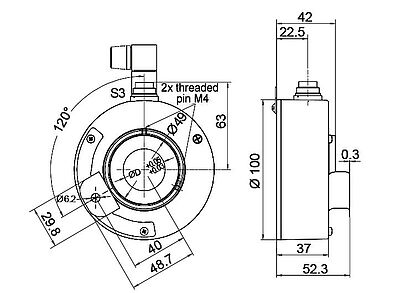

| S3 | radiale, 7 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| S5 | radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
| S5 | S5 | S5 | S5 | |
| 12 poli | 12 poli | 12 poli | 12 poli | |
| Schema del connettore |  | | | |
| Circuito | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 | SIN | SIF |
| GND | 10 | 10 | 10 | 10 |
| (+) Vcc | 12 | 12 | 12 | 12 |
| A | 5 | 5 | 5 | 5 |
| B | 8 | 8 | 8 | 8 |
| N | 3 | 3 | 3 | 3 |
| Uscita di preallarme | - | - | - | 7 |
| A inv. | - | 6 | 6 | 6 |
| B inv. | - | 1 | 1 | 1 |
| N inv. | - | 4 | 4 | 4 |
| n. c. | 1, 2, 4, 6, 7, 9, 11 | 2, 7, 9, 11 | 2, 7, 9, 11 | 2, 9, 11 |
| Schermo | - | - | - | - |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| S5R | radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
| S5R | S5R | S5R | S5R | |
| 12 poli | 12 poli | 12 poli | 12 poli | |
| Schema del connettore |  | | | |
| Circuito | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 | SIN | SIF |
| GND | 10 | 10 | 10 | 10 |
| (+) Vcc | 12 | 12 | 12 | 12 |
| A | 5 | 5 | 5 | 5 |
| B | 8 | 8 | 8 | 8 |
| N | 3 | 3 | 3 | 3 |
| Uscita di preallarme | - | - | - | 7 |
| A inv. | - | 6 | 6 | 6 |
| B inv. | - | 1 | 1 | 1 |
| N inv. | - | 4 | 4 | 4 |
| n. c. | 1, 2, 4, 6, 7, 9, 11 | 2, 7, 9, 11 | 2, 7, 9, 11 | 2, 9, 11 |
| Schermo | - | - | - | - |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| SC4 | radiale, 4 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SC5 | radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SC8 | radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
| SC12 | radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
| SC4 | SC5 | SC8 | SC8 | SC8 | SC12 | SC12 | |
| 4 poli | 5 poli | 8 poli | 8 poli | 8 poli | 12 poli | 12 poli | |
| Schema del connettore |  |  |  | | |  | |
| Circuito | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | P05, R05, P24, R24, R30, 245, 645 | SIN | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 |
| GND | 3 | 3 | 1 | 1 | 1 | 3 | 3 |
| (+) Vcc | 1 | 1 | 2 | 2 | 2 | 1 | 1 |
| A | 2 | 4 | 3 | 3 | 3 | 4 | 4 |
| B | 4 | 2 | 4 | 4 | 5 | 6 | 6 |
| N | - | 5 | 5 | 5 | 7 | 8 | 8 |
| Uscita di preallarme | - | - | - | - | - | - | - |
| A inv. | - | - | - | 6 | 4 | - | 9 |
| B inv. | - | - | - | 7 | 6 | - | 7 |
| N inv. | - | - | - | 8 | 8 | - | 10 |
| n. c. | - | - | 6, 7, 8 | - | - | 2, 5, 7, 9, 10, 11, 12 | 2, 5, 11, 12 |
| Schermo | - | - | - | - | - | - | - |
a 2500 imp/giro
a 5000 imp/giro
8192 a 20480 imp/giro
1024, 2048 imp/giro
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (3.78 MB)
Connettore femmina KI-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67
Cavo schermato preassemblato con connettore femmina diritto,
schermo connesso.
Connettore femmina KIA-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KI-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.
Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.
Connettore femmina KIA-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KD-5-40:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP40
Connettore femmina dritto oppure cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75
Connettore femmina KD-5-67:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP67
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75
Connettore femmina KDA-6-67:
Adatta a encoder con uscita connettore SI/SH, 6-poli, IP67
Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Connettore femmina KD-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75
Connettore femmina KDA-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40
Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75
Connettore femmina KD-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina 16 x 0.75
Connettore femmina KDA-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67
Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75
Connettore femmina KI-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina dritto,
schermo connesso.
Connettore femmina KIA-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KD-8-40:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP40
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Connettore femmina KD-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Connettore femmina KDA-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67
Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75
Connettore femmina KDA-8-67-S:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67
Connettore femmina angolare, schermabile oppure
cavi preassemblati con connettore femmina angolare, completamente schermato.
STEP file
Connettore femmina KDA-12-67:
Adatta a encoder con uscita connettore S4/S5, S4R/S5R, 12-poli, IP67
Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con rotazione destrorsa o sinistrorsa.
Inserto portacontatti femmina montabile a piacere.
Connettore femmina KD-SH12-67:
Adatta a encoder con uscita connettore SI/SH, 12-poli, IP67
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Connettore femmina KD-8-40-15-S-DIZ:
Per convertitore di frequenza: Emotron
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-RST:
Per convertitore di frequenza: RST
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-SDR:
Per controllo: Schindler MX
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-CTF:
Per convertitore di frequenza: Control Techniques
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-KEB:
Per convertitore di frequenza: KEB
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-LOH:
Per convertitore di frequenza: Flender Loher tipo: Dynavert L
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-LIF:
Per convertitore di frequenza: Liftequip
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 9 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-ZIL:
Per convertitore di frequenza: Ziehl-Abegg
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 9 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Bussole di riduzione
per encoder ad albero cavo Ø 38 mm
per encoder albero cavo WDG 100H e WDG 100G
Here you find a list of our distributors worldwide
up
Contatto
Richiesta
