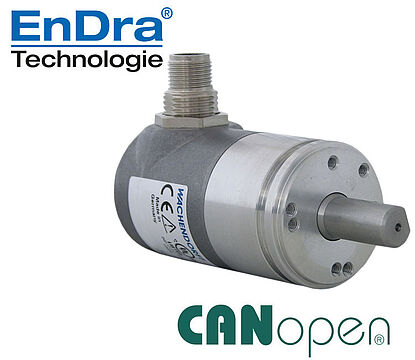

Encoder assoluto, magnetico, CANopen WDGA 36J,
Grado di protezione: IP67 + IP69K,
(pulizia a getto di vapore / idropulitura ad alta pressione)
Elevato carico sull’albero, radiale 300 N, assiale 300 N
albero pieno, servoflangia;
Corpo: Ø 36 mm
16/43-bit monogiro/multigiro
Albero pieno: Ø 10 mm;
Profilo di comunicazione CiA 301
Profilo del dispositivo CiA 406 V3.2 classe C2;
Codice binario
- CANopen
- Profilo di comunicazione CiA 301
- Profilo del dispositivo per encoder CiA 406 V3.2 classe C2 - LED per segnalazioni di stato CiA 303-3)
- Configurabile senza copertura bus tramite LSS (CiA 305) o,
in alternativa, via SDO - Estesa funzionalità CANopen
- Oggetti di posizionamento, velocità e accelerazione
- A scelta, funzioni di finecorsa e di interruttore a camma
- Configurabile individualmente fino a 4 Transmit PDO
- Ridimensionamento d’immagine
- Heartbeat, Node-Guarding ed ampie possibilità di diagnosi
65.536 passi/360° (16 bit)
Risoluzione multigirofino a 32 bit con high precision value fino a 43 bit.
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 300 N
Max. carico assiale sull’albero: 300 N
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Segnalazione LED
Dimostrazione del LED segnalazioni di stato
Software di configurazione Software scaricare
Manuale CANopen WDGA Manuale CANopen WDGA
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|

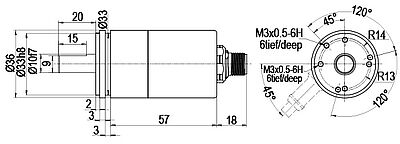

| CB5 | assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| CC5 | radiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|

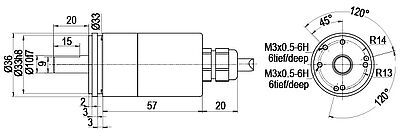

| L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schermo | schermo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|

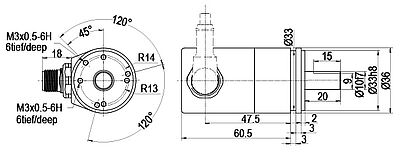

| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schermo | schermo |
Get to know CANopen and test it in your plant.
Download (713 KB)
...to be directly installed in motors.
Download (742 KB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (767 KB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (3.78 MB)
EDS file for encoder absolute WDGA singleturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.88 KB)
EDS file for encoder absolute WDGA multiturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.90 KB)
Connettore per auto-assemblaggio KISA-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67
Connettore a spina angolare
Connettore femmina per auto-assemblaggio KID-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67
Connettore femmina dritto
Connettore femmina per auto-assemblaggio KIDA-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67
Connettore femmina, angolare
Linea derivata / linea bus, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore angolare - cavo - connettore femmina angolare
Linea derivata / linea bus, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore dritto - cavo - connettore femmina dritto
N. 2 sistema di distribuzione, raccordo a T, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
2 connettori femmina, 1 connettore maschio
N. 2 sistema di distribuzione, raccordo a Y, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
2 connettori femmina, 1 connettore maschio
Resistenza terminale 120 Ohm, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore
Resistenza terminale 120 Ohm, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore femmina
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto flessibile doppia ansa DSK29
per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
L’encoder WDGA 36J CANopen è disponibile anche con resistenza terminale 120 Ohm fisso.
