WDGA 58E CANopen LIFT isolato galv.

Encoder assoluto, magnetico, CANopen LIFT WDGA 58E
Isolato galvanicamente;
Connessione: connettore
Albero cavo cieco;
Corpo: Ø 58 mm

16/32-bit monogiro/multigiro;
Albero cavo cieco: Ø 12, 14 o 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm con bussola di riduzione;
Profilo di comunicazione CiA 301;
Profilo del dispositivo CANopen LIFT CiA 417;
Codice binario

Scheda tecnica General technical data absolute encoders CANopen (PDF 632 kB)
Drehgeber WDGA58E CANLIFT galv
Punti forti
  • EnDra®: Wartungsfrei und umweltschonend
  • CANopen LIFT, monogiro e multigiro
  • Isolamento galvanico
  • Profilo di comunicazione CiA 301
  • Profilo del dispositivo CANopen LIFT CiA 417
  • Monogiro/multigiro (max. 16 bit / 32 bit)
  • Tecnologia all’avanguardia con processore a 32 bit
  • LED a 2 colori come indicatore dello stato di funzionamento
    e messaggio di errore conforme a CiA 303-3
Dettagli prodotto
Flangia
Albero cavo cieco
Corpo
Ø 58 mm
Corpo in acciaio inox cromato, con schermatura magnetica
Risoluzione
Risoluzione monogiro

65.536 passi/360° (16 bit)

Risoluzione multigiro

fino a 32 bit

Albero
Ø 6 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 17 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 19 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 6,35 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 17 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 19 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 7 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 17 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 19 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 8 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 17 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 19 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 9,525 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 17 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 19 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 10 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 17 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 19 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 12 mm
Lunghezza dell’albero: L: 17 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 19 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 14 mm
Lunghezza dell’albero: L: 17 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 19 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 15 mm
Lunghezza dell’albero: L: 17 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 19 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Max. numero di giri di esercizio
6000 giri/min
Tensione d’esercizio
10 VDC a 32 VDC
Consumo interno di corrente: typ. 100 mA
Potenza assorbita: max. 1 W
Temperatura di esercizio
-40 °C a +85 °C
Temperatura di stoccaggio
-40 °C a +100 °C
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65
Avvertenza

Software di configurazione
 Software scaricare

Manuale CANopen WDGA
 Manuale CANopen WDGA

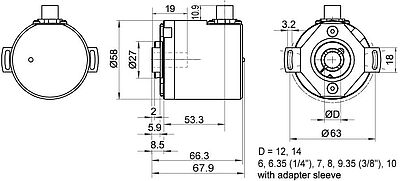

File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione
CB5 assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione
CC5 radiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione
DB5 assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
Connettore femminaM12x1, 5 poli
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1
ConnettoreM12x1, 5 poli
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione
L2 assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione
L3 radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo
General technical Data and safety instructions absolute encoders WDGA CANopen
General technical Data and safety instructions absolute encoders WDGA CANopen

Handout Absolute encoders WDGA
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
  • QuattroMag® Singleturn technology: High precision +/- 0,0878°

Short-Catalogue Encoders and systems
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

HALT Test
The HALT-Test

Delivery times and service
Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Handbuch WDGA CANopen
Manual WDGA CANopen

Montageanleitung absolute Drehgeber WDGA CANopen galvanicamente isolato
Montageanleitung absolute Drehgeber WDGA CANopen galvanicamente isolato, CANopen LIFT galvanicamente isolato

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Informazioni

ISO Certificato DIN EN 9001:2015
ISO Certificato DIN EN 9001:2015

CANUSBANALYZER Drehgeber Absolut CANopen
CANUSBANALYZER

PEAK CAN USB analizzatori

con encoder assoluto WDGA

KIS567 Drehgeber Kabeldose
KIS-5-67

Connettore per auto-assemblaggio KIS-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli,  IP67

Connettore a spina dritto

 STEP file

KISA567 Drehgeber Kabeldose
KISA-5-67

Connettore per auto-assemblaggio KISA-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67

Connettore a spina angolare

KID567 Drehgeber Kabeldose
KID-5-67

Connettore femmina per auto-assemblaggio KID-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli,  IP67

Connettore femmina dritto

KIDA567 Drehgeber Kabeldose
KIDA-5-67

Connettore femmina per auto-assemblaggio KIDA-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67

Connettore femmina, angolare

CVKA567 Drehgeber Kabeldose
CVKA-5-67

Linea derivata / linea bus, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

Connettore angolare - cavo - connettore femmina angolare

CVK567 Drehgeber Kabeldose
CVK-5-67

Linea derivata / linea bus, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

Connettore dritto - cavo - connettore femmina dritto

CTA216701 Drehgeber Kabeldose
CTA-21-67-01

N. 2 sistema di distribuzione, raccordo a T, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

2 connettori femmina, 1 connettore maschio

CYA216701 Drehgeber Kabeldose
CYA-21-67-01

N. 2 sistema di distribuzione, raccordo a Y, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

2 connettori femmina, 1 connettore maschio

CEW12067S Drehgeber Kabeldose
CEW-120-67-S

Resistenza terminale 120 Ohm, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

Connettore

CEW12067B Drehgeber Kabeldose
CEW-120-67-B

Resistenza terminale 120 Ohm, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

Connettore femmina

WDGDS10019
WDGDS10019

Braccio di reazione WDGDS10019

per encoder ad albero cavo WDGI 58H, WDGI 58E e WDGA 58E.

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Adattatore per albero M6 WDGWA10M06

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M6.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Adattatore per albero M8 WDGWA10M08

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Adattatore per albero M10 WDGWA10M10

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Adattatore per albero M12 WDGWA10M12

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M12.

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Adattatore per albero M14 WDGWA10M14

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Adattatore per albero M16 WDGWA10M16

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M16.

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Adattatore per albero M20 WDGWA10M20

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M20.

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

Bussole di riduzione
per encoder ad albero cavo cieco e ad albero cavo Ø 12 mm

per encoder ad albero cavo WDGI 58H e
encoder ad albero cavo cieco WDGI 58E, WDGA 58E.

L’encoder WDGA 58E CANopen LIFT isolato galv. è disponibile anche con resistenza terminale 120 Ohm fisso.

Encoder - Caratteristiche generali

Encoder assoluti - Caratteristiche

Allacciamento elettrico

Uscita cavo
