WDGA 58E CANopen LIFT

Encoder assoluto, magnetico,
CANopen LIFT WDGA 58E,
Albero cavo cieco; corpo: Ø 58 mm

16/32-bit monogiro/multigiro;
Albero cavo cieco: Ø 12, 14 o 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm con bussola di riduzione;
Profilo di comunicazione CiA 301;
Profilo del dispositivo CANopen LIFT CiA 417;
Codice binario

Scheda tecnica General technical data absolute encoders CANopen (PDF 632 kB)

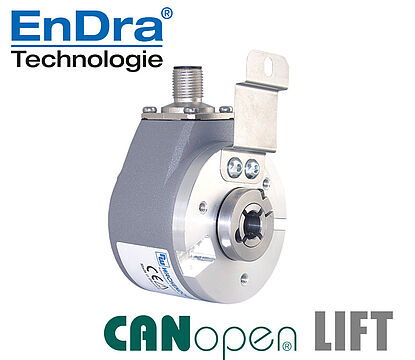

Drehgeber WDGA58ECANLIFT
Punti forti
  • EnDra®: esente da manutenzione e non inquinante
  • CANopen LIFT, monogiro e multigiro
  • Profilo di comunicazione CiA 301
  • Profilo del dispositivo CANopen LIFT CiA 417
  • Monogiro/multigiro (max. 16 bit / 32 bit)
  • Tecnologia all’avanguardia con processore a 32 bit
Dettagli prodotto
Flangia
Albero cavo cieco
Corpo
Ø 58 mm
Alluminio pressofuso, verniciato a polveri; schermatura magnetica integrata
Risoluzione
Risoluzione monogiro

65.536 passi/360° (16 bit)

Risoluzione multigiro

fino a 32 bit

Albero
Ø 6 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 6,35 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 7 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 8 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 9,525 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 10 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 12 mm
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 14 mm
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 15 mm
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Max. numero di giri di esercizio
6000 giri/min
Tensione d’esercizio
4,75 VDC a 32 VDC
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Temperatura di esercizio
-40 °C a +85 °C
Temperatura di stoccaggio
-40 °C a +100 °C
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65
Avvertenza

Software di configurazione
 Software scaricare

Manuale CANopen WDGA
 Manuale CANopen WDGA

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione
CC5 radiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione
L3 radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo
