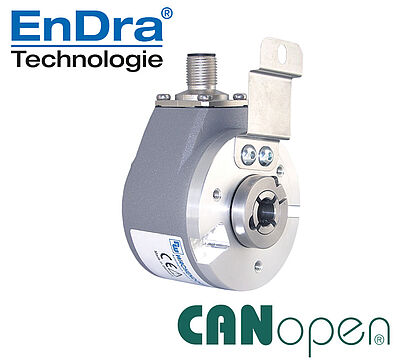

Encoder assoluto CANopen WDGA 58E,
Albero cavo cieco; Corpo: Ø 58 mm
16/43-bit monogiro/multigiro;
Albero cavo cieco: Ø 12, 14 o 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm con bussola di riduzione;
Profilo di comunicazione CiA 301;
Profilo del dispositivo CiA 406 V3.2 classe C2;
Codice binario
- CANopen
- Profilo di comunicazione CiA 301
- Profilo del dispositivo per encoder CiA 406 V3.2 classe C2 - Configurabile senza copertura bus tramite LSS (CiA 305) o,
in alternativa, via SDO - Estesa funzionalità CANopen
- Oggetti di posizionamento, velocità e accelerazione
- A scelta, funzioni di finecorsa e di interruttore a camma
- Configurabile individualmente fino a 4 Transmit PDO
- Ridimensionamento d’immagine
- Heartbeat, Node-Guarding ed ampie possibilità di diagnosi
65.536 passi/360° (16 bit)
Risoluzione multigirofino a 32 bit con high precision value fino a 43 bit.
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Software di configurazione
Software scaricare
Manuale CANopen WDGA Manuale CANopen WDGA
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

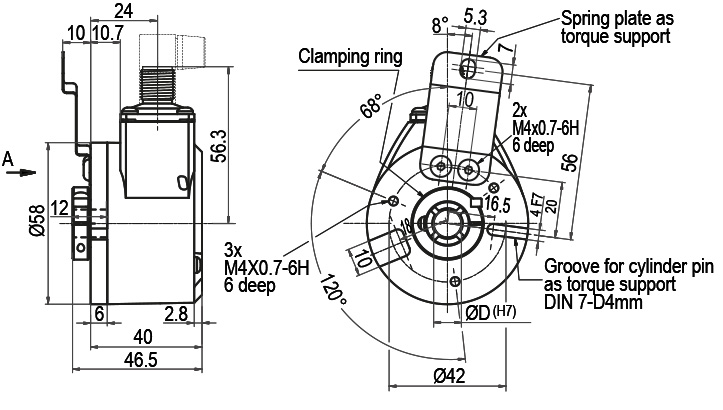

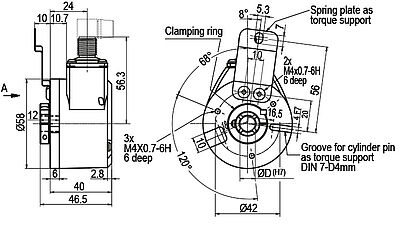

| Descrizione | |
|---|---|
| CC5 | radiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |

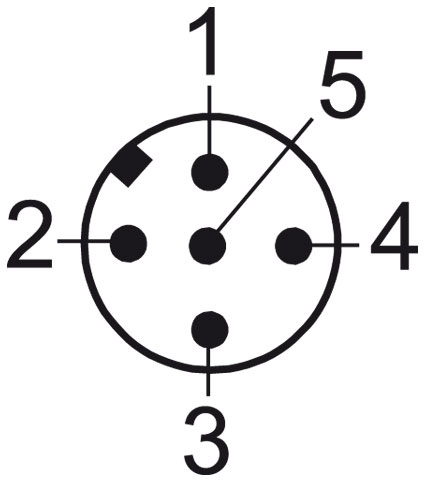

| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schermo | schermo |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
EDS file for encoder absolute WDGA singleturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.88 KB)
EDS file for encoder absolute WDGA multiturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.90 KB)
Connettore per auto-assemblaggio KISA-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67
Connettore a spina angolare
Connettore femmina per auto-assemblaggio KID-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67
Connettore femmina dritto
Connettore femmina per auto-assemblaggio KIDA-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67
Connettore femmina, angolare
Linea derivata / linea bus, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore angolare - cavo - connettore femmina angolare
Linea derivata / linea bus, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore dritto - cavo - connettore femmina dritto
N. 2 sistema di distribuzione, raccordo a T, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
2 connettori femmina, 1 connettore maschio
N. 2 sistema di distribuzione, raccordo a Y, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
2 connettori femmina, 1 connettore maschio
Resistenza terminale 120 Ohm, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore
Resistenza terminale 120 Ohm, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore femmina
Braccio di reazione WDGDS10001
per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco.
Accluso di serie a tutti gli encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G) in numero richiesto.
Braccio di reazione WDGDS10004
per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).
Braccio di reazione WDGDS10007
per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).
Braccio di reazione WDGDS10008
per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).
Braccio di reazione WDGDS10009
per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).
Braccio di reazione WDGDS10012
per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).
Braccio di reazione WDGDS10020
per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 40E, WDG 100G).
Trascinatore in plastica WDGDS10005
adatto per encoder incrementale WDGI 58H, WDGI 58E
e encoder assoluto WDGA 58E
(CANopen, CANopen LIFT, CAN SAE J199, SSI, RS485).
Adattatore per albero M6 WDGWA10M06
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M6.
Adattatore per albero M8 WDGWA10M08
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M8.
Adattatore per albero M10 WDGWA10M10
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M10.
Adattatore per albero M12 WDGWA10M12
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M12.
STEP file:
WDGWA10M12.stp
Adattatore per albero M14 WDGWA10M14
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M14.
Adattatore per albero M16 WDGWA10M16
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M16.
STEP file: WDGWA10M16.stp
Adattatore per albero M20 WDGWA10M20
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M20.
Bussole di riduzione
per encoder ad albero cavo cieco e ad albero cavo Ø 12 mm
per encoder ad albero cavo WDGI 58H e
encoder ad albero cavo cieco WDGI 58E, WDGA 58E, WDGP 58E.
L’encoder WDGA 58E CANopen è disponibile anche con resistenza terminale 120 Ohm fisso.
