WDGA 58E SSI

Encoder assoluto SSI WDGA 58E,
Albero cavo cieco;
Corpo: Ø 58 mm

16/43-bit monogiro/multigiro;
Albero cavo cieco: Ø 12, 14 o 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm con bussola di riduzione;
Codice: binario o gray

Scheda tecnicaGeneral technical data absolute encoders SSI (PDF 607 kB)

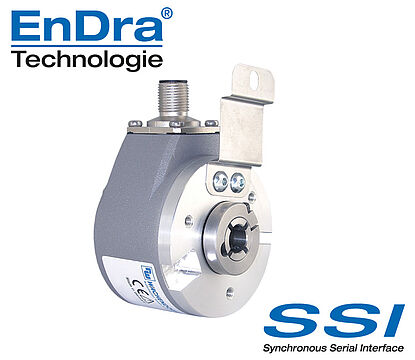

Drehgeber WDGA58ESSI
Illustration similar
Punti forti
  • EnDra®: esente da manutenzione e non inquinante
  • Modello industriale compatto e robusto
  • Interfaccia: SSI (synchron-seriell Interface)
  • Codice: binario o gray
  • Azzerabile
  • Direzione di conteggio modificabile
  • EMC: EN 61000-6-2, EN 61000-6-3
Dettagli prodotto
Flangia
Albero cavo cieco
Corpo
Ø 58 mm
Alluminio pressofuso, verniciato a polveri; schermatura magnetica integrata
Risoluzione
Risoluzione monogiro

fino a 65.536 passi/360° (16 bit)

Risoluzione multigiro

fino a 43 bit.

Albero
Ø 6 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 6,35 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 7 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 8 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 9,525 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 10 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 12 mm
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 14 mm
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 15 mm
Lunghezza dell’albero: L: 12 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 15 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Max. numero di giri di esercizio
6000 giri/min
Tensione d’esercizio
4,75 VDC a 32 VDC
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
4,75 VDC a 5,5 VDC
Consumo interno di corrente: typ. 80 mA
Potenza assorbita: max. 0,44 W
Principio di funzionamento
magnetico
Temperatura di esercizio
-40 °C a +85 °C
Temperatura di stoccaggio
-40 °C a +100 °C
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65; uscita cavo K1: IP40, K6: IP20
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

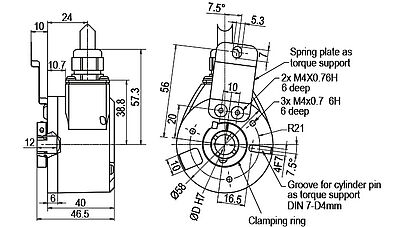

L3radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schermocorpo
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

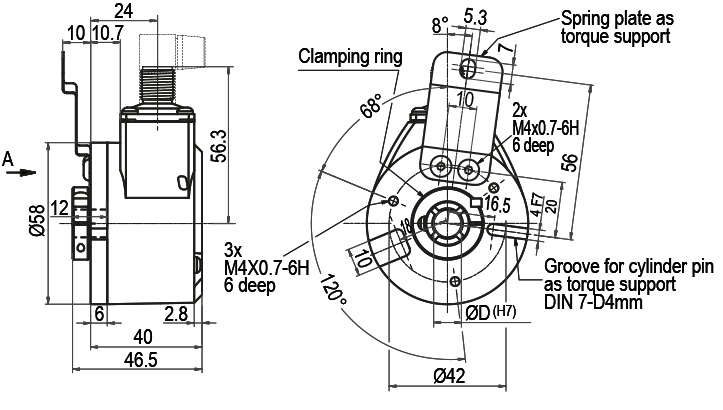

CC8radiale, 8 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
SchermoCorpo
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

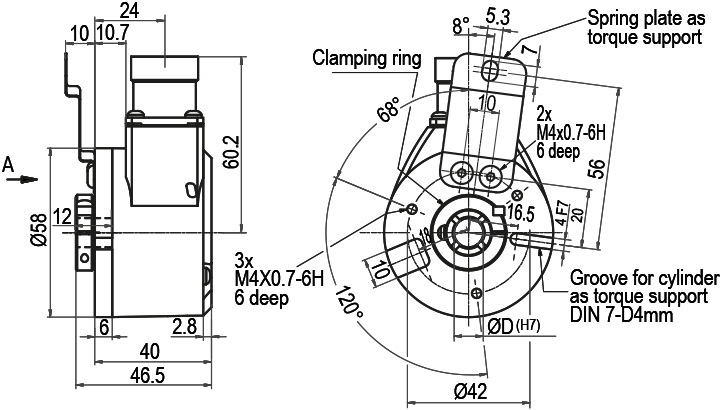

C5radiale, 12 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
GND12
(+) Vcc11
SSI CLK+2
SSI CLK-1
SSI DATA+3
SSI DATA-4
PRESET9
DIR8
SchermoCorpo
