Encoder assoluto CANopen WDGA 58V,
In particolare per l’industria alimentare
Resistente contro acidi e alcali
Pulizia a getto di vapore / idropulitura ad alta pressione

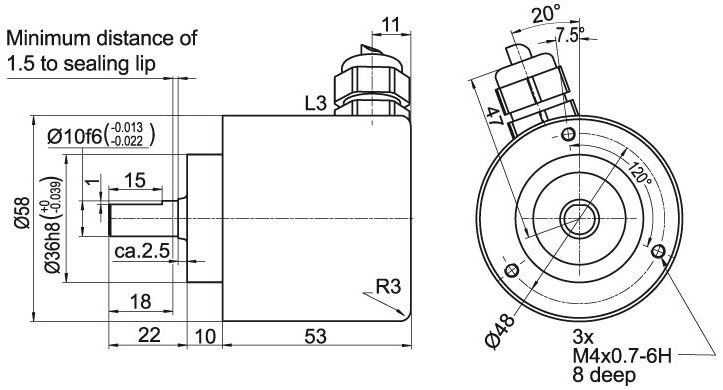

Albero pieno, flangia di fissaggio;
Corpo: Ø 58 mm
16/43-bit monogiro/multigiro
Albero pieno: Ø 10 mm;
Profilo di comunicazione CiA 301;
Profilo del dispositivo CiA 406 V3.2 classe C2;
Codice binario
- Test di nebbia salina secondo DIN EN 60068-2-11
- Grado di protezione: IP67 + IP69K,
(pulizia a getto di vapore / idropulitura ad alta pressione) - EnDra®: esente da manutenzione e non inquinante
- Adatto per l'industria alimentare
- CANopen, monogiro e multigiro
- Profilo di comunicazione CiA 301
- Profilo del dispositivo CiA 406
- Monogiro/multigiro (max. 16 bit / 43 bit)
- Tecnologia all’avanguardia con processore a 32 bit
65.536 passi/360° (16 bit)
Risoluzione multigirofino a 32 bit con high precision value fino a 43 bit.
Lunghezza dell’albero: L: 18 mm
Max. carico radiale sull’albero: 100 N
Max. carico assiale sull’albero: 100 N
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Software di configurazione
Software scaricare
Manuale CANopen WDGAModulo di richiesta per l' WDGA CANopen manuale
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
| (+) Vcc | BN |
| GND | OG |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schermo | schermo |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
EDS file for encoder absolute WDGA singleturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.88 KB)
EDS file for encoder absolute WDGA multiturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.90 KB)
against the detergent and desinfectants P3-topactive DES, P3-topax 19, P3-topax 56, P3-topax 66 and P3-topax 91, as well as demineralised water as zero value.
Download (110 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (144 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (611 KB)
L’encoder WDGA 58V CANopen è disponibile anche con resistenza terminale 120 Ohm fisso.
