Wachendorff Automation Encoder configurabile via Smartphone (NFC) WDGN 36E

WDGN 36E

Encoder configurabile via Smartphone (NFC) incrementale,
Albero cavo cieco; Corpo: Ø 36 mm

Albero cavo cieco: Ø 12, 14 o 15 mm;
Ø 7, 8, 9.525 (3/8"), 10 mm con bussola di riduzione;
Numero di impulsi: fino a 16384 imp/giro configurabile via NFC,
HTL/TTL configurabile via NFC,
Forma di segnale: rettangolo,
Principio di funzionamento: magnetico.

Scheda tecnica General technical Data and safety instructions incremental encoders WDGN (PDF 791 kB)

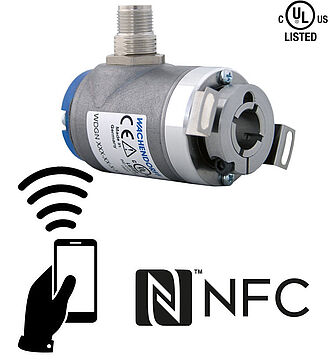

NFC - Drehgeber - encoder radial WDGN 36E

Illustration similar

Dati del prodotto

Punti forti

Grazie all'elettronica di alta qualità qualsiasi numero di impulsi fino a 16384 configurabile via NFC
HTL/TTL configurabile via NFC
Classe di protezione IP67, all'ingresso dell'albero IP65
Alta frequenza di uscita fino a 1 MHz
Protezione dall'inversione di polarità e dal cortocircuito da 4,75 VDC a 32 VDC

Dettagli prodotto

Flangia

Albero cavo cieco

Risoluzione imp/giro

1 imp/giro fino a 16384 imp/giro

Corpo

Ø 36 mm

Acciaio inox, NFC cover: Thermoplastic polyamide

Albero

Ø 7 mm
Avvertenza: con bussola di riduzione
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N

Ø 8 mm
Avvertenza: con bussola di riduzione
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N

Ø 9,525 mm
Avvertenza: con bussola di riduzione
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N

Ø 10 mm
Avvertenza: con bussola di riduzione
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N

Ø 12 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N

Ø 14 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N

Ø 15 mm
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N

Max. numero di giri di esercizio

12000 giri/min

Principio di funzionamento

magnetico

Circuito di uscita

HTL

HTL, inv.

TTL

TTL, compatibile RS422, inv.

Frequenza di uscita

HTL fino a 16384 imp/giro, max. 600 kHz

TTL fino a 16384 imp/giro, max. 1 MHz

Tensione d’esercizio

4,75 VDC a 32 VDC
Consumo interno di corrente: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Configurabile via NFC:

BASIC: (BAS)

Canali:

ABN e segnali invertiti

HTL / TTL

liberamente selezionabile

Impulsi / giro:

1 imp/giro fino a 16384 imp/giro liberamente selezionabili

Advanced (ADV):

Canali:

4 canali configurabili + segnali invertiti (possibilità di ABN)

HTL / TTL:

liberamente selezionabile

Impulsi / giro:

1 imp/giro fino a 16384 imp/giro liberamente selezionabili

Numero di impulsi per ogni canale:

selezionabile individualmente

Impostare impulso zero:

sì

Larghezza dell'impulso e posizione:

Larghezza e posizione regolabili

Dati ambientali

Noise immunity:

ESD (DIN EN 61000-4-2):

8 kV

EMC:
(DIN EN 61000-4-3):

10 V/m

Burst (DIN EN 61000-4-4):

2 kV

High frequency fields
(DIN EN 61000-4-6):

10 V

Surge (DIN EN 61000-4-5):

2 kV

Radio interference:

According DIN EN 55011

NFC:

EMC:

According ETSI EN 301 489

RED:

According ETSI EN 300 330

Electrical safety:

DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12

Vibrazione:
(DIN EN 60068-2-6)

300 m/s² (10 Hz up to 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Informazioni sulle tariffe doganali

Numero di tariffa doganale:

90318020

Paese di origine:

Germania

Temperatura di esercizio

Uscita connettore: -40 °C a +85 °C, Uscita cavo: -20 °C a +80 °C

Grado di protezione

Corpo: IP65, IP67; Entrata dell’albero: IP65; uscita cavo K1: IP40

Disegni + file STEP

Collegamento via cavo L2 assiale con cavo di 2 m (BAS)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
L2	assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	L2
Circuito	BAS
GND	WH
(+) Vcc	BN
A	GN
B	YE
N	GY
A inv.	RD
B inv.	BK
N inv.	VT
Schermo	Trefolo

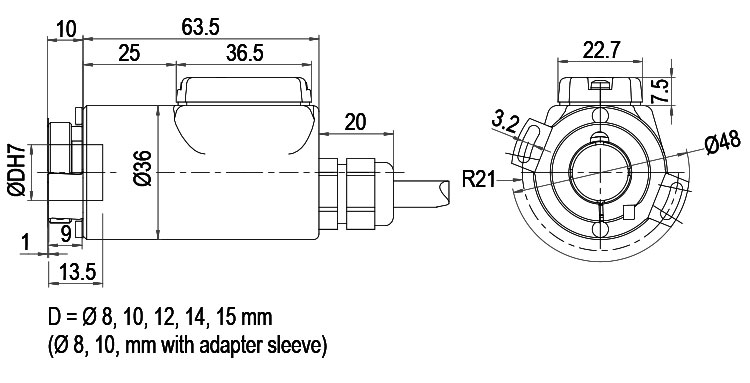

Collegamento via cavo L2 assiale con cavo di 2 m (ADV)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
L2	assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	L2
Circuito	ADV
GND	WH
(+) Vcc	BN
CH1	GN
CH2	YE
CH3	GY
CH4	GYPK
SET	PK
CH1 inv.	RD
CH2 inv.	BK
CH3 inv.	VT
CH4 inv.	RDBU
Schermo	Trefolo

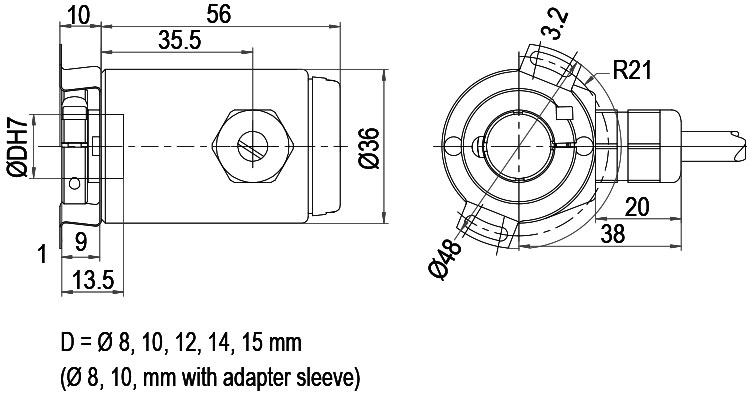

Collegamento via cavo L3 radiale con cavo di 2 m (BAS)

Zeichnung Drehgeber drawing encoder WDGN 36E L3

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
L3	radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	L3
Circuito	BAS
GND	WH
(+) Vcc	BN
A	GN
B	YE
N	GY
A inv.	RD
B inv.	BK
N inv.	VT
Schermo	Trefolo

Collegamento via cavo L3 radiale con cavo di 2 m (ADV)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
L3	radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	L3
Circuito	ADV
GND	WH
(+) Vcc	BN
CH1	GN
CH2	YE
CH3	GY
CH4	GYPK
SET	PK
CH1 inv.	RD
CH2 inv.	BK
CH3 inv.	VT
CH4 inv.	RDBU
Schermo	Trefolo

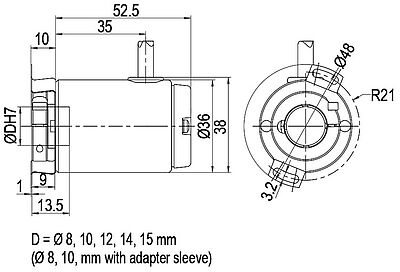

Collegamento via cavo K1 (IP40) radiale con cavo di 2 m (BAS)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
K1	radiale, Schermo aperto (IP40)	●

Assegnazione delle connessioni

	K1
Circuito	BAS
GND	WH
(+) Vcc	BN
A	GN
B	YE
N	GY
A inv.	RD
B inv.	BK
N inv.	VT
Schermo	Trefolo

Collegamento via cavo K1 (IP40) radiale con cavo di 2 m (ADV)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
K1	radiale, Schermo aperto (IP40)	●

Assegnazione delle connessioni

	K1
Circuito	ADV
GND	WH
(+) Vcc	BN
CH1	GN
CH2	YE
CH3	GY
CH4	GYPK
SET	PK
CH1 inv.	RD
CH2 inv.	BK
CH3 inv.	VT
CH4 inv.	RDBU
Schermo	Trefolo

Connettore per sensori (M12x1) SB axiale, 8-poli (BAS)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
SB8	assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	SB8
	8 poli
Schema del connettore
Circuito	BAS
GND	1
(+) Vcc	2
A	3
B	4
N	5
A inv.	6
B inv.	7
N inv.	8

Connettore per sensori (M12x1) SB axiale, 12-poli (ADV)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
SB12	assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	SB12
	12 poli
Schema del connettore
Circuito	ADV
GND	3
(+) Vcc	1
CH1	4
CH2	6
CH3	8
CH4	11
SET	5
CH1 inv.	9
CH2 inv.	7
CH3 inv.	10
CH4 inv.	12
n. c.	2

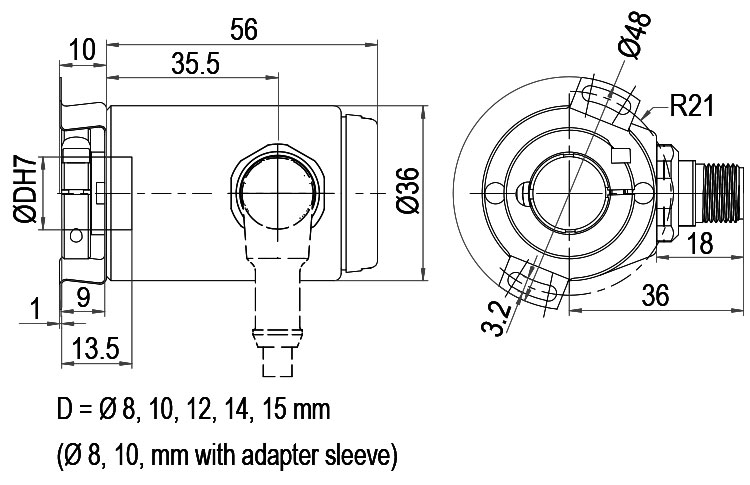

Connettore per sensori (M12x1) SC, radiale, 8-poli (BAS)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
SC8	radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	SC8
	8 poli
Schema del connettore
Circuito	BAS
GND	1
(+) Vcc	2
A	3
B	4
N	5
A inv.	6
B inv.	7
N inv.	8

Connettore per sensori (M12x1) SC, radiale, 12-poli (ADV)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
SC12	radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	SC12
	12 poli
Schema del connettore
Circuito	ADV
GND	3
(+) Vcc	1
CH1	4
CH2	6
CH3	8
CH4	11
SET	5
CH1 inv.	9
CH2 inv.	7
CH3 inv.	10
CH4 inv.	12
n. c.	2

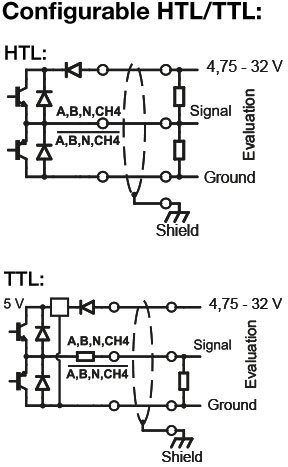

Circuiti di uscita

configurabile 1-16384 imp/giro

BAS: 4,75 - 32 VDC, configurabile HTL, TTL (A,B,N + inv.),

Tensione di esercizio V/DC

4,75 - 32 VDC

Corrente d'esercizio

typ. 80 mA

Forma di segnale

rettangolo

Circuito di uscita

configurabile HTL, TTL (A,B,N + inv.)

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC

Livello L<

L < 2,5 VDC

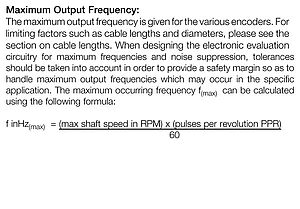

Frequenza di uscita

HTL: max. 600 kHZ; TTL: max. 1 MHz

Protezione connessioni

Uscita di preallarme

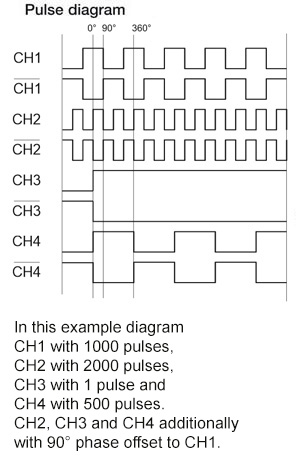

ADV: 4,75 - 32 VDC, configurabile HTL, TTL; 4 canali+inv.,

Tensione di esercizio V/DC

4,75 - 32 VDC

Corrente d'esercizio

typ. 80 mA

Forma di segnale

rettangolo

Circuito di uscita

configurabile HTL, TTL; 4 canali+inv.

Canali

CH1, CH2, CH3, CH4, e segnali invertiti, (ABN poss.)

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC

Livello L<

L < 2,5 VDC

Frequenza di uscita

HTL: max. 600 kHZ; TTL: max. 1 MHz

Protezione connessioni

Uscita di preallarme

Opzioni

XXX = decimetro: Lunghezza cavo

L’encoder WDGN 36E è disponibile anche con cavo di lunghezza maggiore di 2 m. La lunghezza max. del cavo dipende dalla tensione di esercizio e dalla frequenza; vedere 'Dati tecnici generali'
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050

Downloads

Dati tecnici generali

General technical Data and safety instructions incremental encoders WDGN

Download (791 KB)

App WDGN

Wachendorff App iOS encoder WDGN

Download Wachendorff App IOS Encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

Google Play Store Android - Wachendorff encoder App WDGN

Downloadlink Wachendorff App Android encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

AppGallery Huawei - Wachendorff App encoder WDGN

Downloadlink Wachendorff App Huawei Encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

Setup incremental encoder WDGN

NFC configurable via Wachendorff App (IOS, Android, Huawei)

Download (1.29 MB)

Software

Configuration tool (Windows) for encoders WDGN

Download (414 MB)

Informazioni (Flyer / Handouts)

Handout Configurable encoder WDGN

As simple and secure as contactless payment

Download (1.28 MB)

Kurzkatalog Drehgeber - Short catalogue encoders

Short-Catalogue Encoders and systems

Incremental and absolute encoders
Digital shaft copying
Made in Germany
Motorfeedback
Position Measurement Systems

Download (4.29 MB)

Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Download (543 KB)

Istruzioni di montaggio

Istruzioni di montaggio per encoder incrementali WDGN

Download (1.06 MB)

Whitepaper

Comparison of optical and magnetic incremental encoders

Download (1.68 MB)

Certificati e regolamenti

EU - Konformitätserklärung Inkremental-Drehimpulsgeber WDGN

EU declaration of conformity incremental encoder WDGN

Download (783 KB)

UKCA declaration of conformity incremental encoder WDGN

for Wachendorff Automation GmbH & Co. KG.

Download (349 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Informazioni

Download (179 KB)

ISO Certificato DIN EN 9001:2015

Download (405 KB)

Accessori

Accessori elettronici per encoder incrementali

NFCUSBREADER

NFC Desktop Reader

for parameterizing all WDGN encoders via PC/notebook

Dettagli

WDG553XDOM

Contatore per encoder incrementali, 1 MHz

Contatore di posizione veloce e contatore differenziale
per segnali di encoder incrementali

Dettagli

WDG012VGOM

Commutatore ad impulsi, distributori e partitori

per segnali di encoder incrementale

Dettagli

Connettori femmina / cavo con connettore femmina per encoder incrementale

KI-8-67

Connettore femmina KI-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67

Cavo schermato preassemblato con connettore femmina dritto,
schermo connesso.

Dettagli

KIA-8-67

Connettore femmina KIA-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

Dettagli

KI-12-67-ADV

Connettore femmina KI-12-67-ADV:
Adatta a encoder WDGN configurabile via NFC con uscita connettore del sensore SB12 e SC12, 12-poli, IP67

Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.

Dettagli

KIA-12-67-ADV

Connettore femmina KIA-12-67-ADV:
Adatta a encoder WDGN configurabile via NFC con uscita connettore del sensore SB12 e SC12, 12-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

Dettagli

Bracci di reazione

WDGDS10021

Braccio di reazione WDGDS10021

per encoder ad albero cavo cieco 36E con diametro dell'albero Ø 8 mm, Ø 10 mm, Ø 12 mm, Ø 14 mm, Ø 15 mm.

Dettagli

Adattatore per albero

WDGWA10M06

Adattatore per albero M6 WDGWA10M06

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M6.

Dettagli

WDGWA10M08

Adattatore per albero M8 WDGWA10M08

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M8.

Dettagli

WDGWA10M10

Adattatore per albero M10 WDGWA10M10

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M10.

Dettagli

WDGWA10M12

Adattatore per albero M12 WDGWA10M12

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M12.

STEP file: WDGWA10M12.stp

Dettagli

WDGWA10M14

Adattatore per albero M14 WDGWA10M14

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M14.

Dettagli

WDGWA10M16

Adattatore per albero M16 WDGWA10M16

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M16.

STEP file: WDGWA10M16.stp

Dettagli

WDGWA10M20

Adattatore per albero M20 WDGWA10M20

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M20.

Dettagli

Contact

For further information please contact our local distributor.
Here you find a list of our distributors worldwide

Si desidera ottenere un'offerta o vuole un richiamo. Richiesta
