Encoder, incrementale,
Numero di impulsi: fino a 16384 imp/giro,
Albero cavo cieco; Corpo: Ø 36 mm
Albero cavo cieco: Ø 6 mm, Ø 1/4" (6.35 mm),
Forma di segnale: rettangolo,
Selezionabile: Impostazione dell'impulso di zero,
Possibilità di uscita TTL/RS422 a 10-32 VCC,
Principio di funzionamento: magnetico.
- Grazie all'elettronica di alta qualità qualsiasi numero di impulsi fino a 16384
- Classe di protezione IP67, all'ingresso dell'albero IP65

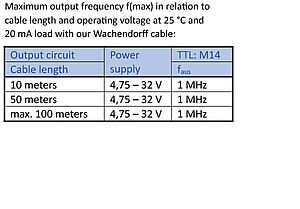

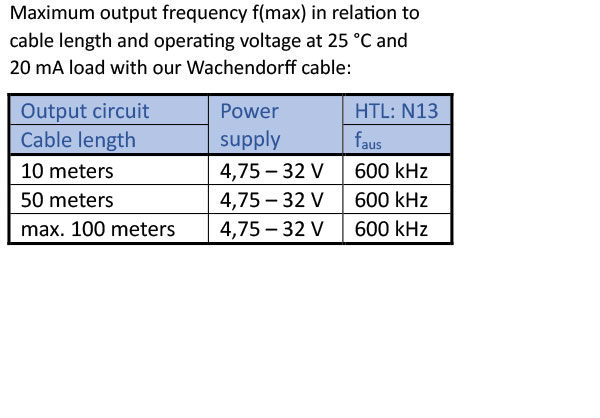

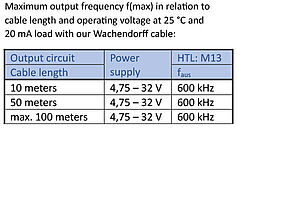

- Alta frequenza di uscita fino a 1 MHz
- Protezione dall'inversione di polarità e dal cortocircuito da 4,75 VDC a 32 VDC
Profondità di penetrazione min.: 8 mm
Profondità di penetrazione max.: 17 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Profondità di penetrazione min.: 8 mm
Profondità di penetrazione max.: 17 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Consumo interno di corrente: typ. 80 mA

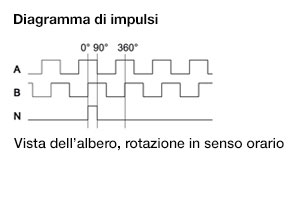

Impostare impulso zero:
Porre: SET = +UB per 2 s
Disattivato: SET = GND
Dati ambientali
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibrazione:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety
DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12
Informazioni sulle tariffe doganali
Numero di tariffa doganale:
90318020
Paese di origine:
Germania
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

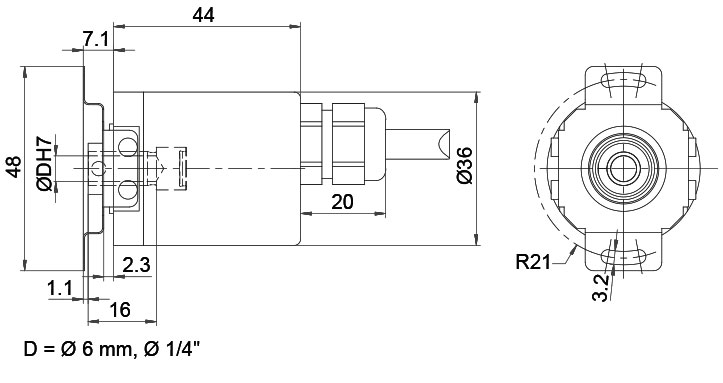

| L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| L2 | L2 | |
| Circuito | M13, M14 | N13, N14 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| SET | PK | PK |
| A inv. | RD | - |
| B inv. | BK | - |
| N inv. | VT | - |
| Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

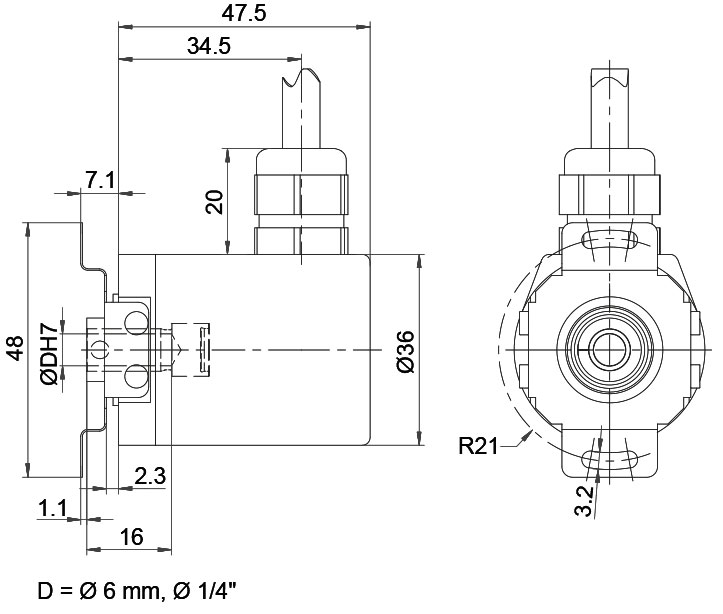

| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| L3 | L3 | |
| Circuito | M13, M14 | N13, N14 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| SET | PK | PK |
| A inv. | RD | - |
| B inv. | BK | - |
| N inv. | VT | - |
| Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

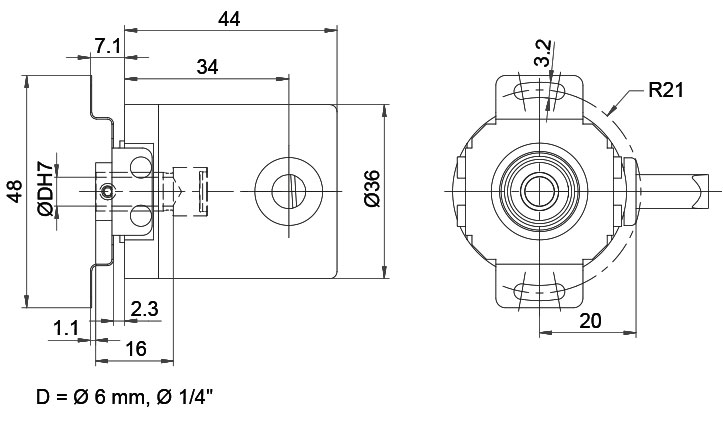

| K1 | radiale, Schermo aperto (IP40) | ● |
| K1 | K1 | |
| Circuito | M13, M14 | N13, N14 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| SET | PK | PK |
| A inv. | RD | - |
| B inv. | BK | - |
| N inv. | VT | - |
| Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

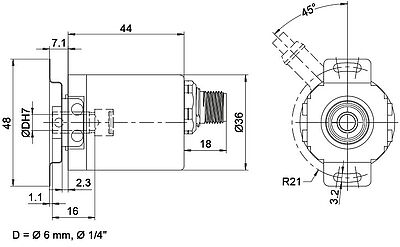

| SB12 | assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

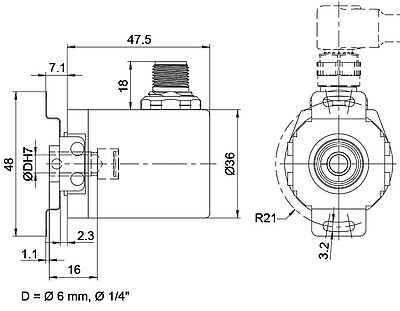

| SC12 | radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
1-16384 imp/giro
L’encoder WDGP 36E è disponibile anche con il membrana di compensazione di pressione. Questo impedisce la penetrazione di acqua nel corpo encoder ad alta umidità. Protezione fino a IP67, campo di temperatura e resistenza alla nebbia salina rimangono. Resistente alla chimici e solventi secondo DIN EN ISO2812-1.
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050
Connettore femmina KI-12-67:
Adatta a encoder con uscita connettore del sensore SB12 e SC12, 12-poli, IP67
Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.
Connettore femmina KIA-12-67:
Adatta a encoder con uscita connettore del sensore SB12 e SC12, 12-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Braccio di reazione WDGDS10016
per encoder ad albero cavo cieco 36E con diametro dell'albero Ø 6 mm.
Adattatore per albero M6 WDGWA10M06
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M6.
Adattatore per albero M8 WDGWA10M08
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M8.
Adattatore per albero M10 WDGWA10M10
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M10.
Adattatore per albero M12 WDGWA10M12
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M12.
STEP file:
WDGWA10M12.stp
Adattatore per albero M14 WDGWA10M14
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M14.
Adattatore per albero M16 WDGWA10M16
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M16.
STEP file: WDGWA10M16.stp
Adattatore per albero M20 WDGWA10M20
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M20.
