Wachendorff Automation Encoder : incrementale, ottico, Albero cavo (passante) : Ø 80 mm, WDG 80H

WDG 80H

Encoder, incrementale,
Numero di impulsi: fino a 3840 imp/giro,
Albero cavo (passante): Ø 80 mm

Albero: Ø 10, 12, 14, 15, 16, 18, 20, 25, 27 mm, H8,
Grado di protezione: IP65,
Forme di segnale: rettangolo oppure seno/coseno,
Principio di funzionamento: ottico.

Scheda tecnica General technical data incremental encoders (PDF 855 kB)

Illustration similar

Dati del prodotto

Punti forti

Encoder robusto ed economico
Alto grado di protezione IP65
Albero cavo passante da 10 mm a 27 mm
Protezione completa connessione da 10 VDC a 30 VDC
Con uscita di preallarme
Facile da montare
Opzionale: da -40 °C a +80 °C

Dettagli prodotto

Flangia

Albero cavo (passante)

Risoluzione imp/giro

fino a 3840 imp/giro

Corpo

Ø 80 mm

Alluminio, verniciato

Albero

Ø 10 mm
Lunghezza dell’albero: L: 46 mm
Profondità di penetrazione min.: 14 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N

Ø 12 mm
Lunghezza dell’albero: L: 46 mm
Profondità di penetrazione min.: 14 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N

Ø 14 mm
Lunghezza dell’albero: L: 46 mm
Profondità di penetrazione min.: 14 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N

Ø 15 mm
Lunghezza dell’albero: L: 46 mm
Profondità di penetrazione min.: 14 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N

Ø 16 mm
Lunghezza dell’albero: L: 46 mm
Profondità di penetrazione min.: 14 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N

Ø 18 mm
Lunghezza dell’albero: L: 46 mm
Profondità di penetrazione min.: 14 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N

Ø 20 mm
Lunghezza dell’albero: L: 46 mm
Profondità di penetrazione min.: 14 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N

Ø 25 mm
Lunghezza dell’albero: L: 46 mm
Profondità di penetrazione min.: 14 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N

Ø 27 mm
Lunghezza dell’albero: L: 46 mm
Profondità di penetrazione min.: 14 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N

Max. numero di giri di esercizio

3500 giri/min

Principio di funzionamento

ottico

Circuito di uscita

TTL

TTL, compatibile RS422, inv.

HTL

HTL, inv.

1 Vpp Sin/Cos

Frequenza di uscita

TTL fino a 3840 imp/giro, max. 200 kHz

HTL fino a 3840 imp/giro, max. 200 kHz

1 Vpp Sin/Cos, max. 100 kHz

Tensione d’esercizio

4,75 VDC a 5,5 VDC
Consumo interno di corrente: typ. 100 mA

5 VDC a 30 VDC
Consumo interno di corrente: typ. 70 mA

10 VDC a 30 VDC
Consumo interno di corrente: typ. 70 mA

Dati ambientali

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

includes EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibrazione:
(DIN EN 60068-2-6)

50 m/s² (10 Hz - 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Electrial Safety:

according DIN VDE 0160

Informazioni sulle tariffe doganali

Numero di tariffa doganale:

90318020

Paese di origine:

Germania

Temperatura di esercizio

-20 °C a +80 °C
1 Vpp Sin/Cos: -10 °C a +70 °C

Grado di protezione

IP65 completo

Collegamento via cavo K3, L3, radiale, con cavo di 2 m

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
K3	radiale, Schermo aperto	●
L3	radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	K3, L3	K3, L3	L3
Circuito	H05, H24, H30	R05, R24, 245, R30	SIN
GND	WH	WH	WH
(+) Vcc	BN	BN	BN
A	GN	GN	GN
B	YE	YE	GY
N	GY	GY	BK
-	-	-	-
A inv.	-	RD	YE
B inv.	-	BK, (BU per ACA)	PK
N inv.	-	VT	VT
Schermo	Trefolo	Trefolo	Trefolo

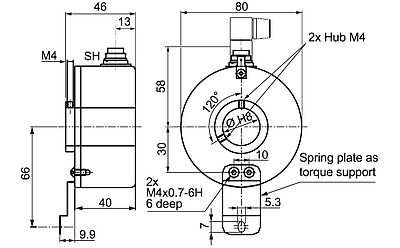

Connettore (M16x0,75) SH, radiale, 5-, 6-, 8-, 12-poli

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
SH5	radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	-
SH6	radiale, 6 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	-
SH8	radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●
SH12	radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	SH5	SH6	SH8	SH8	SH12	SH12
	5 poli	6 poli	8 poli	8 poli	12 poli	12 poli
Schema del connettore
Circuito	H05, H24, H30	H05, H24, H30	R05, R24, R30, 245	SIN	R05, R24, 245, R30	SIN
GND	1	6	1	1	K, L	K, L
(+) Vcc	2	1	2	2	M, B	M, B
A	3	2	3	3	E	E
B	4	4	4	4	H	H
N	5	3	5	5	C	C
-	-	-	-	-	-	-
A inv.	-	-	6	6	F	F
B inv.	-	-	7	7	A	A
N inv.	-	-	8	8	D	D
n. c.	-	5	-	-	G, J	G, J
Schermo	-	-	-	-	-	-

Connettore (M16x0,75) S3, radiale, 7-poli

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
S3	radiale, 7 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	-

Assegnazione delle connessioni

	S3
	7 poli
Schema del connettore
Circuito	H05, H24, H30
GND	1
(+) Vcc	2
A	3
B	4
N	5
-	-
A inv.	-
B inv.	-
N inv.	-
n. c.	6, 7
Schermo	-

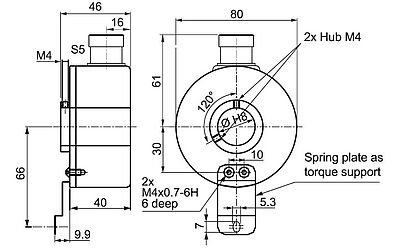

Connettore (M23) S5, radiale, 12-poli

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
S5	radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	S5	S5	S5
	12 poli	12 poli	12 poli
Schema del connettore
Circuito	H05, H24, H30	R05, R24, 245, R30	SIN
GND	10	10	10
(+) Vcc	12	12	12
A	5	5	5
B	8	8	8
N	3	3	3
-	-	-	-
A inv.	-	6	6
B inv.	-	1	1
N inv.	-	4	4
n. c.	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 7, 9, 11
Schermo	-	-	-

Connettore (M23) S5R, radiale, 12-poli (rotazione destrorsa)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
S5R	radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	S5R	S5R	S5R
	12 poli	12 poli	12 poli
Schema del connettore
Circuito	H05, H24, H30	R05, R24, 245, R30	SIN
GND	10	10	10
(+) Vcc	12	12	12
A	5	5	5
B	8	8	8
N	3	3	3
-	-	-	-
A inv.	-	6	6
B inv.	-	1	1
N inv.	-	4	4
n. c.	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 7, 9, 11
Schermo	-	-	-

Connettore per sensori (M12x1) SC, radiale, 4-, 5-, 8-, 12-poli

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
SC4	radiale, 4 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	-
SC5	radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	-
SC8	radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●
SC12	radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	SC4	SC5	SC8	SC8	SC12
	4 poli	5 poli	8 poli	8 poli	12 poli
Schema del connettore
Circuito	H05, H24, H30	H05, H24, H30	R05, R24, R30, 245	SIN	R05, R24, 245, R30
GND	3	3	1	1	3
(+) Vcc	1	1	2	2	1
A	2	4	3	3	4
B	4	2	4	5	6
N	-	5	5	7	8
-	-	-	-	-	-
A inv.	-	-	6	4	9
B inv.	-	-	7	6	7
N inv.	-	-	8	8	10
n. c.	-	-	-	-	2, 5, 11, 12
Schermo	-	-	-	-	-

a 2500 imp/giro

H30: 5 - 30 VDC, HTL (TTL a 5 VDC),

Tensione di esercizio V/DC

5 - 30 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

HTL (TTL a 5 VDC)

Canali

AB, ABN

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > (+)Vcc -10% Vcc

Livello L<

L < 2,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

solo protezione contro l’inversione di polarità

Uscita di preallarme

R30: 5 - 30 VDC, HTL, inv. (TTL/RS422 comp. a 5 VDC),

Tensione di esercizio V/DC

5 - 30 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

HTL, inv. (TTL/RS422 comp. a 5 VDC)

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > (+)Vcc -10% Vcc

Livello L<

L < 2,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

solo protezione contro l’inversione di polarità

Uscita di preallarme

a 3840 imp/giro

H05: 4,75 - 5,5 VDC, TTL,

Tensione di esercizio V/DC

4,75 - 5,5 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

TTL

Canali

AB, ABN

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > 2,5 VDC

Livello L<

L < 0,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

Uscita di preallarme

R05: 4,75 - 5,5 VDC, TTL, RS422 comp., invertito,

Tensione di esercizio V/DC

4,75 - 5,5 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

TTL, RS422 comp., invertito

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > 2,5 VDC

Livello L<

L < 0,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

Uscita di preallarme

H24: 10 - 30 VDC, HTL,

Tensione di esercizio V/DC

10 - 30 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

HTL

Canali

AB, ABN

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > (+)Vcc -2,5 VDC

Livello L<

L < 2,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

sì

Uscita di preallarme

R24: 10 - 30 VDC, HTL invertito,

Tensione di esercizio V/DC

10 - 30 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

HTL invertito

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > (+)Vcc -2,5 VDC

Livello L<

L < 2,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

sì

Uscita di preallarme

245: 10 - 30 VDC, TTL, RS422 comp., invertito,

Tensione di esercizio V/DC

10 - 30 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

TTL, RS422 comp., invertito

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > 2,5 VDC

Livello L<

L < 1,2 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

solo protezione contro l’inversione di polarità

Uscita di preallarme

1024 imp/giro

SIN: 4,75 - 5,5 VDC, 1 Vpp Sin/Cos,

Tensione di esercizio V/DC

4,75 - 5,5 VDC

Corrente d'esercizio

typ. 100 mA senza carico

Forma di segnale

seno

Circuito di uscita

1 Vpp Sin/Cos

Canali

ABN

Uscita

Seno, Coseno, N

Carico

per 1 Vpp Sin/Cos: min. 120 Ohm

Livello differenziale

Livello differenziale 1 Vpp +/- 25 %

Frequenza di uscita

max. 100 kHz

Protezione connessioni

Lunghezza cavo max.

max. 150 m per <260 pF/m

Uscita di preallarme

ACA: Bassa temperatura

L’encoder WDG 80H con i circuiti di uscita 245, H05, H24, R05, R24 è disponibile anche con il campo di temperatura esteso -40 °C a +80 °C (misurato alla flangia).

XXX = decimetro: Lunghezza cavo

L’encoder WDG 80H è disponibile anche con cavo di lunghezza maggiore di 2 m. La lunghezza max. del cavo dipende dalla tensione di esercizio e dalla frequenza; vedere 'Dati tecnici generali'
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050

Downloads

Dati tecnici generali

General technical Data and safety instructions incremental encoders WDG/WDGI

Download (855 KB)

Informazioni (Flyer / Handouts)

Kurzkatalog Drehgeber - Short catalogue encoders

Short-Catalogue Encoders and systems

Incremental and absolute encoders
Digital shaft copying
Made in Germany
Motorfeedback
Position Measurement Systems

Download (4.29 MB)

Note applicative

Innovation and progress:

The future of steel production with smart sensor technology.

Download (1.51 MB)

Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Download (543 KB)

Istruzioni di montaggio

Istruzioni di montaggio per encoder incrementali con albero cavo WDG/WDGI

Download (1.96 MB)

Whitepaper

Comparison of optical and magnetic incremental encoders

Download (1.68 MB)

Certificati e regolamenti

EC declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (595 KB)

UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (146 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Informazioni

Download (179 KB)

ISO Certificato DIN EN 9001:2015

Download (405 KB)

Accessori

Accessori elettronici per encoder incrementali

WDG553XDOM

Contatore per encoder incrementali, 1 MHz

Contatore di posizione veloce e contatore differenziale
per segnali di encoder incrementali

Dettagli

WDG012VGOM

Commutatore ad impulsi, distributori e partitori

per segnali di encoder incrementale

Dettagli

Connettori femmina / cavo con connettore femmina per encoder incrementale

KI-4-67

Connettore femmina KI-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67

Cavo schermato preassemblato con connettore femmina diritto,
schermo connesso.

Dettagli

KIA-4-67

Connettore femmina KIA-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

Dettagli

KI-5-67

Connettore femmina KI-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.

Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.

Dettagli

KIA-5-67

Connettore femmina KIA-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

Dettagli

KD-5-40

Connettore femmina KD-5-40:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP40

Connettore femmina dritto oppure cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

Dettagli

KD-5-67

Connettore femmina KD-5-67:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

Dettagli

KDA-6-67

Connettore femmina KDA-6-67:
Adatta a encoder con uscita connettore SI/SH, 6-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.

Dettagli

KD-7-40

Connettore femmina KD-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

Dettagli

KDA-7-40

Connettore femmina KDA-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

Dettagli

KD-7-67

Connettore femmina KD-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina 16 x 0.75

Dettagli

KDA-7-67

Connettore femmina KDA-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

Dettagli

KI-8-67

Connettore femmina KI-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67

Cavo schermato preassemblato con connettore femmina dritto,
schermo connesso.

Dettagli

KIA-8-67

Connettore femmina KIA-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

Dettagli

KD-8-40

Connettore femmina KD-8-40:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP40

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

Dettagli

KD-8-67

Connettore femmina KD-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

Dettagli

KDA-8-67

Connettore femmina KDA-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

Dettagli

KDA-8-67-S

Connettore femmina KDA-8-67-S:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina angolare, schermabile oppure
cavi preassemblati con connettore femmina angolare, completamente schermato.

Dettagli

KD-12-67

Connettore femmina KD-12-67:
Adatta a encoder con uscita connettore S4/S5, S4R/S5R, 12-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con rotazione destrorsa o sinistrorsa.

STEP file

Dettagli

KDA-12-67

Connettore femmina KDA-12-67:
Adatta a encoder con uscita connettore S4/S5, S4R/S5R, 12-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con rotazione destrorsa o sinistrorsa.
Inserto portacontatti femmina montabile a piacere.

Dettagli

KD-SH12-67

Connettore femmina KD-SH12-67:
Adatta a encoder con uscita connettore SI/SH, 12-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

Dettagli

KD-8-40-15-S-DIZ

Connettore femmina KD-8-40-15-S-DIZ:
Per convertitore di frequenza: Emotron

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

Dettagli

KD-8-40-15-S-RST

Connettore femmina KD-8-40-15-S-RST:
Per convertitore di frequenza: RST

Dettagli

KD-8-40-15-S-SDR

Connettore femmina KD-8-40-15-S-SDR:
Per controllo: Schindler MX

Dettagli

KD-8-40-15-S-CTF

Connettore femmina KD-8-40-15-S-CTF:
Per convertitore di frequenza: Control Techniques

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

Dettagli

KD-8-40-15-S-KEB

Connettore femmina KD-8-40-15-S-KEB:
Per convertitore di frequenza: KEB

Dettagli

KD-8-40-15-S-LOH

Connettore femmina KD-8-40-15-S-LOH:
Per convertitore di frequenza: Flender Loher tipo: Dynavert L

Dettagli

KD-8-40-15-S-LIF

Connettore femmina KD-8-40-15-S-LIF:
Per convertitore di frequenza: Liftequip

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 9 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

Dettagli

KD-8-40-15-S-ZIL

Connettore femmina KD-8-40-15-S-ZIL:
Per convertitore di frequenza: Ziehl-Abegg

Dettagli

Bracci di reazione

WDGDS10001

Braccio di reazione WDGDS10001

per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco.
Accluso di serie a tutti gli encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G) in numero richiesto.

Dettagli
