Encoder assoluto, magnetico, RS485, WDGA 36E,

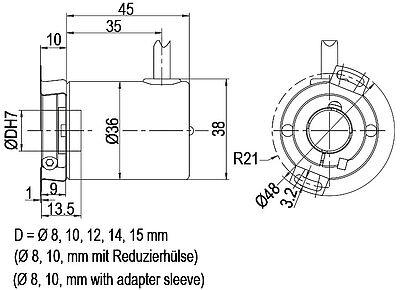

Albero cavo cieco;
Corpo: Ø 36 mm
16/32 bit monogiro/multigiro;
Albero cavo cieco: Ø 12, 14 o 15 mm;
Ø 8, 10 mm con bussola di riduzione;
CRC checksum
- EnDra®: esente da manutenzione e non inquinante
- Modello industriale compatto e robusto
- Interfaccia: RS485
- Azzerabile
- Direzione di conteggio modificabile
- LED per segnalazioni di stato
- EMC: EN 61000-6-2, EN 61000-6-3
fino a 65.536 passi/360° (16 bit)
Risoluzione multigirofino a 32 bit.
Avvertenza: con bussola di riduzione
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Avvertenza: con bussola di riduzione
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Profondità di penetrazione min.: 10 mm
Profondità di penetrazione max.: 14,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Consumo interno di corrente: typ. 80 mA
Potenza assorbita: max. 0,44 W
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
| S- (GND) | WH |
| S+ (DCin) | BN |
| A (DATA+) | GY |
| B (DATA-) | PK |
| PRESET | BU |
| DIR | RD |
| Schermo | corpo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
| S- (GND) | WH |
| S+ (DCin) | BN |
| A (DATA+) | GY |
| B (DATA-) | PK |
| PRESET | BU |
| DIR | RD |
| Schermo | corpo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| K1 | radiale, Schermo aperto |
| S- (GND) | WH |
| S+ (DCin) | BN |
| A (DATA+) | GY |
| B (DATA-) | PK |
| PRESET | BU |
| DIR | RD |
| Schermo | corpo aperto |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| CB8 | assiale, 8 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| CC8 | radiale, 8 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
...to be directly installed in motors.
Download (1.39 MB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.34 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.24 MB)
Connettore femmina KI-8-67-EIA:
adatta per encoder assoluto WDGA RS485
con uscita connettore del sensore CB8 e CC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.
Connettore femmina KIA-8-67-EIA:
adatta per encoder assoluto WDGA RS485
con uscita connettore del sensore CB8 e CC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Braccio di reazione WDGDS10021
per encoder ad albero cavo cieco 36E con diametro dell'albero Ø 8 mm, Ø 10 mm, Ø 12 mm, Ø 14 mm, Ø 15 mm.
Adattatore per albero M6 WDGWA10M06
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M6.
Adattatore per albero M8 WDGWA10M08
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M8.
Adattatore per albero M10 WDGWA10M10
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M10.
Adattatore per albero M12 WDGWA10M12
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M12.
STEP file:
WDGWA10M12.stp
Adattatore per albero M14 WDGWA10M14
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M14.
Adattatore per albero M16 WDGWA10M16
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M16.
STEP file: WDGWA10M16.stp
Adattatore per albero M20 WDGWA10M20
per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M20.
