WDGA 58V SSI

Encoder assoluto, magnetico, SSI, WDGA 58V,
In particolare per l’industria alimentare
Resistente contro acidi e alcali

Pulizia a getto di vapore / idropulitura ad alta pressione
Albero pieno, flangia di fissaggio;
Corpo: Ø 58 mm

16/43-bit monogiro/multigiro;
Albero pieno: Ø 10 mm
Codice: binario o gray

Scheda tecnica General technical data absolute encoders SSI (PDF 640 kB)

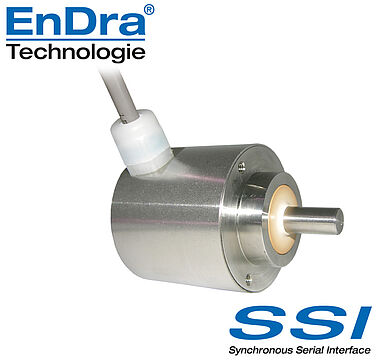

Drehgeber WDGA58VSSI
Punti forti
  • EnDra®: esente da manutenzione e non inquinante
  • Modello industriale compatto e robusto
  • Test di nebbia salina: secondo DIN EN 60068-2-11
  • EHEDG: Progettazione e costruzione igienica testata (Hygienic Design)
  • Ecolab: certificato che attesta la resistenza a detergenti e disinfettanti
  • Grado di protezione: IP67 + IP69K,
    (pulizia a getto di vapore / idropulitura ad alta pressione)
  • Interfaccia: SSI (synchron-seriell Interface)
  • Codice: binario o gray
  • Azzerabile
  • Direzione di conteggio modificabile
  • EMC: EN 61000-6-2, EN 61000-6-3
Dettagli prodotto
Flangia
Flangia di fissaggio
Corpo
Ø 58 mm
Acciaio inox V4A
Risoluzione
Risoluzione monogiro

fino a 65.536 passi/360° (16 bit)

Risoluzione multigiro

fino a 43 bit.

Albero
Ø 10 mm
Lunghezza dell’albero: L: 18 mm
Max. carico radiale sull’albero: 100 N
Max. carico assiale sull’albero: 100 N
Max. numero di giri di esercizio
3600 giri/min
Tensione d’esercizio
4,75 VDC a 32 VDC
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
4,75 VDC a 5,5 VDC
Consumo interno di corrente: typ. 80 mA
Potenza assorbita: max. 0,44 W
Temperatura di esercizio
-20 °C a +80 °C
Temperatura di stoccaggio
-20 °C a +80 °C
Grado di protezione
IP67 completo e IP69K
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

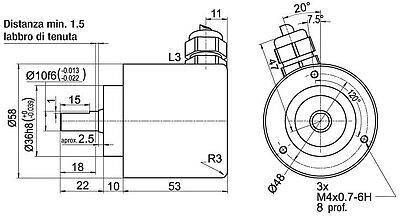

Descrizione
L3 radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
GNDOG
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Schermocorpo
