DSK48

Giunto flessibile doppia ansa DSK48

per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

STEP download DSK481012

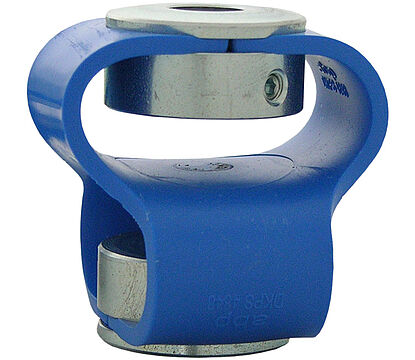

DSK48 Kupplung Drehgeber
Numero di giri max.
3000 giri/min
Momento torcente max.
200 Ncm
Disallineamento radiale max.
±3,0 mm
Disallineamento assiale max.
±4,0 mm
Disallineamento angolare max.
±12°
Rigidezza torsionale della molla
28 Nm/rad
Rigidezza radiale della molla
7 N/mm
Momento d’inerzia
106 gcm²
Momento torcente max. viti
100 Ncm
Peso
85 g
Materiale

Flangia: Acciaio zincato
Elemento di connessione: Poliuretano

Temperatura di esercizio
-30 °C a +80 °C
Numero(i) d’ordine
DSK481010
Giunto flessibile doppia ansa: Ø d1 = 10 mm, Ø d2 = 10 mm
DSK481012
Giunto flessibile doppia ansa: Ø d1 = 10 mm, Ø d2 = 12 mm
DSK481212
Giunto flessibile doppia ansa: Ø d1 = 12 mm, Ø d2 = 12 mm
DSK481414
Giunto flessibile doppia ansa: Ø d1 = 14 mm, Ø d2 = 14 mm
Tutte le misure in mm
Z DSK48 coupling encoder
