FSK22

Giunto a dischi elastici FSK22

per encoder con albero Ø 6 mm, 10 mm o 12 mm.

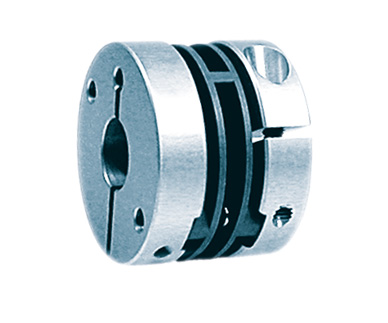

FSK22 Kupplung Drehgeber
Numero di giri max.
12000 giri/min
Momento torcente max.
60 Ncm
Disallineamento radiale max.
±0,3 mm
Disallineamento assiale max.
±0,4 mm
Disallineamento angolare max.
±2,5°
Rigidezza torsionale della molla
30 Nm/rad
Rigidezza radiale della molla
45 N/mm
Momento d’inerzia
35 gcm²
Momento torcente max. viti
120 Ncm
Peso
30 g
Materiale

Flangia: Alluminio anodizzato
Membrana : fibra di vetro rinforzata in poliammide

Numero(i) d’ordine
FSK220606
Giunto a dischi elastici: Ø d1 = 6 mm, Ø d2 = 6 mm
FSK220610
Giunto a dischi elastici: Ø d1 = 6 mm, Ø d2 = 10 mm
FSK221010
Giunto a dischi elastici: Ø d1 = 10 mm, Ø d2 = 10 mm
FSK221012
Giunto a dischi elastici: Ø d1 = 10 mm, Ø d2 = 12 mm
FSK221212
Giunto a dischi elastici: Ø d1 = 12 mm, Ø d2 = 12 mm

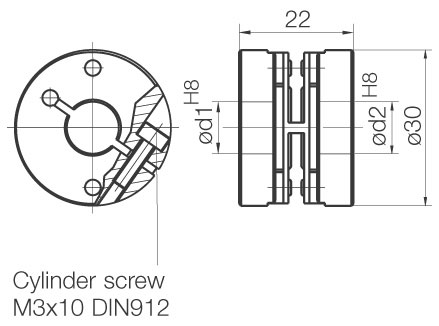

Tutte le misure in mm
Z FSK22 coupling encoder
