FB29B

Giunto a soffietto FB29B

per encoder con albero Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

FB29B Kupplung Drehgeber
Numero di giri max.
10000 giri/min
Momento torcente max.
120 Ncm
Disallineamento radiale max.
±0,25 mm
Disallineamento assiale max.
±0,4 mm
Disallineamento angolare max.
±4°
Rigidezza torsionale della molla
150 Nm/rad
Rigidezza radiale della molla
25 N/mm
Momento d’inerzia
8 gcm²
Momento torcente max. viti
150 Ncm
Peso
15 g
Materiale

Flangia: alluminio anodizzato,
Soffietti: acciaio inossidabile

Numero(i) d’ordine
FB29B0404
Giunto a soffietto: Ø d1 = 4 mm, Ø d2 = 4 mm
FB29B0406
Giunto a soffietto: Ø d1 = 4 mm, Ø d2 = 6 mm
FB29B0606
Giunto a soffietto: Ø d1 = 6 mm, Ø d2 = 6 mm
FB29B0610
Giunto a soffietto: Ø d1 = 6 mm, Ø d2 = 10 mm
FB29B0612
Giunto a soffietto: Ø d1 = 6 mm, Ø d2 = 12 mm
FB29B0808
Giunto a soffietto: Ø d1 = 8 mm, Ø d2 = 8 mm
FB29B1010
Giunto a soffietto: Ø d1 = 10 mm, Ø d2 = 10 mm
FB29B1012
Giunto a soffietto: Ø d1 = 10 mm, Ø d2 = 12 mm
FB29B1212
Giunto a soffietto: Ø d1 = 12 mm, Ø d2 = 12 mm

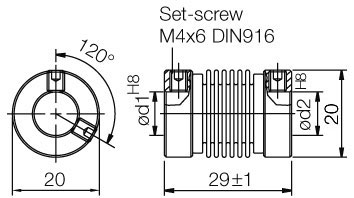

Tutte le misure in mm
Z FB29B coupling encoder
