WDGAS 58B

Kit di montaggio per ascensori a regolazione di frequenza WDGAS58B
con encoder ad albero pieno

Per il montaggio dell’encoder su un motore di sollevamento ascensori a regolazione di frequenza.

Scheda tecnica
WDGAS58B
Punti forti
  • Kit completo per riattrezzaggio
  • Montaggio rapido e sicuro grazie agli accessori
  • Soluzione economica per la modernizzazione
  • Uscita: TTL, HTL
  • Filettatura: M8, M10, M12, M16 e M20
Dettagli prodotto
Descrizione

Ogni kit di montaggio è composto da:
1 x encoder, 1 x staffa angolare di montaggio, 1 x cavo di collegamento (15 m),
1 x giunto flessibile doppia ansa, 1 x adattatore per albero

Max. numero di giri di esercizio
8000 giri/min
Numero di impulsi

1024, 2048, 4096

Canali di uscita

H24: 3 canali, A, B e impulso zero N
R05: 6 canali, A, B e impulso zero N + segnali invertiti

Staffa angolare di montaggio

Staffa angolare di montaggio
La staffa angolare di montaggio consente di fissare facilmente l’encoder nell’impianto di sollevamento. È importante assicurare che sia mantenuto il disallineamento ammissibile del giunto.

Giunto

Giunto flessibile doppia ansa
Il giunto flessibile doppia ansa consente il bilanciamento tra l’azionamento e l’encoder. Il giunto ha una caratteristica di compensazione particolarmente elevata.

Adattatore per albero

Adattatori per alberi
Gli adattatori per alberi si avvitano nella corrispondente filettatura sul motore di sollevamento e consentono un facile collegamento tramite il giunto flessibile doppia ansa.

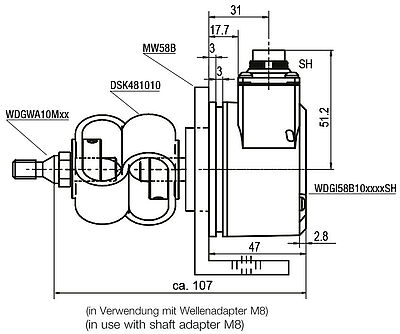

Tutte le misure in mm
Z WDGAS58B en
