WDGAK 58E
Kit di montaggio per ascensori a regolazione di frequenza WDGAK58E con encoder ad albero cavo cieco
Per il montaggio dell’encoder su un motore di sollevamento ascensori a regolazione di frequenza.
Punti forti
- Montaggio facile su tutti gli alberi motore
- Opzione di montaggio flessibile
- Soluzione salvaspazio
- Uscita: TTL, HTL, 1 Vpp sin/cos
- Filettatura: M8, M10, M12, M16 e M20
Dettagli prodotto
Descrizione

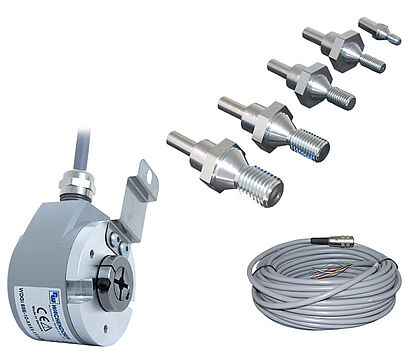

Ogni kit di montaggio è composto da:
1 x encoder, 1 x cavo di collegamento (15 m), 15 m, 5 x adattatore per albero
Tipo di encoder
Encoder ad albero cavo cieco WDGI 58E incl. braccio di reazione
Max. numero di giri di esercizio
6000 giri/min
Numero di impulsi
1024, 2048, 4096 (TTL/HTL)
1024, 2048 (1 Vpp sin/cos)
Canali di uscita
H24: 3 canali, A, B e impulso zero N
R05: 6 canali, A, B e impulso zero N + segnali invertiti
SIN: 4 canali, A, B, (1 Vpp sin/cos)
Adattatore per albero
Adattatori per alberi:
Gli adattatori per alberi si avvitano nella corrispondente filettatura sul motore di sollevamento.

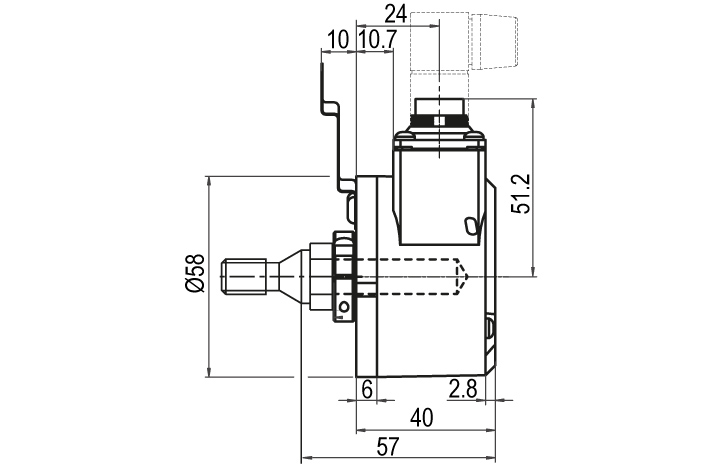

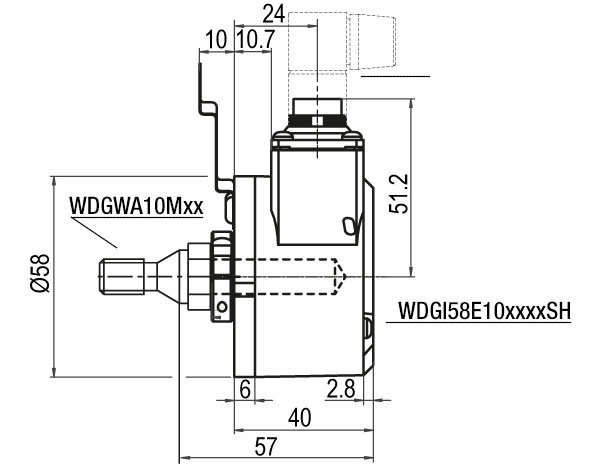

Tutte le misure in mm
Installation kit WDGAK58B/58E for frequency-controlled drivers
- One set for all needs – minimum effort, maximum effect
- Easy to mount on all motor shafts
- Flexible and robust
- Cost-effective solution for modernisation and servicing needs
- Ready-to-use 15 m cable
Download (626 KB)
Istruzioni di montaggio kit di montaggio WDGAK58E con encoder incrementale WDGI 58E
Download (1.27 MB)
