Sistema di misurazione della lunghezza LMSCA32-WDGN

LMSCA32-WDGN

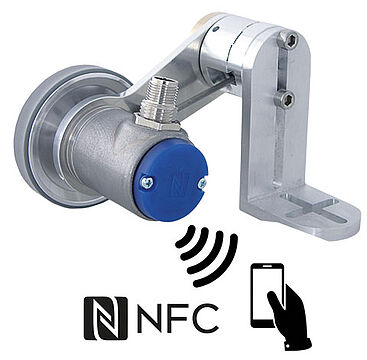

Robusto sistema di misurazione LMSCA32-WDGN
con encoder WDGN 36A configurabile via NFC
della lunghezza per distanza o velocità.

Sistema compatto con nuovo braccio a molla, incl. encoder WDGN 36A configurabile via NFC e ruota di misurazione da 150 mm o 200 mm.
via NFC configurabile:
- 1 imp/giro fino a 16384 imp/giro
- HTL/TTL

Scheda tecnica

Robustes Längenmesssystem LMSCA32-WDGN mit Drehgeber WDGN36A konfigurierbar über NFC

Dati del prodotto

Punti forti

Sistema compatto con nuovo braccio a molla, incl. encoder WDGN 36A configurabile via NFC
1 imp/giro fino a 16384 imp/giro e HTL/TTL via NFC configurabile
Fino a 0,01 mm/impulsi per ottimi risultati di misurazione
Adatto a molte superfici
Supporto ammortizzatore
Pressione di contatto - Facile da regolare tramite la calibrazione centrale
Facile da montare grazie all’angolo preassemblato

Dettagli prodotto

Descrizione

Il sistema di misura LMSCA32-WDGN trasportiamo un sistema completo perfettamente abbinato , pre - assemblati.

Encoder

Risoluzione WDGN 36A 1 PPR fino a 16384 PPR configurable vía NFC
Ejemplos de cálculo con los sistema di misurazione LMSxxxKH, LMSxxxKG, LMSxxxNG:
ruota di misurazione U (200 mm) : encoder PPR = xx mm/imp
Example: 200 : 2000 = 0.1 mm/imp (10 imp/mm)

Sistema di misurazione LMSxxxGR:
ruota di misurazione U (150 mm) : encoder PPR = xx mm/imp
Ejemplo: 150 : 1500 = 0,1 mm/imp (10 imp/mm)

Tensione d’esercizio/ consumo interno di corrente:
da 4,75 VDC a 30 VDC: max. 80 mA

Circuito di uscita:
TTL, HTL via NFC configurabile

Canali:
A, B e impulso zero N + segnali invertiti

Accessori:
Adatta a encoder con uscita connettore del sensore SC8, 8-poli, IP67.
Cavo schermato preassemblato con connettore femmina, schermo connesso.
dritto KI867
angolare KIA867

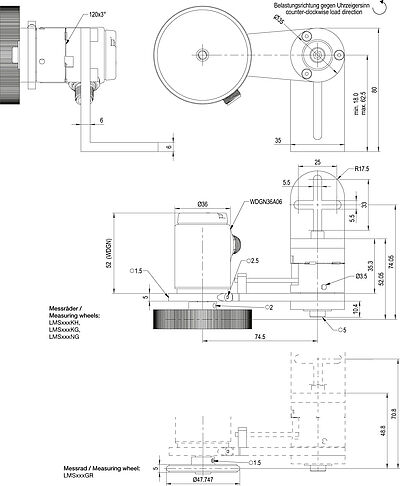

Braccio a molla

Forza di precarico: da 0 N a 20 N in 5 fasi N

Lunghezza assiale: 74,5 mm

Pressione di contatto: regolabile, tacche in fasi di 3 ° (corrispondente a 5 N)

Materiale: alluminio

Ruote di misurazione

Ruote metriche U = 200 mm

LMSCA32-WDGN-BAS-KH con ruota metrica MR200KH:
Rivestimento: materiale sintetico (Hytrel, liscio)
Campi di applicazione: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.

LMSCA32-WDGN-BAS-KG con ruota metrica MR200KG:
Rivestimento: materiale sintetico (Hytrel, zigrinato)
Campi di applicazione: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.

LMSCA32-WDGN-BAS-NG con ruota metrica MR200NG:
Rivestimento: materiale sintetico (Gomma puntinata)
Campi di applicazione: Textiles.

Ruota metrica U = 150 mm

LMSCA32-WDGN-BAS-GR con ruota metrica MR200GR:
Rivestimento: materiale sintetico (O-ring, gomma, liscio)
Campi di applicazione: legno, metallo, nastri trasportatori, carta, tessuti.

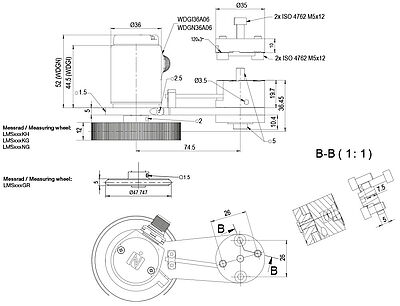

Il sistema di misurazione della lunghezza è disponibile anche senza staffa di montaggio.
Numero d'ordine: LMSCA22-WDGN-BAS-zz
