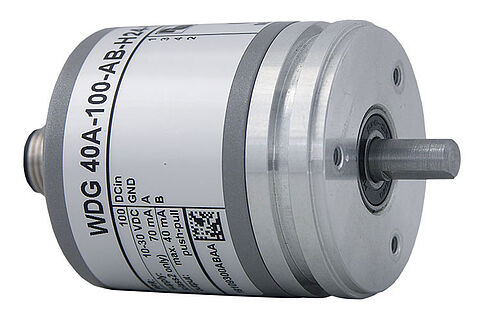

Encoder, incrementale,
Numero di impulsi: fino a 2500 imp/giro,
Albero pieno, servoflangia: Ø 40 mm
Albero: Ø 6 mm,
Grado di protezione: fino a IP67 completo
Forma di segnale: rettangolo,
ottico.
- Encoder robusto ed economico di dimensioni ridotte
- Grado di protezione IP67, all’entrata dell’albero IP65
- Opzionale: grado di protezione IP67 completo, da -40 °C a +80 °C
Lunghezza dell’albero: L: 11,5 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Consumo interno di corrente: typ. 70 mA
Consumo interno di corrente: typ. 70 mA
Dati ambientali
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibrazione:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Design:
according DIN VDE 0160
Informazioni sulle tariffe doganali
Numero di tariffa doganale:
90318020
Paese di origine:
Germania
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | ABN inv. poss. | |
---|---|---|

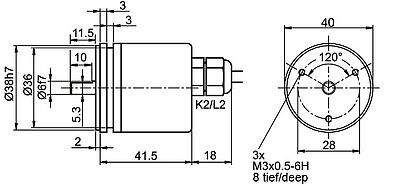

K2 | assiale, Schermo aperto | ● |
L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
K2, L2 | K2, L2 | |
Circuito | H05, H24 | R05, R24 |
GND | WH | WH |
(+) Vcc | BN | BN |
A | GN | GN |
B | YE | YE |
N | GY | GY |
- | - | - |
A inv. | - | RD |
B inv. | - | BK |
N inv. | - | VT |
Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | ABN inv. poss. | |
---|---|---|
K3 | radiale, Schermo aperto | ● |
L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
K3, L3 | K3, L3 | |
Circuito | H05, H24 | R05, R24 |
GND | WH | WH |
(+) Vcc | BN | BN |
A | GN | GN |
B | YE | YE |
N | GY | GY |
- | - | - |
A inv. | - | RD |
B inv. | - | BK |
N inv. | - | VT |
Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | ABN inv. poss. | |
---|---|---|
K1 | radiale, Schermo aperto (IP40) | ● |
K1 | K1 | |
Circuito | H05, H24 | R05, R24 |
GND | WH | WH |
(+) Vcc | BN | BN |
A | GN | GN |
B | YE | YE |
N | GY | GY |
- | - | - |
A inv. | - | RD |
B inv. | - | BK |
N inv. | - | VT |
Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | ABN inv. poss. | |
---|---|---|
SI5 | assiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
SI6 | assiale, 6 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
SI8 | assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
SI12 | assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
SI5 | SI6 | SI8 | SI8 | SI12 | SI12 | |
5 poli | 6 poli | 8 poli | 8 poli | 12 poli | 12 poli | |
Schema del connettore | ||||||
Circuito | H05, H24 | H05, H24 | H05, H24 | R05, R24 | H05, H24 | R05, R24 |
GND | 1 | 6 | 1 | 1 | K, L | K, L |
(+) Vcc | 2 | 1 | 2 | 2 | M, B | M, B |
A | 3 | 2 | 3 | 3 | E | E |
B | 4 | 4 | 4 | 4 | H | H |
N | 5 | 3 | 5 | 5 | C | C |
- | - | - | - | - | - | - |
A inv. | - | - | - | 6 | - | F |
B inv. | - | - | - | 7 | - | A |
N inv. | - | - | - | 8 | - | D |
n. c. | - | 5 | 6, 7, 8 | - | A, D, F, G, J | G, J |
Schermo | - | - | - | - | - | - |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | ABN inv. poss. | |
---|---|---|
S2 | assiale, 7 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | ABN inv. poss. | |
---|---|---|
SB4 | assiale, 4 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
SB5 | assiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
SB8 | assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
SB12 | assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
SB4 | SB5 | SB8 | SB8 | SB12 | SB12 | |
4 poli | 5 poli | 8 poli | 8 poli | 12 poli | 12 poli | |
Schema del connettore | ||||||
Circuito | H05, H24 | H05, H24 | H05, H24 | R05, R24 | H05, H24 | R05, R24 |
GND | 3 | 3 | 1 | 1 | 3 | 3 |
(+) Vcc | 1 | 1 | 2 | 2 | 1 | 1 |
A | 2 | 4 | 3 | 3 | 4 | 4 |
B | 4 | 2 | 4 | 4 | 6 | 6 |
N | - | 5 | 5 | 5 | 8 | 8 |
- | - | - | - | - | - | - |
A inv. | - | - | - | 6 | - | 9 |
B inv. | - | - | - | 7 | - | 7 |
N inv. | - | - | - | 8 | - | 10 |
n. c. | - | - | 6, 7, 8 | - | 2, 5, 7, 9, 10, 11, 12 | 2, 5, 11, 12 |
Schermo | - | - | - | - | - | - |
a 2500 imp/giro
Max. numero di giri di esercizio: | 3500 giri/min |
Carico ammissibile sull’albero, assiale: | 30 N |
Carico ammissibile sull’albero, radiale: | 45 N |
Max. imp/giro: | 1500 imp/giro |
Coppia di spunto: | ca. 1,2 Ncm a temperatura ambiente |
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
WDG40A ensures that the cookies are done to a run
of Wachendorff Automation GmbH & Co. KG
Comparison of optical and magnetic incremental encoders
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation products.
Informazioni
Connettore femmina KI-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67
Cavo schermato preassemblato con connettore femmina diritto,
schermo connesso.
Connettore femmina KIA-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KI-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.
Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.
Connettore femmina KIA-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KD-5-40:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP40
Connettore femmina dritto oppure cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75
Connettore femmina KD-5-67:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP67
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75
Connettore femmina KDA-6-67:
Adatta a encoder con uscita connettore SI/SH, 6-poli, IP67
Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Connettore femmina KD-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75
Connettore femmina KDA-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40
Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75
Connettore femmina KD-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina 16 x 0.75
Connettore femmina KDA-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67
Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75
Connettore femmina KI-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina dritto,
schermo connesso.
Connettore femmina KIA-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KD-8-40:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP40
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Connettore femmina KD-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Connettore femmina KDA-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67
Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75
Connettore femmina KDA-8-67-S:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67
Connettore femmina angolare, schermabile oppure
cavi preassemblati con connettore femmina angolare, completamente schermato.
Connettore femmina KI-12-67:
Adatta a encoder con uscita connettore del sensore SB12 e SC12, 12-poli, IP67
Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.
Connettore femmina KIA-12-67:
Adatta a encoder con uscita connettore del sensore SB12 e SC12, 12-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KD-SH12-67:
Adatta a encoder con uscita connettore SI/SH, 12-poli, IP67
Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Connettore femmina KD-8-40-15-S-DIZ:
Per convertitore di frequenza: Emotron
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-RST:
Per convertitore di frequenza: RST
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-SDR:
Per controllo: Schindler MX
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-CTF:
Per convertitore di frequenza: Control Techniques
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-KEB:
Per convertitore di frequenza: KEB
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-LOH:
Per convertitore di frequenza: Flender Loher tipo: Dynavert L
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-LIF:
Per convertitore di frequenza: Liftequip
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 9 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Connettore femmina KD-8-40-15-S-ZIL:
Per convertitore di frequenza: Ziehl-Abegg
Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 9 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.
Giunto a innesto ST27
per encoder con albero Ø 6 mm o 10 mm
Giunto marginatura PK20
per encoder con albero Ø 6 mm.
Giunto marginatura PK24
per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Giunto a dischi elastici FSK22
per encoder con albero Ø 6 mm, 10 mm o 12 mm.
Giunto a spirale WK22
per encoder con albero Ø 6 mm.
Giunto a spirale WK32
per encoder con albero Ø 6 mm o 10 mm.
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto a soffietto FB29B
per encoder con albero Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.
Giunto flessibile doppia ansa DSK29
per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Ruote metriche MR200KR
Circonferenza: 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: cartone, legno, (Tessile).
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KR
Circonferenza 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Plastica, superfici verniciate, carta, cartone, legno, metallo, tessutiRuote metriche MR200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, liscio)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MR200NG
Circonferenza: 200 mm,
Rivestimento: Gomma puntinata
Campi di applicazione: tessile.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200NG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica .
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MR200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, zigrinato)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm
Here you find a list of our distributors worldwide
