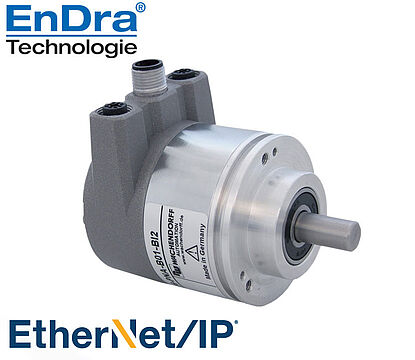

Encoder assoluto EtherNet/IP WDGA 58B
Copertura bus: Collegamento tramite 3x connettori M12
Albero pieno, flangia di fissaggio;
Corpo: Ø 58 mm
16/43 bit monogiro/multigiro;
Albero pieno: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Protocollo: EtherNet/IP™
Classes: Position Sensor, DLR
- EtherNet/IP™, Conformance tested according to version CT-18
- Compact design with bus cover
- EnDra®: maintenance-free and environmentally friendly
- Single-/Multiturn (max. 16 bit/43 bit)
- 2 color duo LEDs to indicate operating status and bus status as well as 2 L/A LEDs
- Highest bearing loads up to 220 N radial, 120 N axial
- DLR (Device-Level-Ring) to increase system availability through redundant network communication
- Full scalability thanks to round axis function, for binary and non-binary resolutions, as well as for non-complete multiturn rotations (gear calculation).
- IP address individually via DHCP or predefined
- Configurable via integrated web server:
- IP address
- Subnet mask
- Gateway address
- Encoder parameters readable
- Firmware update
fino a 65.536 passi/360° (16 bit)
Risoluzione multigiro43 bit
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo
Lunghezza dell’albero: L: 12 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo
Lunghezza dell’albero: L: 19 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Consumo interno di corrente: typ. 125 mA
Potenza assorbita: typ. 3 W
General information about EtherNet/IP
EtherNet/IP Conformance Tested according to version CT-18
EtherNet/IP Specification Vol 2, Ed 1.29
CIP Specification Vol 1, Ed 3.31
Adjustable parameters
- Number of steps per revolution
- Number of revolution
- Scalin
- Direction of rotation
- CAMs
- Gear Ratio
- Preset
- Counting direction
- Resolution
- Unit Speed
- IP address
- Position
- Position Limit
- Warning messages ("Frequency Exceeded" and "Position Limits Exceeded")
Objects (CIP Objects)
- Identity Object
- Message Router
- Assembly Object
- Connection Manager
- Position Sensor Object
- Qos Object
- TCP/IP Interface Object
- EtherNet Link Object
EtherNet/IP Features
- DLR (Device Level Ring) possible
- Qos (Quality of Service) possible
- ACD (Address Conflict Detection)
- Multicast and unicast capability
Licensing declaration
IP >= V1.00
Licensing declaration
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| BI2 | Copertura bus con 3x M12x1 |
Download (582 KB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
for WDGA absolut encoders with EtherNet/IP.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (10.22 KB)
Ready-made Industrial Ethernet connection cable KIE-4-67-RJ:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug RJ45
Ready-made Industrial Ethernet connection cable KIE-4-67-DC:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug M12
Connettore femmina KIZ-4-67:
Per la tensione di esercizio, 4-poli
Cavo schermato preassemblato con connettore femmina diritto,
schermo connesso, IP67+IP69K.
Staffa angolare di montaggio MW58B
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Flangia quadrata QF58B
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Giunto a spirale WK24
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto flessibile doppia ansa DSK29
per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK48
per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
L’encoder WDGA 58B EtherNet/IP è disponibile anche con il grado superiore di protezione IP67 completo.
Max. numero di giri di esercizio: 3500 min'-1
Carico ammissibile sull’albero: assiale 100 N; radiale 110 N
Coppia di spunto: ca. 4 Ncm a temperatura ambiente
