WDGA 36E IO-Link
Encoder assoluto IO-Link WDGA 36E,
Albero cavo cieco; corpo: Ø 36 mm
16/43-bit monogiro/multigiro;
Albero cavo cieco: Ø 6 mm, Ø 1/4";
Profilo del dispositivo Smart Sensor Profile (SSP);
Codice binario
Illustration similar
Punti forti
- EnDra®: esente da manutenzione e non inquinante
- IO-Link, monogiro e multigiro
- Profilo del dispositivo Smart Sensor Profile (SSP)
- Monogiro/multigiro (max. 16 bit / 43 bit)
- Tecnologia all’avanguardia con processore a 32 bit
- LED come indicatore delle condizioni operative e del messaggio di errore
- Monitoraggio dell'alimentazione
- Interruttori a camme per posizione e velocità con isteresi
Dettagli prodotto
Flangia
Albero cavo cieco
Corpo
Ø 36 mm
Acciaio inox
Risoluzione
Risoluzione monogiro
65.536 passi/360° (16 bit)
Risoluzione multigirofino a 32 bit con high precision value fino a 43 bit.
Albero
Ø 6 mm
Profondità di penetrazione min.: 8 mm
Profondità di penetrazione max.: 17 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Profondità di penetrazione min.: 8 mm
Profondità di penetrazione max.: 17 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Ø 6,35 mm [Ø 1/4"] Order No: 2Z
Profondità di penetrazione min.: 8 mm
Profondità di penetrazione max.: 17 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Profondità di penetrazione min.: 8 mm
Profondità di penetrazione max.: 17 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Max. numero di giri di esercizio
12000 giri/min
Tensione d’esercizio
18 VDC a 30 VDC
Consumo interno di corrente: typ. 30 mA
Potenza assorbita: max. 0,6 W
Consumo interno di corrente: typ. 30 mA
Potenza assorbita: max. 0,6 W
Principio di funzionamento
magnetico
Temperatura di esercizio
-40 °C a +85 °C
Temperatura di stoccaggio
-40 °C a +100 °C
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65
Visualizzatore STEP / File STEP:
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|

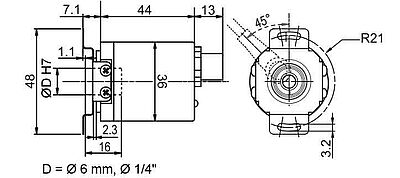

| IB5 | assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Visualizzatore STEP / File STEP:
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|

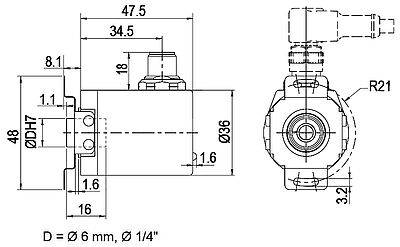

| IC5 | radiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Motor feedback installation solutions with EnDra® Technology
...to be directly installed in motors.
Download (1.39 MB)
Handout Absolute encoders WDGA
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
Short-Catalogue Encoders and systems
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.30 MB)
Innovation and progress:
The future of steel production with smart sensor technology.
Download (1.51 MB)
IODD file
IODD file for encoder absolute WDGA IO-Link
