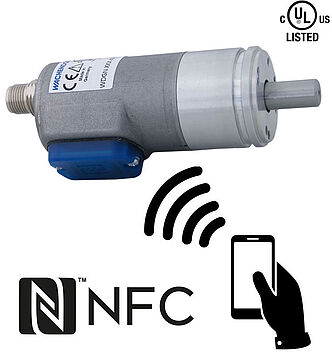

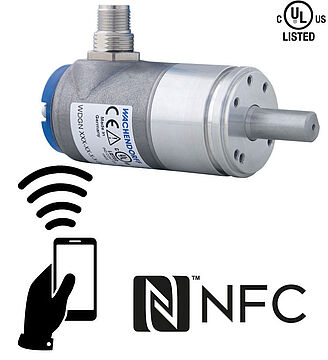

Encoder incremental configurabile via Smartphone (NFC),
Albero pieno, servoflangia: Ø 36 mm,
Grado di protezione: IP67 + IP69K,
(pulizia a getto di vapore / idropulitura ad alta pressione)
Elevato carico sull’albero, radiale 300 N, assiale 300 N
Albero: Ø 10 mm,
Numero di impulsi: fino a 16384 imp/giro configurabile via NFC,
HTL/TTL configurabile via NFC,
Forma di segnale: rettangolo,
Principio di funzionamento: magnetico.
- Grado di protezione: IP67 + IP69K, (pulizia a getto di vapore / idropulitura ad alta pressione)
- Grazie all'elettronica di alta qualità qualsiasi numero di impulsi fino a 16384 configurabile via NFC
- HTL/TTL configurabile via NFC
- Alta frequenza di uscita fino a 1 MHz
- Protezione dall'inversione di polarità e dal cortocircuito da 4,75 VDC a 32 VDC
Lunghezza dell’albero: L: 20 mm
Consumo interno di corrente: typ. 80 mA
Nullimpuls setzen:
Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND
Configurabile via NFC:
BASIC: (BAS)
Canali:
ABN e segnali invertiti
HTL / TTL
liberamente selezionabile
Impulsi / giro:
1 imp/giro fino a 16384 imp/giro liberamente selezionabili
Advanced (ADV):
Canali:
4 canali configurabili + segnali invertiti (possibilità di ABN)
HTL / TTL:
liberamente selezionabile
Impulsi / giro:
1 imp/giro fino a 16384 imp/giro liberamente selezionabili
Numero di impulsi per ogni canale:
selezionabile individualmente
Impostare impulso zero:
sì
Larghezza dell'impulso e posizione:
Larghezza e posizione regolabili
Dati ambientali
Noise immunity:
ESD (DIN EN 61000-4-2):
8 kV
EMC:
(DIN EN 61000-4-3):
10 V/m
Burst (DIN EN 61000-4-4):
2 kV
High frequency fields
(DIN EN 61000-4-6):
10 V
Surge (DIN EN 61000-4-5):
2 kV
Radio interference:
According DIN EN 55011
NFC:
EMC:
According ETSI EN 301 489
RED:
According ETSI EN 300 330
Electrical safety:
According DIN EN 61010-1, UL 61010-1, CSA C22.0 No. 61010-1-12
Vibrazione:
(DIN EN 60068-2-6)
300 m/s2 (10 Hz up to 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Design:
According DIN VDE 0160
Informazioni sulle tariffe doganali
Numero di tariffa doganale:
90318020
Paese di origine:
Germania
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

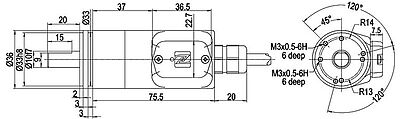

| L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| L2 | |
| Circuito | BAS |
| GND | WH |
| (+) Vcc | BN |
| A | GN |
| B | YE |
| N | GY |
| A inv. | RD |
| B inv. | BK |
| N inv. | VT |
| Schermo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| L2 | |
| Circuito | ADV |
| GND | WH |
| (+) Vcc | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 inv. | RD |
| CH2 inv. | BK |
| CH3 inv. | VT |
| CH4 inv. | RDBU |
| Schermo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

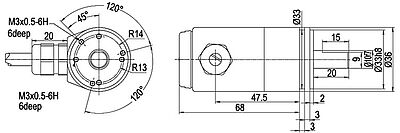

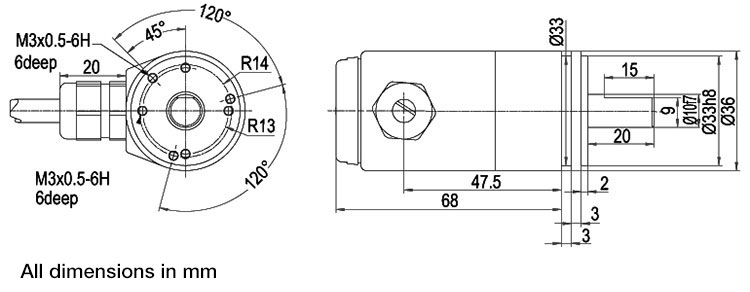

| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| L3 | |
| Circuito | BAS |
| GND | WH |
| (+) Vcc | BN |
| A | GN |
| B | YE |
| N | GY |
| A inv. | RD |
| B inv. | BK |
| N inv. | VT |
| Schermo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| L3 | |
| Circuito | ADV |
| GND | WH |
| (+) Vcc | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 inv. | RD |
| CH2 inv. | BK |
| CH3 inv. | VT |
| CH4 inv. | RDBU |
| Schermo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

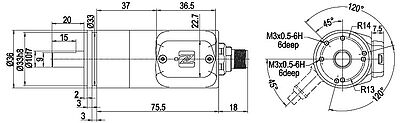

| SB8 | assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| SB12 | assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

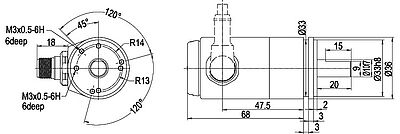

| SC8 | radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| SC12 | radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
1-16384 imp/giro
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050
Download Wachendorff App IOS Encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Downloadlink Wachendorff App Android encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Downloadlink Wachendorff App Huawei Encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
NFC configurable via Wachendorff App (IOS, Android, Huawei)
Download (1.29 MB)
for Wachendorff Automation GmbH & Co. KG.
Download (349 KB)
Contatore per encoder incrementale, 1 MHz
Contatore rapido di posizione e contatore differenziale
con 2 ingressi incrementali di encoder
Commutatore ad impulsi, distributori e partitori
per segnali di encoder incrementale
Connettore femmina KI-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina dritto,
schermo connesso.
Connettore femmina KIA-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KI-12-67-ADV:
Adatta a encoder WDGN configurabile via NFC con uscita connettore del sensore SB12 e SC12, 12-poli, IP67
Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.
Connettore femmina KIA-12-67-ADV:
Adatta a encoder WDGN configurabile via NFC con uscita connettore del sensore SB12 e SC12, 12-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Giunto a spirale WK24
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto flessibile doppia ansa DSK29
per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Braccio a molla con encoder tipo
36A e 36J
per rilevamento lunghezza.
WDGMA30030_Teil1.stp
WDGMA30030_Teil2.stp
WDGMA30030_assembly.stp
WDGMA30032_Teil1.stp
WDGMA30032_Teil2.stp
WDGMA30032_assembly.stp
Braccio a molla con encoder tipo
36A e 36J
Ruote metriche MR150GR06
Circonferenza: 150 mm,
Rivestimento: O-ring largo 3,5 mm, materiale NBR70
Campi di applicazione: Legno, metallo, nastri trasportatori, carta, tessuti.
Per encoder con albero Ø 6 mm.
Ruote metriche MR200KR
Circonferenza: 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: cartone, legno, (Tessile).
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KR
Circonferenza 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Plastica, superfici verniciate, carta, cartone, legno, metallo, tessutiRuote metriche MR200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, liscio)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MR200NG
Circonferenza: 200 mm,
Rivestimento: Gomma puntinata
Campi di applicazione: tessile.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200NG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MR200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, zigrinato)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm
Ruote metriche MRA200GR10
Circonferenza: 200 mm,
Rivestimento: O-ring largo 3,5 mm, materiale NBR70
Aree di applicazione: Legno, superfici verniciate, carta, plastica.
Per encoder rotativi con alberi di Ø 10 mm.
