Wachendorff Automation Encoder : incrementale, ottico, Albero cavo cieco: Ø 58 mm, WDGI 58E

WDGI 58E

Encoder, incrementale,
Numero di impulsi: fino a 25000 imp/giro,
Albero cavo cieco: Ø 58 mm

15 mm Albero cavo cieco
Albero: Ø 8, 10, 12, 15 mm, H7,
Ø 6, 6.35 (1/4''), 7, 9.525 mm (3/8'') con bussola di riduzione;
Grado di protezione IP67, all’entrata dell’albero IP65,
Forme di segnale: rettangolo oppure seno/coseno,
Principio di funzionamento: ottico.

Scheda tecnica General technical data incremental encoders (PDF 855 kB)

Illustration similar

Dati del prodotto

Punti forti

Robusto encoder standard ad albero cavo cieco industriale
Corpo in alluminio pressofuso con
verniciatura a polveri estremamente ecologica
Grazie all’elettronica di alta qualità, fino a 25000 impulsi
Massima sicurezza meccanica ed elettrica
Grado di protezione IP67, all’entrata dell’albero IP65
Elevata protezione contro i malfunzionamenti
Protezione completa connessione da 10 VDC a 30 VDC
Alta frequenza di uscita fino a 600 kHz/2 MHz
Opzionale: da -40 °C a +85 °C,
Membrana di compensazione della pressione

Dettagli prodotto

Flangia

Albero cavo cieco

Risoluzione imp/giro

fino a 25000 imp/giro

Corpo

Ø 58 mm

Alluminio pressofuso, verniciato a polveri

Albero

Ø 6 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 35 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 39 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 60 N

Ø 6,35 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 35 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 39 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 60 N

Ø 7 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 35 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 39 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 60 N

Ø 8 mm
Lunghezza dell’albero: L: 35 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 39 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 60 N

Ø 9,525 mm
Avvertenza: con bussola di riduzione
Lunghezza dell’albero: L: 35 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 39 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 60 N

Ø 10 mm
Lunghezza dell’albero: L: 35 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 39 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 60 N

Ø 12 mm
Lunghezza dell’albero: L: 35 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 39 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 60 N

Ø 15 mm
Lunghezza dell’albero: L: 35 mm
Profondità di penetrazione min.: 11 mm
Profondità di penetrazione max.: 39 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 60 N

Max. numero di giri di esercizio

6000 giri/min

Principio di funzionamento

ottico

Circuito di uscita

TTL

TTL, compatibile RS422, inv.

HTL

HTL, inv.

1 Vpp Sin/Cos

Frequenza di uscita

TTL fino a 5000 imp/giro, max. 200 kHz

HTL fino a 5000 imp/giro, max. 200 kHz

TTL più di 1200 imp/giro, max. 2 MHz

HTL più di 1200 imp/giro, max. 600 kHz

1 Vpp Sin/Cos, max. 100 kHz

Tensione d’esercizio

4,75 VDC a 5,5 VDC
Consumo interno di corrente: typ. 100 mA

5 VDC a 30 VDC
Consumo interno di corrente: typ. 70 mA

10 VDC a 30 VDC
Consumo interno di corrente: typ. 100 mA

Dati ambientali

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

includes EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibrazione:
(DIN EN 60068-2-6)

50 m/s² (10 Hz - 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Electrial Safety:

according DIN VDE 0160

Informazioni sulle tariffe doganali

Numero di tariffa doganale:

90318020

Paese di origine:

Germania

Temperatura di esercizio

Uscita connettore: -40 °C a +85 °C, Uscita cavo: -20 °C a +80 °C, Opzione ACA: -40 °C a +85 °C
1 Vpp Sin/Cos: -10 °C a +70 °C

Grado di protezione

Corpo: IP65, IP67; Entrata dell’albero: IP65

Disegni + file STEP

WDGI 58E: Collegamento via cavo K3, L3, radiale, con cavo di 2 m

Visualizzatore STEP / File STEP:

WDGI58E06xxxxL3K3.stp

WDGI58E2ZxxxxL3K3.stp

WDGI58E07xxxxL3K3.stp

WDGI58E08xxxxL3K3.stp

WDGI58E4ZxxxxL3K3.stp

WDGI58E10xxxxL3K3.stp

WDGI58E12xxxxL3K3.stp

WDGI58E15xxxxL3K3.stp

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
K3	radiale, Schermo aperto	●
L3	radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	K3, L3	K3, L3	L3
Circuito	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
GND	WH	WH	WH
(+) Vcc	BN	BN	BN
A	GN	GN	GN
B	YE	YE	GY
N	GY	GY	-
-	-	-	-
A inv.	-	RD	YE
B inv.	-	BK, (BU per ACA)	PK
N inv.	-	VT	-
Schermo	Trefolo	Trefolo	Trefolo

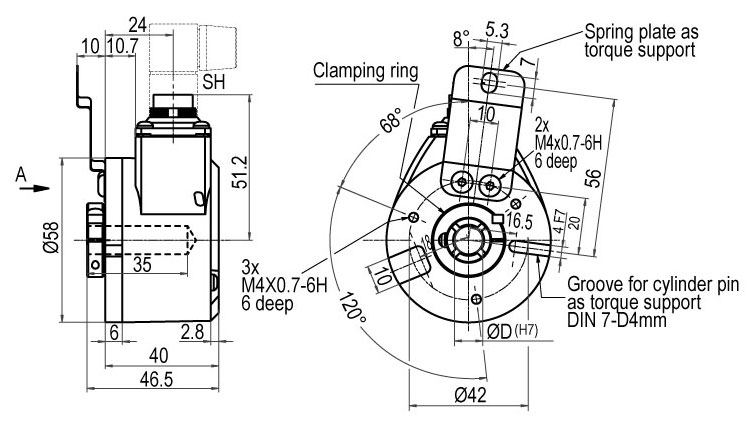

WDGI 58E: Connettore (M16x0,75) SH, radiale, 5-, 6-, 8-, 12-poli

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
SH5	radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	-
SH6	radiale, 6 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	-
SH8	radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●
SH12	radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	SH5	SH6	SH8	SH12	SH12	SH8
	5 poli	6 poli	8 poli	12 poli	12 poli	8 poli
Schema del connettore
Circuito	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	P05, R05, P24, R24, 245, 645, R30	SIN	SIN
GND	1	6	1	K, L	K, L	1
(+) Vcc	2	1	2	M, B	M, B	2
A	3	2	3	E	E	3
B	4	4	4	H	H	4
N	5	3	5	C	-	-
-	-	-	-	-	-	-
A inv.	-	-	6	F	F	6
B inv.	-	-	7	A	A	7
N inv.	-	-	8	D	-	-
n. c.	-	5	-	G, J	D, G, J	5, 8
Schermo	-	-	-	-	-	-

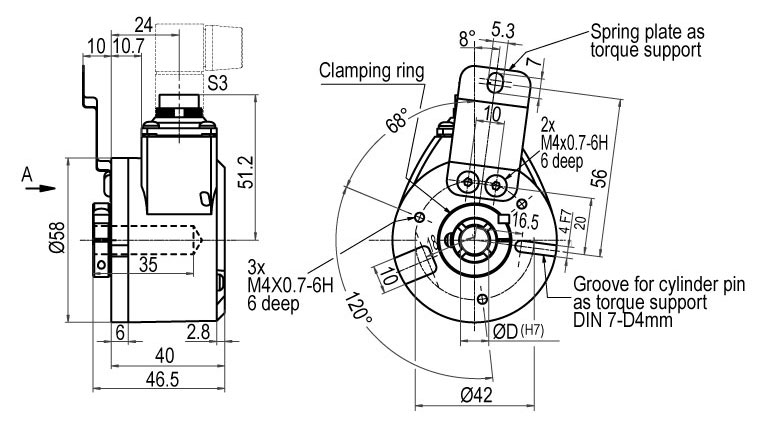

WDGI 58E: Connettore (M16x0,75) S3, radiale, 7-poli

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
S3	radiale, 7 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	-

Assegnazione delle connessioni

	S3
	7 poli
Schema del connettore
Circuito	F05, H05, F24, H24, H30
GND	1
(+) Vcc	2
A	3
B	4
N	5
-	-
A inv.	-
B inv.	-
N inv.	-
n. c.	6, 7
Schermo	-

WDGI 58E: Connettore (M23) S5, radiale, 12-poli

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
S5	radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	S5	S5	S5
	12 poli	12 poli	12 poli

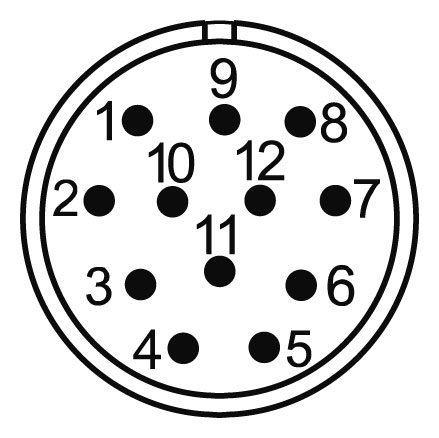

Schema del connettore
Circuito	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
GND	10	10	10
(+) Vcc	12	12	12
A	5	5	5
B	8	8	8
N	3	3	-
-	-	-	-
A inv.	-	6	6
B inv.	-	1	1
N inv.	-	4	-
n. c.	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 3, 4, 7, 9, 11
Schermo	-	-	-

WDGI 58E: Connettore (M23) S5R, radiale, 12-poli (rotazione destrorsa)

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
S5R	radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	S5R	S5R	S5R
	12 poli	12 poli	12 poli

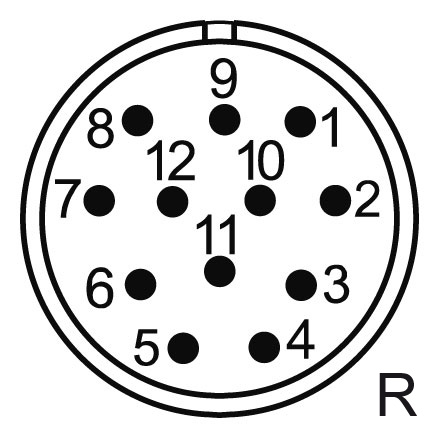

Schema del connettore
Circuito	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
GND	10	10	10
(+) Vcc	12	12	12
A	5	5	5
B	8	8	8
N	3	3	-
-	-	-	-
A inv.	-	6	6
B inv.	-	1	1
N inv.	-	4	-
n. c.	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 3, 4, 7, 9, 11
Schermo	-	-	-

WDGI 58E: Connettore per sensori (M12x1) SC, radiale, 4-, 5-, 8-, 12-poli

Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione		ABN inv. poss.
SC4	radiale, 4 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	-
SC5	radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	-
SC8	radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●
SC12	radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder	●

Assegnazione delle connessioni

	SC4	SC5	SC8	SC8	SC12
	4 poli	5 poli	8 poli	8 poli	12 poli

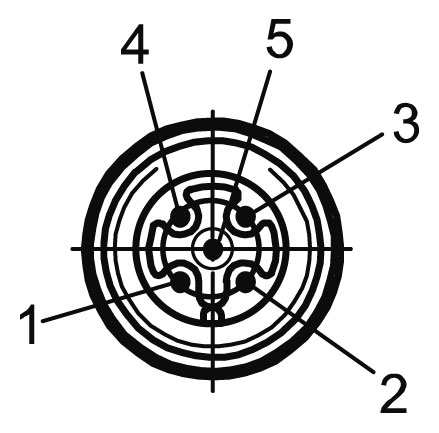

Schema del connettore
Circuito	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	SIN	P05, R05, P24, R24, 245, 645, R30
GND	3	3	1	1	3
(+) Vcc	1	1	2	2	1
A	2	4	3	3	4
B	4	2	4	5	6
N	-	5	5	-	8
-	-	-	-	-	-
A inv.	-	-	6	4	9
B inv.	-	-	7	6	7
N inv.	-	-	8	-	10
n. c.	-	-	-	7, 8	2, 5, 11, 12
Schermo	-	-	-	-	-

Circuiti di uscita

a 2500 imp/giro

H30: 5 - 30 VDC, HTL (TTL a 5 VDC),

Tensione di esercizio V/DC

5 - 30 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

HTL (TTL a 5 VDC)

Canali

AB, ABN

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > (+)Vcc -10% Vcc

Livello L<

L < 2,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

solo protezione contro l’inversione di polarità

Uscita di preallarme

R30: 5 - 30 VDC, HTL, inv. (TTL/RS422 comp. a 5 VDC),

Tensione di esercizio V/DC

5 - 30 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

HTL, inv. (TTL/RS422 comp. a 5 VDC)

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > (+)Vcc -10% Vcc

Livello L<

L < 2,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

solo protezione contro l’inversione di polarità

Uscita di preallarme

a 5000 imp/giro

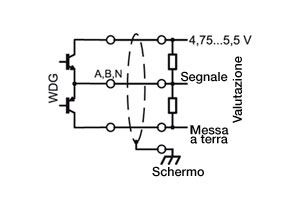

H05: 4,75 - 5,5 VDC, TTL,

Tensione di esercizio V/DC

4,75 - 5,5 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

TTL

Canali

AB, ABN

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > 2,5 VDC

Livello L<

L < 0,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

Uscita di preallarme

R05: 4,75 - 5,5 VDC, TTL, RS422 comp., invertito,

Tensione di esercizio V/DC

4,75 - 5,5 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

TTL, RS422 comp., invertito

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > 2,5 VDC

Livello L<

L < 0,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

Uscita di preallarme

H24: 10 - 30 VDC, HTL,

Tensione di esercizio V/DC

10 - 30 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

HTL

Canali

AB, ABN

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > (+)Vcc -2,5 VDC

Livello L<

L < 2,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

sì

Uscita di preallarme

R24: 10 - 30 VDC, HTL invertito,

Tensione di esercizio V/DC

10 - 30 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

HTL invertito

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > (+)Vcc -2,5 VDC

Livello L<

L < 2,5 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

sì

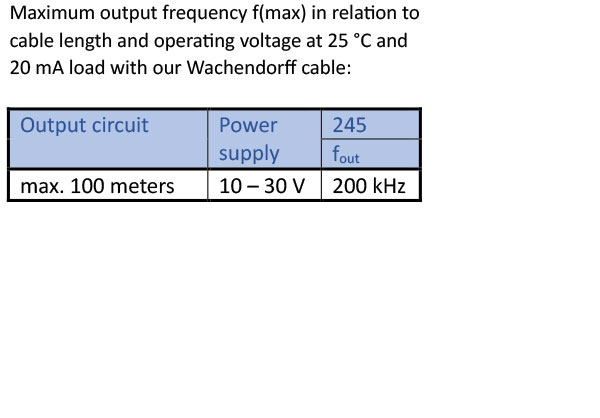

Uscita di preallarme

245: 10 - 30 VDC, TTL, RS422 comp., invertito,

Tensione di esercizio V/DC

10 - 30 VDC

Corrente d'esercizio

typ. 70 mA

Forma di segnale

rettangolo

Circuito di uscita

TTL, RS422 comp., invertito

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > 2,5 VDC

Livello L<

L < 1,2 VDC

Frequenza di uscita

max. 200 kHz

Protezione connessioni

solo protezione contro l’inversione di polarità

Uscita di preallarme

(frequenza superiore) 1200 a 25000 imp/giro

F05: 4,75 - 5,5 VDC, TTL,

Tensione di esercizio V/DC

4,75 - 5,5 VDC

Corrente d'esercizio

typ. 100 mA

Forma di segnale

rettangolo

Circuito di uscita

TTL

Canali

AB, ABN

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > 2,5 VDC

Livello L<

L < 0,5 VDC

Frequenza di uscita

max. 2 MHz

Protezione connessioni

Uscita di preallarme

P05: 4,75 - 5,5 VDC, TTL, RS422 comp., invertito,

Tensione di esercizio V/DC

4,75 - 5,5 VDC

Corrente d'esercizio

typ. 100 mA

Forma di segnale

rettangolo

Circuito di uscita

TTL, RS422 comp., invertito

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > 2,5 VDC

Livello L<

L < 0,5 VDC

Frequenza di uscita

max. 2 MHz

Protezione connessioni

Uscita di preallarme

F24: 10 - 30 VDC, HTL,

Tensione di esercizio V/DC

10 - 30 VDC

Corrente d'esercizio

typ. 100 mA

Forma di segnale

rettangolo

Circuito di uscita

HTL

Canali

ABN

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > (+)Vcc -2,5 VDC

Livello L<

L < 2,5 VDC

Frequenza di uscita

max. 600 kHz

Protezione connessioni

sì

Uscita di preallarme

P24: 10 - 30 VDC, HTL invertito,

Tensione di esercizio V/DC

10 - 30 VDC

Corrente d'esercizio

typ. 100 mA

Forma di segnale

rettangolo

Circuito di uscita

HTL invertito

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > (+)Vcc -2,5 VDC

Livello L<

L < 2,5 VDC

Frequenza di uscita

max. 600 kHz

Protezione connessioni

sì

Uscita di preallarme

645: 10 - 30 VDC, TTL, RS422 comp., invertito,

Tensione di esercizio V/DC

10 - 30 VDC

Corrente d'esercizio

typ. 100 mA

Forma di segnale

rettangolo

Circuito di uscita

TTL, RS422 comp., invertito

Canali

AB, ABN, e segnali invertiti

Uscita

push-pull

Carico

max. 40 mA / canale

Livello mA

a 20 mA

Livello H>

H > 2,5 VDC

Livello L<

L < 1,2 VDC

Frequenza di uscita

max. 2 MHz

Protezione connessioni

solo protezione contro l’inversione di polarità

Uscita di preallarme

1024, 2048 imp/giro

SIN: 4,75 - 5,5 VDC, 1 Vpp Sin/Cos,

Tensione di esercizio V/DC

4,75 - 5,5 VDC

Corrente d'esercizio

typ. 100 mA senza carico

Forma di segnale

seno

Circuito di uscita

1 Vpp Sin/Cos

Canali

Uscita

Seno, Coseno

Carico

per 1 Vpp Sin/Cos: min. 120 Ohm

Livello differenziale

Livello differenziale 1 Vpp +/- 25 %

Frequenza di uscita

max. 100 kHz

Protezione connessioni

Lunghezza cavo max.

max. 150 m per <260 pF/m

Uscita di preallarme

Opzioni

ACA: Bassa temperatura

L’encoder WDGI 58E con i circuiti di uscita F24, H24, P24, R24, F05, H05, P05, R05, 245, 645 è disponibile anche con il campo di temperatura esteso -40 °C a +85 °C (misurato alla flangia).

ACR: Membrana di compensazione di pressione

De forma opcional, el encoder WDGI 58E también está disponible con una membrana de compensación de la presión. Esto evita que con niveles de humedad elevados el agua pueda penetrar en la carcasa del encoder.
Se mantienen la clase de protección hasta IP67, el rango de temperatura y la resistencia a la niebla salina. Resistente a los productos químicos y a los disolventes de acuerdo con DIN EN ISO2812-1

XXX = decimetro: Lunghezza cavo

L’encoder WDGI 58E è disponibile anche con cavo di lunghezza maggiore di 2 m. La lunghezza max. del cavo dipende dalla tensione di esercizio e dalla frequenza; vedere 'Dati tecnici generali'
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050

Downloads

Dati tecnici generali

General technical Data and safety instructions incremental encoders WDG/WDGI

Download (855 KB)

Informazioni (Flyer / Handouts)

WDGI encoder - the new incremental industry standard

Die-cast aluminium housing, powder coated
Maximum bearing loads of up to 500 N, axial / radial
Self-adhesive membrane
High output frequency 600 kHz / 2 MHz
Extended operating temperature -40 °C to +85 °C

Download (1.12 MB)

Kurzkatalog Drehgeber - Short catalogue encoders

Short-Catalogue Encoders and systems

Incremental and absolute encoders
Digital shaft copying
Made in Germany
Motorfeedback
Position Measurement Systems

Download (4.29 MB)

Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Download (543 KB)

Istruzioni di montaggio

Istruzioni di montaggio per encoder incrementali con albero cavo WDG/WDGI

Download (1.96 MB)

Whitepaper

Comparison of optical and magnetic incremental encoders

Download (1.68 MB)

Certificati e regolamenti

EC declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (595 KB)

UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (146 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Informazioni

Download (179 KB)

ISO Certificato DIN EN 9001:2015

Download (405 KB)

Accessori

Accessori elettronici per encoder incrementali

WDG553XDOM

Contatore per encoder incrementali, 1 MHz

Contatore di posizione veloce e contatore differenziale
per segnali di encoder incrementali

Dettagli

WDG012VGOM

Commutatore ad impulsi, distributori e partitori

per segnali di encoder incrementale

Dettagli

Connettori femmina / cavo con connettore femmina per encoder incrementale

KI-4-67

Connettore femmina KI-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67

Cavo schermato preassemblato con connettore femmina diritto,
schermo connesso.

Dettagli

KIA-4-67

Connettore femmina KIA-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

Dettagli

KI-5-67

Connettore femmina KI-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.

Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.

Dettagli

KIA-5-67

Connettore femmina KIA-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

Dettagli

KD-5-40

Connettore femmina KD-5-40:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP40

Connettore femmina dritto oppure cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

Dettagli

KD-5-67

Connettore femmina KD-5-67:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

Dettagli

KDA-6-67

Connettore femmina KDA-6-67:
Adatta a encoder con uscita connettore SI/SH, 6-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.

Dettagli

KD-7-40

Connettore femmina KD-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

Dettagli

KDA-7-40

Connettore femmina KDA-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

Dettagli

KD-7-67

Connettore femmina KD-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina 16 x 0.75

Dettagli

KDA-7-67

Connettore femmina KDA-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

Dettagli

KI-8-67

Connettore femmina KI-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67

Cavo schermato preassemblato con connettore femmina dritto,
schermo connesso.

Dettagli

KIA-8-67

Connettore femmina KIA-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

Dettagli

KD-8-40

Connettore femmina KD-8-40:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP40

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

Dettagli

KD-8-67

Connettore femmina KD-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

Dettagli

KDA-8-67

Connettore femmina KDA-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

Dettagli

KDA-8-67-S

Connettore femmina KDA-8-67-S:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina angolare, schermabile oppure
cavi preassemblati con connettore femmina angolare, completamente schermato.

Dettagli

KI-12-67

Connettore femmina KI-12-67:
Adatta a encoder con uscita connettore del sensore SB12 e SC12, 12-poli, IP67

Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.

Dettagli

KIA-12-67

Connettore femmina KIA-12-67:
Adatta a encoder con uscita connettore del sensore SB12 e SC12, 12-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

Dettagli

KD-12-67

Connettore femmina KD-12-67:
Adatta a encoder con uscita connettore S4/S5, S4R/S5R, 12-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con rotazione destrorsa o sinistrorsa.

STEP file

Dettagli

KDA-12-67

Connettore femmina KDA-12-67:
Adatta a encoder con uscita connettore S4/S5, S4R/S5R, 12-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con rotazione destrorsa o sinistrorsa.
Inserto portacontatti femmina montabile a piacere.

Dettagli

KD-SH12-67

Connettore femmina KD-SH12-67:
Adatta a encoder con uscita connettore SI/SH, 12-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

Dettagli

KD-8-40-15-S-DIZ

Connettore femmina KD-8-40-15-S-DIZ:
Per convertitore di frequenza: Emotron

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

Dettagli

KD-8-40-15-S-RST

Connettore femmina KD-8-40-15-S-RST:
Per convertitore di frequenza: RST

Dettagli

KD-8-40-15-S-SDR

Connettore femmina KD-8-40-15-S-SDR:
Per controllo: Schindler MX

Dettagli

KD-8-40-15-S-CTF

Connettore femmina KD-8-40-15-S-CTF:
Per convertitore di frequenza: Control Techniques

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

Dettagli

KD-8-40-15-S-KEB

Connettore femmina KD-8-40-15-S-KEB:
Per convertitore di frequenza: KEB

Dettagli

KD-8-40-15-S-LOH

Connettore femmina KD-8-40-15-S-LOH:
Per convertitore di frequenza: Flender Loher tipo: Dynavert L

Dettagli

KD-8-40-15-S-LIF

Connettore femmina KD-8-40-15-S-LIF:
Per convertitore di frequenza: Liftequip

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 9 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

Dettagli

KD-8-40-15-S-ZIL

Connettore femmina KD-8-40-15-S-ZIL:
Per convertitore di frequenza: Ziehl-Abegg

Dettagli

Bracci di reazione

WDGDS10001

Braccio di reazione WDGDS10001

per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco.
Accluso di serie a tutti gli encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G) in numero richiesto.

Dettagli

WDGDS10004

Braccio di reazione WDGDS10004

per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).

Dettagli

WDGDS10007

Braccio di reazione WDGDS10007

per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).

Dettagli

WDGDS10008

Braccio di reazione WDGDS10008

per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).

Dettagli

WDGDS10009

Braccio di reazione WDGDS10009

per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).

Dettagli

WDGDS10012

Braccio di reazione WDGDS10012

per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).

Dettagli

WDGDS10011

Braccio di reazione WDGDS10011

per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 100G).

Dettagli

WDGDS10019

Braccio di reazione WDGDS10019

per encoder ad albero cavo 58E, 58H.

Dettagli

WDGDS10020

Braccio di reazione WDGDS10020

per tutti i tipi di encoder ad albero cavo e ad albero cavo cieco
(tranne per 36E, 40E, WDG 100G).

Dettagli

Adattatore per albero

WDGWA10M06

Adattatore per albero M6 WDGWA10M06

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M6.

Dettagli

WDGWA10M08

Adattatore per albero M8 WDGWA10M08

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M8.

Dettagli

WDGWA10M10

Adattatore per albero M10 WDGWA10M10

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M10.

Dettagli

WDGWA10M12

Adattatore per albero M12 WDGWA10M12

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm o giunti da Ø 10 mm, filettatura M12.

STEP file: WDGWA10M12.stp

Dettagli

WDGWA10M14

Adattatore per albero M14 WDGWA10M14

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M14.

Dettagli

WDGWA10M16

Adattatore per albero M16 WDGWA10M16

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M16.

STEP file: WDGWA10M16.stp

Dettagli

WDGWA10M20

Adattatore per albero M20 WDGWA10M20

per encoder ad albero cavo cieco e ad albero cavo da Ø 10 mm
o giunti da Ø 10 mm,
filettatura da M20.

Dettagli

Bussole di riduzione

WDGHA10

Bussole di riduzione
per encoder ad albero cavo cieco e ad albero cavo Ø 10 mm

per encoder ad albero cavo WDGI 58H e
encoder ad albero cavo cieco WDGI 58E, WDGA 58E.

Dettagli

WDGHA12

Bussole di riduzione
per encoder ad albero cavo cieco e ad albero cavo Ø 12 mm

per encoder ad albero cavo WDGI 58H e
encoder ad albero cavo cieco WDGI 58E, WDGA 58E, WDGP 58E.

Dettagli

Contact

For further information please contact our local distributor.
Here you find a list of our distributors worldwide

Si desidera ottenere un'offerta o vuole un richiamo. Richiesta
