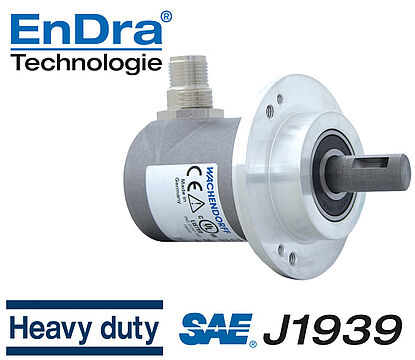

Encoder assoluto, magnetico, CAN SAE J1939 WDGA 58D,
Albero pieno, flangia di fissaggio;
Corpo: Ø 58 mm
16/32 bit monogiro/multigiro;
Albero pieno: Ø 12 mm;
Elevato carico sull’albero, radiale 500 N, assiale 500 N
- Tecnologia EnDra® multigiro: Esente da manutenzione e non inquinante
- Protocollo CAN SAE J1939
- Tecnologia all’avanguardia con processore a 32 bit
- LED a 2 colori come indicatore dello stato di funzionamento
- Carichi massimi su cuscinetto fino a 500 N radiale, 500 N assiale
65.536 passi/360° (16 bit)
Risoluzione multigirofino a 32 bit
Lunghezza dell’albero: L: 25 mm
Max. carico radiale sull’albero: 500 N
Max. carico assiale sull’albero: 500 N
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Segnalazione LED
Dimostrazione del LED segnalazioni di stato
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| CB5 | assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| CC5 | radiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| L1 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder (IP40) |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schermo | schermo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schermo | schermo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Schermo | schermo |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.34 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.24 MB)
Staffa angolare di montaggio MW58B
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Flangia quadrata QF58B
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Flangia quadrata WDGQF58B04
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Giunto a spirale WK24
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK48
per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T
per rilevamento lunghezza
Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T
per rilevamento lunghezza
STEP download WDGMA51052_01
STEP download WDGMA51052_02
STEP download WDGMA51052_03
Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T
per rilevamento lunghezza
STEP download WDGMA10000_A
STEP download WDGMA10000_B
STEP download WDGMA10000_C
Supporto encoder equalizzazione lineare con encoder tipo 58B, 58D, 58K, 58N e 58T
per il rilevamento della lunghezza
Ruote metriche MRA200KR
Circonferenza 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MRA200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MRA200NG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MRA200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm
Ruote metriche MRA500KR
Circonferenza: 500 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruote metriche MRA500KH
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruote metriche MRA500NG
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruote metriche MRA500KG
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.
L’encoder WDGA 58D CAN SAE J1939 è disponibile anche con resistenza terminale 120 Ohm fisso.
