Encoder assoluto SSI WDGA 58B,

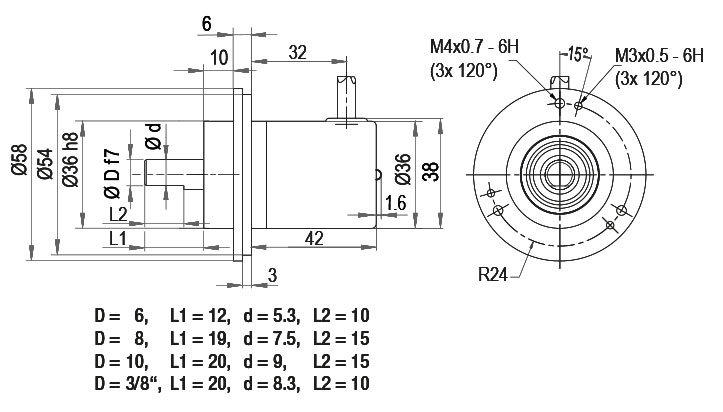

Albero pieno, flangia di fissaggio;
Corpo: Ø 58 mm
16/43-bit monogiro/multigiro;
Albero pieno: Ø 6 mm, Ø 8 mm, Ø 3/8" (9.525 mm), Ø 10 mm
Codice: binario o gray
- EnDra®: esente da manutenzione e non inquinante
- Modello industriale compatto e robusto
- Interfaccia: SSI (synchron-seriell Interface)
- Codice: binario o gray
- Azzerabile
- Direzione di conteggio modificabile
- LED per segnalazioni di stato
- EMC: EN 61000-6-2, EN 61000-6-3
fino a 65.536 passi/360° (16 bit)
Risoluzione multigirofino a 43 bit.
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo
Lunghezza dell’albero: L: 12 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo
Lunghezza dell’albero: L: 19 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Consumo interno di corrente: typ. 80 mA
Potenza assorbita: max. 0,44 W
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
| GND | WH |
| (+) Vcc | BN |
| SSI CLK+ | GN |
| SSI CLK- | YE |
| SSI DATA+ | GY |
| SSI DATA- | PK |
| PRESET | BU |
| DIR | RD |
| Schermo | corpo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
| GND | WH |
| (+) Vcc | BN |
| SSI CLK+ | GN |
| SSI CLK- | YE |
| SSI DATA+ | GY |
| SSI DATA- | PK |
| PRESET | BU |
| DIR | RD |
| Schermo | corpo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| K1 | radiale, Schermo aperto |
| GND | WH |
| (+) Vcc | BN |
| SSI CLK+ | GN |
| SSI CLK- | YE |
| SSI DATA+ | GY |
| SSI DATA- | PK |
| PRESET | BU |
| DIR | RD |
| Schermo | corpo aperto |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| CB8 | assiale, 8 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| CC8 | radiale, 8 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| CH8 | radiale, 8 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| C5 | radiale, 12 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
Connettore femmina KI-8-67-SSI:
adatta per encoder assoluto WDGA SSI
con uscita connettore CB8 e CC8, 8 poli, IP67
Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.
Connettore femmina KIA-8-67-SSI:
adatta per encoder assoluto WDGA SSI
con uscita connettore CB8 e CC8, 8 poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KD-8-67-SSI:
adatta per encoder assoluto WDGA SSI
con uscita connettore CH8, 8-poli, IP67
Connettore femmina dritto oppure
avi preassemblati con connettore femmina dritto.
Connettore femmina KDA-8-67-SSI:
adatta per encoder assoluto WDGA SSI con uscita connettore CH8, 8-poli, IP67
Connettore femmina angolare oppure
cavi preassemblati con connettori femmina angolare.
Inserto portacontatti femmina montabile a piacere.
Connettore femmina KD-12-67-SSI:
adatta per encoder assoluto WDGA SSI
con uscita connettore C5, 12-poli, IP67
Connettore femmina dritto oppure
cavi preassemblati con connettori femmina dritti.
Connettore femmina KDA-12-67-SSI:
adatta per encoder assoluto WDGA SSI
con uscita connettore C5, 12-poli, IP67
Connettore femmina oppure
cavi preassemblati con connettori femmina angolare.
Inserto portacontatti femmina montabile a piacere.
Staffa angolare di montaggio MW58B
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Flangia quadrata QF58B
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Flangia quadrata WDGQF58B04
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto flessibile doppia ansa DSK29
per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK48
per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T
per rilevamento lunghezza
Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T
per rilevamento lunghezza
STEP download WDGMA51052_01 STEP download WDGMA51052_02 STEP download WDGMA51052_03
Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T
per rilevamento lunghezza
STEP download WDGMA10000_A STEP download WDGMA10000_B STEP download WDGMA10000_C
Supporto encoder equalizzazione lineare con encoder tipo 58B, 58D, 58K, 58N e 58T
per il rilevamento della lunghezza
Ruote metriche MR150GR06
Circonferenza: 150 mm,
Rivestimento: O-ring largo 3,5 mm, materiale NBR70
Campi di applicazione: Legno, metallo, nastri trasportatori, carta, tessuti.
Per encoder con albero Ø 6 mm.
Ruote metriche MRA200GR10
Circonferenza: 200 mm,
Rivestimento: O-ring largo 3,5 mm, materiale NBR70
Aree di applicazione: Legno, superfici verniciate, carta, plastica.
Per encoder rotativi con alberi di Ø 10 mm.
Ruote metriche MR200KR
Circonferenza: 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: cartone, legno, (Tessile).
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Plastica, superfici verniciate, carta, cartone, legno, metallo, tessutiRuote metriche MR200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, liscio)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KR
Circonferenza 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MR200NG
Circonferenza: 200 mm,
Rivestimento: Gomma puntinata
Campi di applicazione: tessile.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200NG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MR200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, zigrinato)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm
Ruota metrica MR500KR
Circonferenza: 500 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, (tessuti).
Per encoder con albero Ø 10 mm.
Ruote metriche MRA500KR
Circonferenza: 500 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruota metrica MR500KH
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (Hytrel, liscio)
Campi di applicazione: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Per encoder con albero Ø 10 mm.
Ruote metriche MRA500KH
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruota metrica MR500KG
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (Hytrel, zigrinato)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 10 mm.
Ruote metriche MRA500KG
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruota metrica MR500NG
Circonferenza: 500 mm
Rivestimento: Gomma puntinata
Campi di applicazione: tessile
Per encoder con albero Ø 10 mm.
Ruote metriche MRA500NG
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruota metrica MR500KV
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (Vulkollan®, liscio)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, filo.
Per encoder con albero Ø 10 mm.
L’encoder WDGA 58B SSI è disponibile anche con il grado superiore di protezione IP67 completo.
(full IP67 only connection CB8, CC8, CH8, C5, L2 or L3 version; not cable connection K1 = IP40).
Max. numero di giri di esercizio: 3500 min'-1
Carico ammissibile sull’albero: assiale 100 N; radiale 110 N
Coppia di spunto: ca. 4 Ncm a temperatura ambiente
