Encoder, incrementale,
Numero di impulsi: fino a 1024 imp/giro,
Albero pieno, flangia rotonda: Ø 36 mm
Albero: Ø 6 mm,
Forma di segnale: rettangolo,
magnetico.
- Compatto e robusto
- Tutti i numeri di impulso da 1 a 1.024 I/U disponibili
- Encoder industriale standard
- Grado di protezione IP67, all’entrata dell’albero IP65
Lunghezza dell’albero: L: 12 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Consumo interno di corrente: typ. 40 mA
Dati ambientali
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibrazione:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Design:
according DIN VDE 0160
Informazioni sulle tariffe doganali
Numero di tariffa doganale:
90318020
Paese di origine:
Germania
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

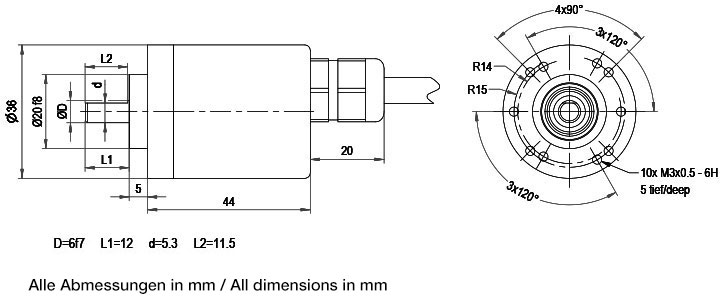

| L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| L2 | L2 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK, (BU per ACA) |
| N inv. | - | VT |
| Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

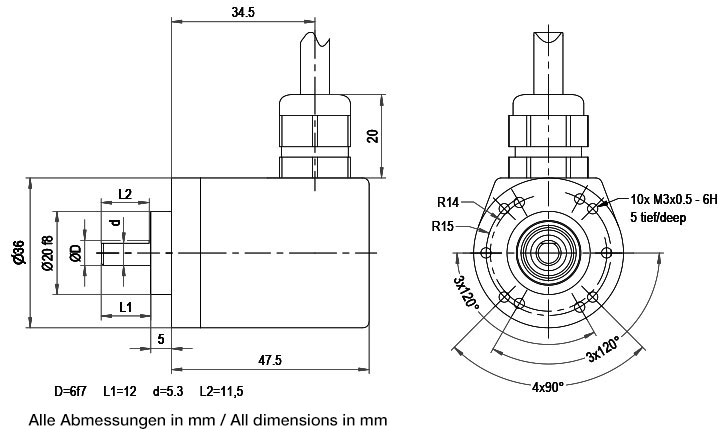

| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| L3 | L3 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK, (BU per ACA) |
| N inv. | - | VT |
| Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

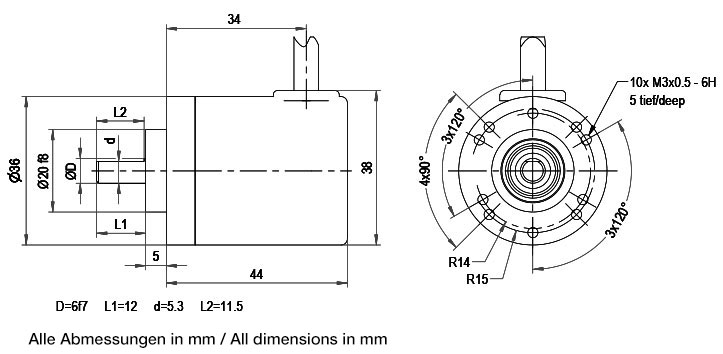

| K1 | radiale, Schermo aperto (IP40) | ● |
| K1 | K1 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK |
| N inv. | - | VT |
| Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

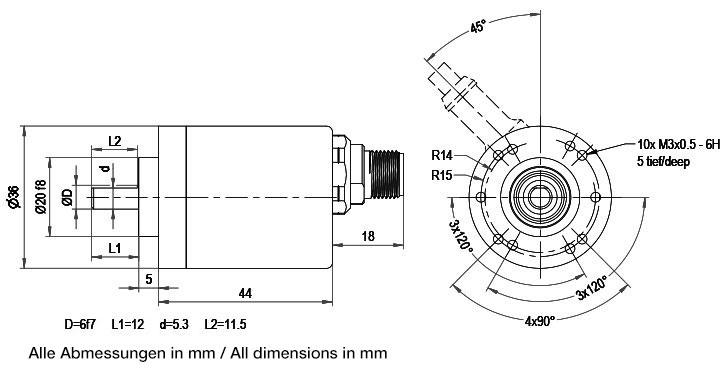

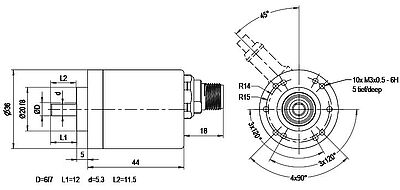

| SB5 | assiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SB8 | assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

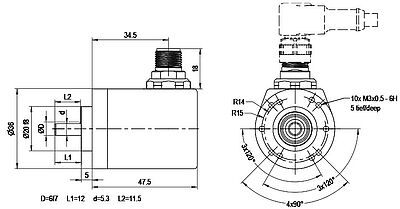

| SC5 | radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SC8 | radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
a 1024 imp/giro
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.24 MB)
Connettore femmina KI-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.
Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.
Connettore femmina KIA-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KI-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina dritto,
schermo connesso.
Connettore femmina KIA-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto flessibile doppia ansa DSK29
per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Ruote metriche MR200KR
Circonferenza: 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: cartone, legno, (Tessile).
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KR
Circonferenza 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Plastica, superfici verniciate, carta, cartone, legno, metallo, tessutiRuote metriche MR200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, liscio)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MR200NG
Circonferenza: 200 mm,
Rivestimento: Gomma puntinata
Campi di applicazione: tessile.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200NG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MR200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, zigrinato)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.
Ruote metriche MRA200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm
