WDGA 58B CANopen

Encoder assoluto, magnetico, CANopen WDGA 58B,
Albero pieno, flangia di fissaggio;
Corpo: Ø 58 mm

16/43-bit monogiro/multigiro
Albero pieno: Ø 6 mm / Ø 10 mm;
Profilo di comunicazione CiA 301;
Profilo del dispositivo CiA 406 V3.2 classe C2;
Codice binario

Scheda tecnica General technical data absolute encoders CANopen (PDF 632 kB)
Drehgeber WDGA58BCAN
Punti forti
  • CANopen
    - Profilo di comunicazione CiA 301
    - Profilo del dispositivo per encoder CiA 406 V3.2 classe C2
  • LED per segnalazioni di stato CiA 303-3)
  • Configurabile senza copertura bus tramite LSS (CiA 305) o,
    in alternativa, via SDO
  • Estesa funzionalità CANopen
    - Oggetti di posizionamento, velocità e accelerazione
    - A scelta, funzioni di finecorsa e di interruttore a camma
    - Configurabile individualmente fino a 4 Transmit PDO
    - Ridimensionamento d’immagine
    - Heartbeat, Node-Guarding ed ampie possibilità di diagnosi
Dettagli prodotto
Flangia
Flangia di fissaggio
Corpo
Ø 58 mm
Acciaio inox
Risoluzione
Risoluzione monogiro

65.536 passi/360° (16 bit)

Risoluzione multigiro

fino a 32 bit con high precision value fino a 43 bit.

Albero
Ø 6 mm
Avvertenza: Attenzione: Nessuna opzione AAS = IP67 completo
Lunghezza dell’albero: L: 12 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Ø 10 mm
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Max. numero di giri di esercizio
8000 giri/min
Tensione d’esercizio
4,75 VDC a 32 VDC
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Temperatura di esercizio
-40 °C a +85 °C
Temperatura di stoccaggio
-40 °C a +100 °C
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65; uscita cavo L1: IP40
Avvertenza

Segnalazione LED
 Dimostrazione del LED segnalazioni di stato

Software di configurazione
 Software scaricare

Manuale CANopen WDGA
 Manuale CANopen WDGA

File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

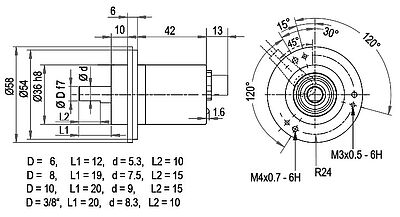

CB5 assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

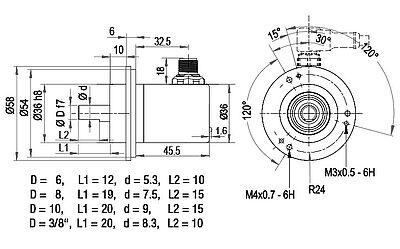

CC5 radiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

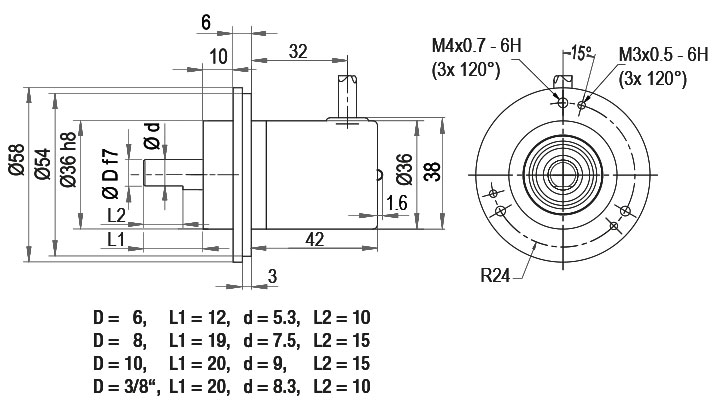

L1 radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder (IP40)
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione
L2 assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

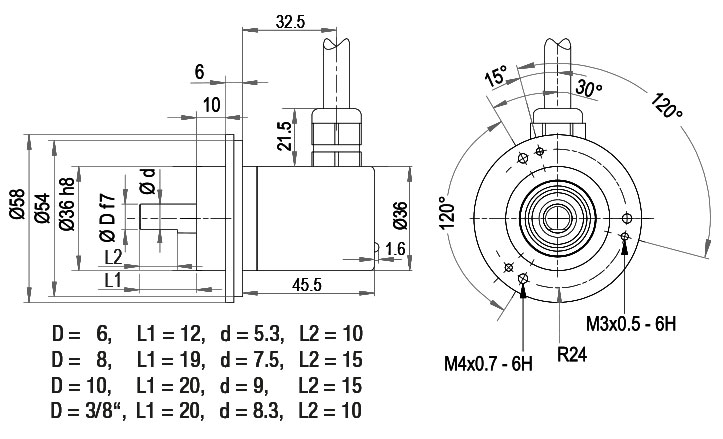

L3 radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo
General technical Data and safety instructions absolute encoders WDGA CANopen
General technical Data and safety instructions absolute encoders WDGA CANopen

Handout Absolute encoders WDGA
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
  • QuattroMag® Singleturn technology: High precision +/- 0,0878°

Short-Catalogue Encoders and systems
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

Mobile cleaning machines
Mobile cleaning machines

Fully-automatic hall cleaning

HALT Test
The HALT-Test

Web-processing industry
Web-processing industry

Quality assurance in the ongoing process

Automated guided vehicle
Automated guided vehicle

Precise movements

Delivery times and service
Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Handbuch WDGA CANopen
Manual WDGA CANopen

Istruzioni di montaggio encoder assoluti WDGA CANopen
Istruzioni di montaggio encoder assoluti WDGA CANopen, CANopen LIFT

Technical Note deutsch
Technical Note WDGA CANopen

deutsch

Technical Note english
Technical Note WDGA CANopen

english

EDS File Singleturn
EDS file

EDS file for encoder absolute WDGA singleturn, CANopen.

EDS file for encoder absolute WDGA multiturn, CANopen
EDS file

EDS file for encoder absolute WDGA multiturn, CANopen

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Informazioni

ISO Certificato DIN EN 9001:2015
ISO Certificato DIN EN 9001:2015

BGZ0000KIT-ZVK

Starter kit CANopen

con encoder assoluto WDGA

CANUSBANALYZER Drehgeber Absolut CANopen
CANUSBANALYZER

PEAK CAN USB analizzatori

con encoder assoluto WDGA

KIS567 Drehgeber Kabeldose
KIS-5-67

Connettore per auto-assemblaggio KIS-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli,  IP67

Connettore a spina dritto

 STEP file

KISA567 Drehgeber Kabeldose
KISA-5-67

Connettore per auto-assemblaggio KISA-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67

Connettore a spina angolare

KID567 Drehgeber Kabeldose
KID-5-67

Connettore femmina per auto-assemblaggio KID-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli,  IP67

Connettore femmina dritto

KIDA567 Drehgeber Kabeldose
KIDA-5-67

Connettore femmina per auto-assemblaggio KIDA-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67

Connettore femmina, angolare

CVKA567 Drehgeber Kabeldose
CVKA-5-67

Linea derivata / linea bus, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

Connettore angolare - cavo - connettore femmina angolare

CVK567 Drehgeber Kabeldose
CVK-5-67

Linea derivata / linea bus, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

Connettore dritto - cavo - connettore femmina dritto

CTA216701 Drehgeber Kabeldose
CTA-21-67-01

N. 2 sistema di distribuzione, raccordo a T, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

2 connettori femmina, 1 connettore maschio

CYA216701 Drehgeber Kabeldose
CYA-21-67-01

N. 2 sistema di distribuzione, raccordo a Y, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

2 connettori femmina, 1 connettore maschio

CEW12067S Drehgeber Kabeldose
CEW-120-67-S

Resistenza terminale 120 Ohm, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

Connettore

CEW12067B Drehgeber Kabeldose
CEW-120-67-B

Resistenza terminale 120 Ohm, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.

Connettore femmina

MW58B Drehgeber Montagewinkel
MW58B

Staffa angolare di montaggio MW58B

adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.

 STEP-download MW58B

QF58B Drehgeber Quadratflansch
QF58B

Flangia quadrata QF58B

adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.

Montagewinkel WDGQF58B04
WDGQF58B04

Flangia quadrata WDGQF58B04

adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.

SP300 Drehgeber Spannexzenter
SP-3-00

Morsetto ad eccentrico SP-3-00

adatto per encoder incrementale WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B e encoder assoluto WDGA 36A, WDGA 58A, WDGA 58B.

ST27 Kupplung Drehgeber
ST27

Giunto a innesto ST27

per encoder con albero Ø 6 mm o 10 mm

PK20 Kupplung Drehgeber
PK20

Giunto marginatura PK20

per encoder con albero Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Giunto marginatura PK24

per encoder con albero Ø 6 mm, 8 mm o 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Giunto a dischi elastici FSK22

per encoder con albero Ø 6 mm, 10 mm o 12 mm.

WK22 Kupplung Drehgeber
WK22

Giunto a spirale WK22

per encoder con albero Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Giunto a spirale WK24

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.

WK32 Kupplung Drehgeber
WK32

Giunto a spirale WK32

per encoder con albero Ø 6 mm o 10 mm.

BK29 Kupplung Drehgeber
BK29

Giunto a soffietto BK29

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Giunto a soffietto FB29B

per encoder con albero Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Giunto flessibile doppia ansa DSK29

per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

 STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Giunto flessibile doppia ansa DSK38

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

STEP download DSK380606

DSK48 Kupplung Drehgeber
DSK48

Giunto flessibile doppia ansa DSK48

per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

STEP download DSK481012

L’encoder WDGA 58B CANopen è disponibile anche con il grado superiore di protezione IP67 completo.
Max. numero di giri di esercizio:  3500 min'-1
Carico ammissibile sull’albero:    assiale 100 N; radiale 110 N
Coppia di spunto:                        ca. 4 Ncm a temperatura ambiente

L’encoder WDGA 58A CANopen è disponibile anche con resistenza terminale 120 Ohm fisso.

Encoder - Caratteristiche generali

Encoder assoluti - Caratteristiche

Allacciamento elettrico

Uscita cavo
Uscita connettore
Cappa di copertura
###field_abs_ah_bestcode###

Il vostro n° d’ordine configurato

AlberoMonogiroMultigiroInterfacciaSoftwareCodiceAlimentazioneIso. galv.AllacciamentoOpzione
WDGA 58BCOAB00
