WDGI 58B

Encoder, incrementale, magnetico,
Numero di impulsi: fino a 1024 imp/giro,
Albero pieno, flangia di fissaggio: Ø 58 mm

Albero: Ø 10 mm,
Ø 7 mm / Ø 8 mm / Ø 12 mm su richiesta,
Grado di protezione fino a IP67 completo,
Forme di segnale: rettangolo

Scheda tecnicaGeneral technical data incremental encoders (PDF 551 kB)

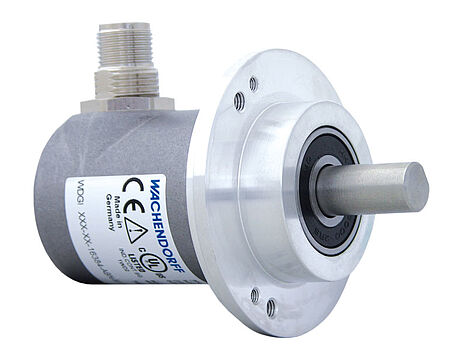

Drehgeber WDGI58B
Punti forti
  • Encoder industriale standard
  • Corpo in alluminio pressofuso con
     verniciatura a polveri estremamente ecologica
  • Grado di protezione IP67, all’entrata dell’albero IP65
  • Elevata protezione contro i malfunzionamenti
  • Opzionale: da -40 °C a +85 °C,
    Grado di protezione IP67 completo
    Membrana di compensazione della pressione
Dettagli prodotto
Flangia
Flangia di fissaggio
Risoluzione imp/giro
fino a 1024 imp/giro
Corpo
Ø 58 mm
Alluminio pressofuso, verniciato a polveri
Albero
Ø 10 mm
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Max. numero di giri di esercizio
8000 giri/min
Circuito di uscita
HTL (TTL a 5 VDC)
HTL, inv. (TTL/RS422 comp. a 5 VDC)
Frequenza di uscita
fino a 1024 imp/giro, max. 200 kHz
Tensione d’esercizio
5 VDC a 30 VDC
Consumo interno di corrente: typ. 40 mA

Dati ambientali

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

includes EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibrazione:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz - 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Design:

according DIN VDE 0160

Informazioni sulle tariffe doganali

Numero di tariffa doganale:

90318020

Paese di origine:

Germania

Temperatura di esercizio
Uscita connettore: -40 °C a +85 °C, Uscita cavo: -20 °C a +80 °C, Opzione ACA: -40 °C a +85 °C
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
K2assiale, Schermo aperto
L2assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
 K2, L2K2, L2
CircuitoN35M35
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
Uscita di preallarme--
A inv.-RD
B inv.-BK, (BU per ACA)
N inv.-VT
SchermoTrefoloTrefolo
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
K3radiale, Schermo aperto
L3radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
 K3, L3K3, L3
CircuitoN35M35
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
Uscita di preallarme--
A inv.-RD
B inv.-BK, (BU per ACA)
N inv.-VT
SchermoTrefoloTrefolo
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
SI5assiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SI6assiale, 6 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SI8assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
SI12assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
SI5SI6SI8SI8SI12SI12
  5 poli 6 poli 8 poli 8 poli 12 poli 12 poli
Schema del connettore
CircuitoN35N35N35M35N35M35
GND1611K, LK, L
(+) Vcc2122M, BM, B
A3233EE
B4444HH
N5355CC
Uscita di preallarme------
A inv.---6-F
B inv.---7-A
N inv.---8-D
n. c.-56, 7, 8-A, D, F, G, JG, J
Schermo------
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

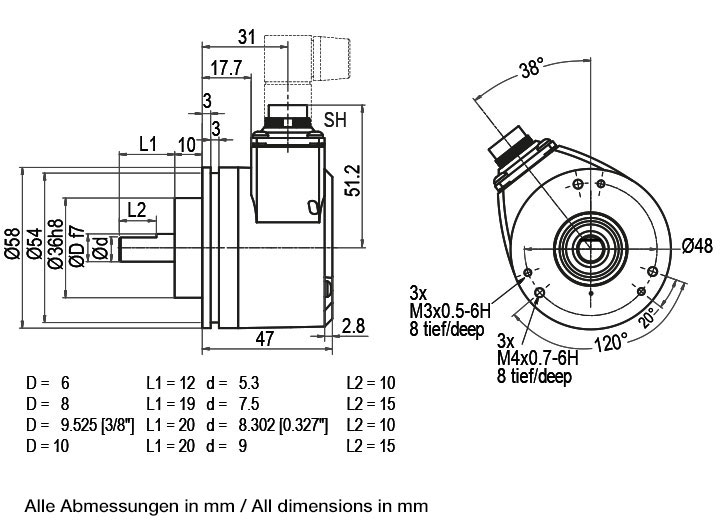

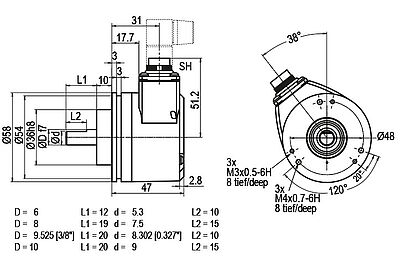

SH5radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SH6radiale, 6 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SH8radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
SH12radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
SH5SH6SH8SH8SH12SH12
  5 poli 6 poli 8 poli 8 poli 12 poli 12 poli
Schema del connettore
CircuitoN35N35N35M35N35M35
GND1611K, LK, L
(+) Vcc2122M, BM, B
A3233EE
B4444HH
N5355CC
Uscita di preallarme------
A inv.---6-F
B inv.---7-A
N inv.---8-D
n. c.-56, 7, 8-A, D, F, G, JG, J
Schermo------
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
S2assiale, 7 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
Assegnazione delle connessioni
S2
  7 poli
Schema del connettore
CircuitoN35
GND1
(+) Vcc2
A3
B4
N5
Uscita di preallarme-
A inv.-
B inv.-
N inv.-
n. c.6, 7
Schermo-
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

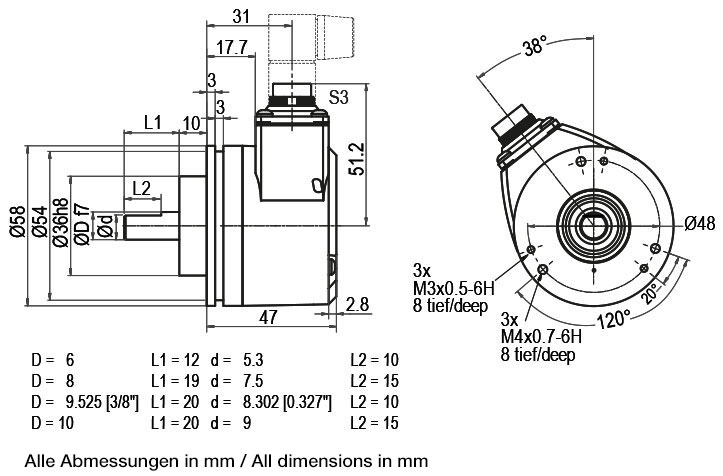

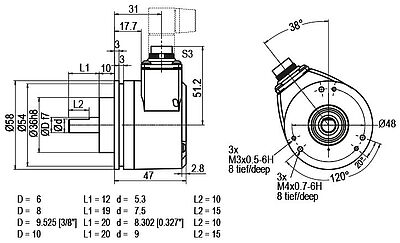

S3radiale, 7 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
Assegnazione delle connessioni
S3
  7 poli
Schema del connettore
CircuitoN35
GND1
(+) Vcc2
A3
B4
N5
Uscita di preallarme-
A inv.-
B inv.-
N inv.-
n. c.6, 7
Schermo-
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

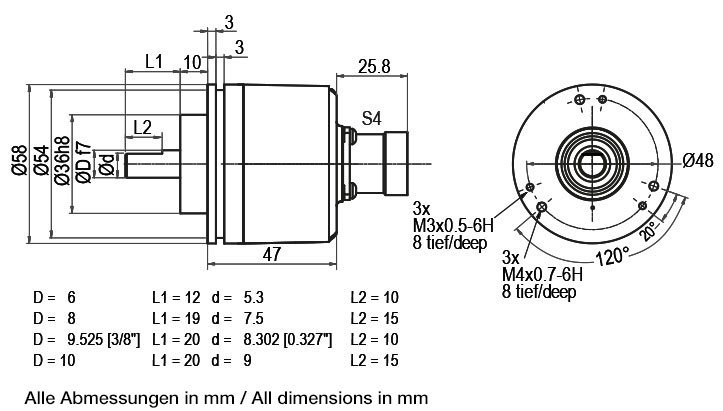

S4assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
S4S4
  12 poli 12 poli
Schema del connettore
CircuitoN35M35
GND1010
(+) Vcc1212
A55
B88
N33
Uscita di preallarme--
A inv.-6
B inv.-1
N inv.-4
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 11
Schermo--
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

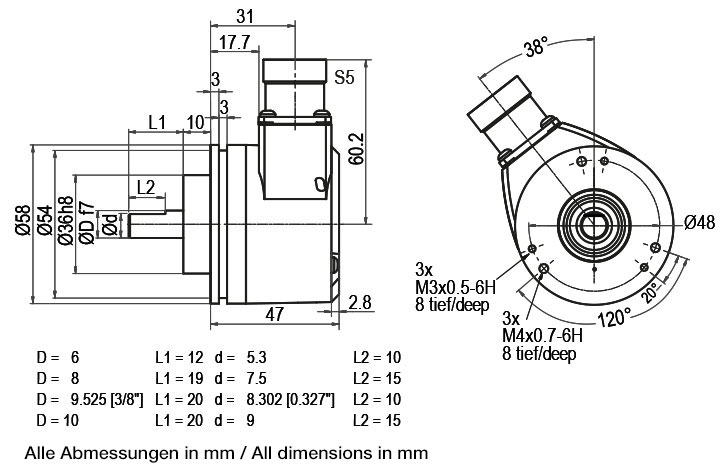

S5radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
S5S5
  12 poli 12 poli
Schema del connettore
CircuitoN35M35
GND1010
(+) Vcc1212
A55
B88
N33
Uscita di preallarme--
A inv.-6
B inv.-1
N inv.-4
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 11
Schermo--
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
S4Rassiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
S4RS4R
  12 poli 12 poli
Schema del connettore
CircuitoN35M35
GND1010
(+) Vcc1212
A55
B88
N33
Uscita di preallarme--
A inv.-6
B inv.-1
N inv.-4
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 11
Schermo--
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
S5Rradiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
S5RS5R
  12 poli 12 poli
Schema del connettore
CircuitoN35M35
GND1010
(+) Vcc1212
A55
B88
N33
Uscita di preallarme--
A inv.-6
B inv.-1
N inv.-4
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 11
Schermo--
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

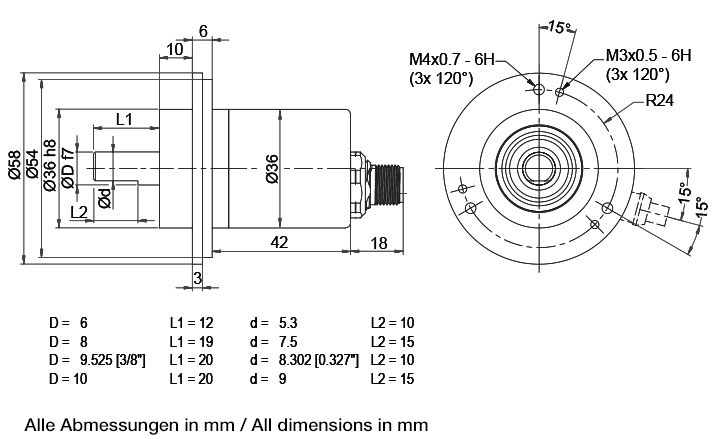

SB4assiale, 4 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SB5assiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SB8assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
SB12assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
SB4SB5SB8SB8SB12SB12
  4 poli 5 poli 8 poli 8 poli 12 poli 12 poli
Schema del connettore
CircuitoN35N35N35M35N35M35
GND331133
(+) Vcc112211
A243344
B424466
N-55588
Uscita di preallarme------
A inv.---6-9
B inv.---7-7
N inv.---8-10
n. c.--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
Schermo------
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
SC4radiale, 4 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SC5radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SC8radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
SC12radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
SC4SC5SC8SC8SC12SC12
  4 poli 5 poli 8 poli 8 poli 12 poli 12 poli
Schema del connettore
CircuitoN35N35N35M35N35M35
GND331133
(+) Vcc112211
A243344
B424466
N-55588
Uscita di preallarme------
A inv.---6-9
B inv.---7-7
N inv.---8-10
n. c.--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
Schermo------
a 1024 imp/giro
Tensione di esercizio V/DC
5 - 30 VDC
Corrente d'esercizio
typ. 40 mA
Forma di segnale
rettangolo
Circuito di uscita
HTL, inv. (TTL/RS422 comp. a 5 VDC)
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > (+)Vcc - 10 % Vcc
Livello L<
L < 2,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
no
Uscita di preallarme
no
Tensione di esercizio V/DC
5 - 30 VDC
Corrente d'esercizio
typ. 40 mA
Forma di segnale
rettangolo
Circuito di uscita
HTL (TTL a 5 VDC)
Canali
AB, ABN
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > (+)Vcc - 10 % Vcc
Livello L<
L < 2,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
no
Uscita di preallarme
no
L’encoder WDGI 58B è disponibile anche come trasmettitore ad attrito particolarmente basso. La coppia di spunto viene modificata in ≤ 0,5 Ncm e il grado di protezione all’entrata dell’albero in IP50.
L’encoder WDGI 58B è disponibile anche con il grado superiore di protezione IP67 completo.
Max. numero di giri di esercizio:3500 giri/min
Carico ammissibile sull’albero, assiale:100 N
Carico ammissibile sull’albero, radiale:110 N
Max. imp/giro:1024 imp/giro
Coppia di spunto:ca. 4 Ncm a temperatura ambiente
L’encoder WDGI 58B con i circuiti di uscita M35, N35 è disponibile anche con il campo di temperatura esteso -40 °C a +85 °C (misurato alla flangia).

L’encoder WDGI 58B è disponibile anche con il membrana di compensazione di pressione. Questo impedisce la penetrazione di acqua nel corpo encoder ad alta umidità. Protezione fino a IP67, campo di temperatura e resistenza alla nebbia salina rimangono. Resistente alla chimici e solventi secondo DIN EN ISO2812-1.

L’encoder WDGI 58B è disponibile anche con cavo di lunghezza maggiore di 2 m. La lunghezza max. del cavo dipende dalla tensione di esercizio e dalla frequenza; vedere 'Dati tecnici generali'
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050
General technical Data and safety instructions incremental encoders
General technical Data and safety instructions incremental encoders WDG/WDGI

Handout Drehgeber encoder WDGI magnetic
WDG(I) encoders

... incremental and robust, now also magnetic

Short-Catalogue Encoders and systems
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

Delivery times and service
Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Istruzioni di montaggio per encoder incrementali con albero pieno
Istruzioni di montaggio per encoder incrementali con albero pieno WDG/WDGI

Whitepaper optisch und magnetisch Inkremental
Whitepaper


Comparison of optical and magnetic incremental encoders

CE_Konformitaetserklaerungen_M35N35
EU declaration of conformity output circuits M30/N30/M35/N35

UKCA-Konformitätserklärung
UKCA declaration of conformity output circuits M30/N30/M35/N35

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Informazioni

ISO Certificato DIN EN 9001:2015
ISO Certificato DIN EN 9001:2015

KI467 Drehgeber Kabeldose
KI-4-67

Connettore femmina KI-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67

Cavo schermato preassemblato con connettore femmina diritto,
schermo connesso.

KIA467 Drehgeber Kabeldose
KIA-4-67

Connettore femmina KIA-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

KI567 Drehgeber Kabeldose
KI-5-67

Connettore femmina KI-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.

Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.

KIA567 Drehgeber Kabeldose
KIA-5-67

Connettore femmina KIA-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

KD540 Drehgeber Kabeldose
KD-5-40

Connettore femmina KD-5-40:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP40

Connettore femmina dritto oppure cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

KD567 Kabeldose Drehgeber
KD-5-67

Connettore femmina KD-5-67:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

KDA667 Drehgeber Kabeldose
KDA-6-67

Connettore femmina KDA-6-67:
Adatta a encoder con uscita connettore SI/SH, 6-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.

KD740 Drehgeber Kabeldose
KD-7-40

Connettore femmina KD-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

KDA740 Drehgeber Kabeldose
KDA-7-40

Connettore femmina KDA-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

KD767 Drehgeber Kabeldose
KD-7-67

Connettore femmina KD-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina 16 x 0.75

KDA767 Drehgeber Kabeldose
KDA-7-67

Connettore femmina KDA-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

KI867 Drehgeber Kabeldose
KI-8-67

Connettore femmina KI-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67

Cavo schermato preassemblato con connettore femmina dritto,
schermo connesso.

KIA867 Drehgeber Kabeldose
KIA-8-67

Connettore femmina KIA-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

KD840 Drehgeber Kabeldose
KD-8-40

Connettore femmina KD-8-40:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP40

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

KD867 Drehgeber Kabeldose
KD-8-67

Connettore femmina KD-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

Drehgeber KDA867
KDA-8-67

Connettore femmina KDA-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

Drehgeber KDA867S
KDA-8-67-S

Connettore femmina KDA-8-67-S:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina angolare, schermabile oppure
cavi preassemblati con connettore femmina angolare, completamente schermato.

KI1267 Drehgeber Kabeldose
KI-12-67

Connettore femmina KI-12-67:
Adatta a encoder con uscita connettore del sensore SB12 e SC12, 12-poli, IP67

Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.

KIA1267 Drehgeber Kabeldose
KIA-12-67

Connettore femmina KIA-12-67:
Adatta a encoder con uscita connettore del sensore SB12 e SC12, 12-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

KD1267 Drehgeber Kabeldose
KD-12-67

Connettore femmina KD-12-67:
Adatta a encoder con uscita connettore S4/S5, S4R/S5R, 12-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con rotazione destrorsa o sinistrorsa.

 STEP file

KDA1267 Drehgeber Kabeldose
KDA-12-67

Connettore femmina KDA-12-67:
Adatta a encoder con uscita connettore S4/S5, S4R/S5R, 12-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con rotazione destrorsa o sinistrorsa.
Inserto portacontatti femmina montabile a piacere.

KDSH1267 Drehgeber Kabeldose
KD-SH12-67

Connettore femmina KD-SH12-67:
Adatta a encoder con uscita connettore SI/SH, 12-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

KD84015S DIZ Drehgeber Kabeldose
KD-8-40-15-S-DIZ

Connettore femmina KD-8-40-15-S-DIZ:
Per convertitore di frequenza: Emotron

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S RST Drehgeber Kabeldose
KD-8-40-15-S-RST

Connettore femmina KD-8-40-15-S-RST:
Per convertitore di frequenza: RST

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S SDR Drehgeber Kabeldose
KD-8-40-15-S-SDR

Connettore femmina KD-8-40-15-S-SDR:
Per controllo: Schindler MX

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S CTF Drehgeber Kabeldose
KD-8-40-15-S-CTF

Connettore femmina KD-8-40-15-S-CTF:
Per convertitore di frequenza: Control Techniques

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S KEB Drehgeber Kabeldose
KD-8-40-15-S-KEB

Connettore femmina KD-8-40-15-S-KEB:
Per convertitore di frequenza: KEB

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S LOH Drehgeber Kabeldose
KD-8-40-15-S-LOH

Connettore femmina KD-8-40-15-S-LOH:
Per convertitore di frequenza: Flender Loher tipo: Dynavert L

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S LIF Drehgeber Kabeldose
KD-8-40-15-S-LIF

Connettore femmina KD-8-40-15-S-LIF:
Per convertitore di frequenza: Liftequip

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 9 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S ZIL Drehgeber Kabeldose
KD-8-40-15-S-ZIL

Connettore femmina KD-8-40-15-S-ZIL:
Per convertitore di frequenza: Ziehl-Abegg

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 9 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

MW58B Drehgeber Montagewinkel
MW58B

Staffa angolare di montaggio MW58B

adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.

 STEP-download MW58B

QF58B Drehgeber Quadratflansch
QF58B

Flangia quadrata QF58B

adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.

Montagewinkel WDGQF58B04
WDGQF58B04

Flangia quadrata WDGQF58B04

adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.

SP300 Drehgeber Spannexzenter
SP-3-00

Morsetto ad eccentrico SP-3-00

adatto per encoder incrementale WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B e encoder assoluto WDGA 36A, WDGA 58A, WDGA 58B.

STEP file

ST27 Kupplung Drehgeber
ST27

Giunto a innesto ST27

per encoder con albero Ø 6 mm o 10 mm

PK24 Kupplung Drehgeber
PK24

Giunto marginatura PK24

per encoder con albero Ø 6 mm, 8 mm o 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Giunto a dischi elastici FSK22

per encoder con albero Ø 6 mm, 10 mm o 12 mm.

WK24 Kupplung Drehgeber
WK24

Giunto a spirale WK24

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.

 STEP-Download WK240610

WK32 Kupplung Drehgeber
WK32

Giunto a spirale WK32

per encoder con albero Ø 6 mm o 10 mm.

BK29 Kupplung Drehgeber
BK29

Giunto a soffietto BK29

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Giunto a soffietto FB29B

per encoder con albero Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Giunto flessibile doppia ansa DSK29

per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

 STEP Download DSK290606

 STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Giunto flessibile doppia ansa DSK38

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

STEP-Datei DSK380606

DSK48 Kupplung Drehgeber
DSK48

Giunto flessibile doppia ansa DSK48

per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

STEP download DSK481012

WDGMA5005x

Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T

WDGMA5105x

Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T

WDGMA10000 Federarm Drehgeber
WDGMA10000

Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T

DH10000
WDGDH10000

Supporto encoder equalizzazione lineare con encoder tipo 58B, 58D, 58K, 58N e 58T

per il rilevamento della lunghezza

 STEP download WDGDH10000.stp

MR200GR Messrad Drehgeber Measuring wheel encoder
MR150GR06

Ruote metriche MR150GR06

Circonferenza: 150 mm,
Rivestimento: O-ring largo 3,5 mm, materiale NBR70
Campi di applicazione: Legno, metallo, nastri trasportatori, carta, tessuti.
Per encoder con albero Ø 6 mm.

MR200KR Messrad Drehgeber
MR200KR

Ruote metriche MR200KR

Circonferenza: 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: cartone, legno, (Tessile).
Per encoder con albero Ø 6 mm o 10 mm.

MRA200KR Messrad Drehgeber
MRA200KR

Ruote metriche MRA200KR

Circonferenza 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.

 File STEP MRA200KR06 foro Ø 6 mm

MR200KH Messrad Drehgeber
MR200KH

Plastica, superfici verniciate, carta, cartone, legno, metallo, tessutiRuote metriche MR200KH

Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, liscio)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.

MRA200KH Messrad Drehgeber
MRA200KH

Ruote metriche MRA200KH

Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.

 File STEP MRA200KH10 foro Ø 10 mm

MR200NG Messrad Drehgeber
MR200NG

Ruote metriche MR200NG

Circonferenza: 200 mm,
Rivestimento: Gomma puntinata
Campi di applicazione: tessile.
Per encoder con albero Ø 6 mm o 10 mm.

MRA200NG Messrad Drehgeber
MRA200NG

Ruote metriche MRA200NG

Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica .
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.

MR200KG Messrad Drehgeber
MR200KG

Ruote metriche MR200KG

Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, zigrinato)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.


MRA200KG Messrad Drehgeber
MRA200KG

Ruote metriche MRA200KG

Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm

MR500KR Messrad Drehgeber
MR500KR

Ruota metrica MR500KR

Circonferenza: 500 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, (tessuti).
Per encoder con albero Ø 10 mm.

MRA500KR Messrad Drehgeber
MRA500KR

Ruote metriche MRA500KR

Circonferenza: 500 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 10 mm o Ø 12 mm.

MR500KH Messrad Drehgeber
MR500KH

Ruota metrica MR500KH

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (Hytrel, liscio)
Campi di applicazione: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Per encoder con albero Ø 10 mm.

MRA500KH Messrad Drehgeber
MRA500KH

Ruote metriche MRA500KH

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.

MR500KG Messrad Drehgeber
MR500KG

Ruota metrica MR500KG

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (Hytrel, zigrinato)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 10 mm.

MRA500KG Messrad Drehgeber
MRA500KG

Ruote metriche MRA500KG

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.

MR500KV Messrad Drehgeber
MR500KV

Ruota metrica MR500KV

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (Vulkollan®, liscio)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, filo.
Per encoder con albero Ø 10 mm.

 STEP file MR500KV10 bore-hole Ø 10 mm

MR500NG Messrad Drehgeber
MR500NG

Ruota metrica MR500NG

Circonferenza: 500 mm
Rivestimento: Gomma puntinata
Campi di applicazione: tessile
Per encoder con albero Ø 10 mm.

MRA500NG Messrad Drehgeber
MRA500NG

Ruote metriche MRA500NG

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica.
Per encoder con albero Ø 10 mm o Ø 12 mm.

distributors
For further information please contact our local distributor.
Here you find a list of our distributors worldwide
Si desidera ottenere un'offerta o vuole un richiamo. Richiesta
Contatto
