Encoder, incrementale,
Numero di impulsi: fino a 16384 imp/giro,
Albero pieno, flangia di fissaggio: Ø 58 mm
Albero: Ø 12 mm,
Grado di protezione IP67, all’entrata dell’albero IP65,
Elevato carico sull’albero, radiale 500 N, assiale 500 N,
Forme di segnale: rettangolo,
Principio di funzionamento: magnetico.
- Encoder industriale standard
- Grado di protezione IP67, all’entrata dell’albero IP65
- Elevata protezione contro i malfunzionamenti
- Elevato carico sull’albero, radiale 500 N, assiale 500 N
- Elevata protezione contro i malfunzionamenti
- Opzionale: da -40 °C a +85 °C,
Grado di protezione IP67 completo
Membrana di compensazione della pressione
Lunghezza dell’albero: L: 25 mm
Max. carico radiale sull’albero: 500 N
Max. carico assiale sull’albero: 500 N
Consumo interno di corrente: typ. 40 mA
Dati ambientali
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibrazione:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety:
according DIN VDE 0160
Informazioni sulle tariffe doganali
Numero di tariffa doganale:
90318020
Paese di origine:
Germania
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| L2 | L2 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK, (BU per ACA) |
| N inv. | - | VT |
| Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder | ● |
| L3 | L3 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK, (BU per ACA) |
| N inv. | - | VT |
| Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| K1 | radiale, Schermo aperto (IP40) | ● |
| K1 | K1 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK |
| N inv. | - | VT |
| Schermo | Trefolo | Trefolo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| SI5 | assiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SI6 | assiale, 6 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SI8 | assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
| SI12 | assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| SH5 | radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SH6 | radiale, 6 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SH8 | radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
| SH12 | radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|

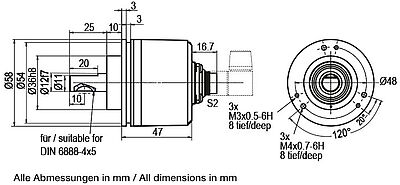

| S2 | assiale, 7 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| S3 | radiale, 7 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| S4 | assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| S5 | radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| S4R | assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| S5R | radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| SB5 | assiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SB8 | assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | ABN inv. poss. | |
|---|---|---|
| SC5 | radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | - |
| SC8 | radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder | ● |
1-16384 imp/giro
L’encoder WDGI 58D è disponibile anche con il membrana di compensazione di pressione. Questo impedisce la penetrazione di acqua nel corpo encoder ad alta umidità. Protezione fino a IP67, campo di temperatura e resistenza alla nebbia salina rimangono. Resistente alla chimici e solventi secondo DIN EN ISO2812-1.
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050
Connettore femmina KI-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.
Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.
Connettore femmina KIA-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KI-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina dritto,
schermo connesso.
Connettore femmina KIA-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Staffa angolare di montaggio MW58B
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Flangia quadrata QF58B
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Flangia quadrata WDGQF58B04
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Morsetto ad eccentrico SP-3-00
adatto per encoder incrementale WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B e encoder assoluto WDGA 36A, WDGA 58A, WDGA 58B.
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK48
per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T
per rilevamento lunghezza
Supporto encoder equalizzazione lineare con encoder tipo 58B, 58D, 58K, 58N e 58T
per il rilevamento della lunghezza
Ruote metriche MRA200KR
Circonferenza 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MRA200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MRA200NG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica .
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MRA200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm
Ruote metriche MRA500KR
Circonferenza: 500 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruote metriche MRA500KH
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruote metriche MRA500KG
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruote metriche MRA500NG
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica.
Per encoder con albero Ø 10 mm o Ø 12 mm.
