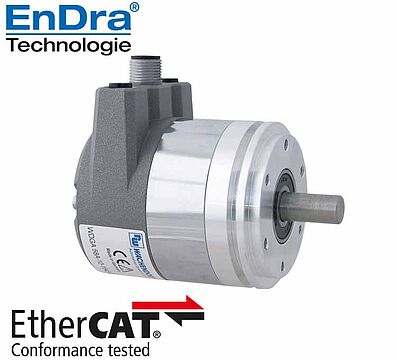

Encoder assoluto, magnetico, EtherCAT WDGA 58A
Copertura bus: Collegamento tramite 3x connettori M12
Albero pieno, flangia sincrona;
Corpo: Ø 58 mm
16/43 bit monogiro/multigiro;
Albero pieno: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Protocollo: EtherCAT
Profilo del dispositivo: CiA DS-406 V4.0.2, Class 3
- EnDra®: esente da manutenzione e non inquinante
- EtherCAT, Monogiro e multigiro
- Forma costruttiva compatta con copertura bus
- Monogiro/multigiro (max. 16 bit/43 bit)
- Tecnologia all’avanguardia
- Duo LED a 2 colori come indicatore dello stato di funzionamento e dello stato di bus e 2 LED´s L/A
- Carichi massimi su cuscinetto fino a 220 N radiale, 120 N assiale
- CoE, FoE, EoE
- Configurable via integrated web server:
- IP address
- Subnet mask
- Gateway address
- Encoder parameters readable
- Firmware update
fino a 65.536 passi/360° (16 bit)
Risoluzione multigiro43 bit
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo

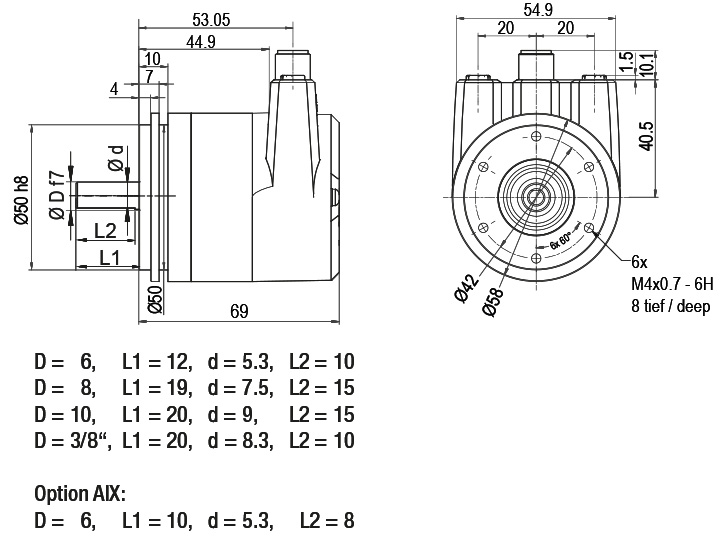

Lunghezza dell’albero: L: 12 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo
Lunghezza dell’albero: L: 19 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Consumo interno di corrente: typ. 125 mA
Potenza assorbita: typ. 3 W
Software di configurazione
Software scaricare
Licensing declaration
IP >= V1.00 Licensing declaration
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
| Descrizione | |
|---|---|
| BI2 | Copertura bus con 3x M12x1 |
Download (247 KB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (767 KB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (3.78 MB)
PROFINET IO; EtherNet/IP; EtherCAT; Universal IE
Download (904 KB)
XML-Device Description WDGA absolut with EtherCAT.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (12.41 KB)
Wachendorff Automation GmbH & Co. KG
EtherCAT Technology Group hereby confirms the above named company taht the following family devices are successfully EtherCAT Conformanced Tested.
Download (126 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (610 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (143 KB)
Ready-made Industrial Ethernet connection cable KIE-4-67-RJ:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug RJ45
Ready-made Industrial Ethernet connection cable KIE-4-67-DC:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug M12
Connettore femmina KIZ-4-67:
Per la tensione di esercizio, 4-poli
Cavo schermato preassemblato con connettore femmina diritto,
schermo connesso, IP67+IP69K.
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto flessibile doppia ansa DSK29
per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK48
per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
L’encoder WDGA 58A EtherCAT (con) è disponibile anche con il grado superiore di protezione IP67 completo.
Max. numero di giri di esercizio: 3500 min'-1
Carico ammissibile sull’albero: assiale 100 N; radiale 110 N
Coppia di spunto: ca. 4 Ncm a temperatura ambiente
L'encoder WDGA 58A EtherCAT albero: Ø 6 mm è disponibile anche con un albero accorciato L = 10 mm.
