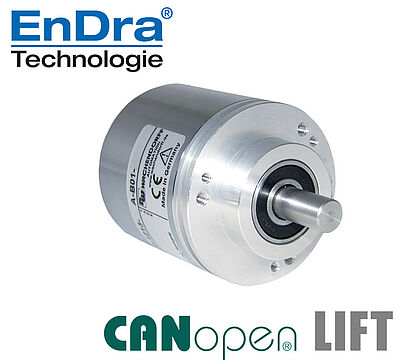

WDGA 58B CANopen LIFT isolato galv.

Encoder assoluto, magnetico, CANopen LIFT WDGA 58B,
con connettore D-SUB a 9 poli;
Isolato galvanicamente;
Albero pieno, flangia di fissaggio;
Corpo: Ø 58 mm

16/32-bit monogiro/multigiro
Albero pieno: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Profilo di comunicazione CiA 301;
Profilo del dispositivo CANopen LIFT CiA 417;
Codice binario

Scheda tecnica General technical data absolute encoders CANopen (PDF 632 kB)
Drehgeber WDGA58B CANLIFT galv
Punti forti
  • EnDra®: esente da manutenzione e non inquinante
  • CANopen, monogiro e multigiro
  • Isolamento galvanico
  • Profilo di comunicazione CiA 301
  • Profilo del dispositivo CANopen LIFT CiA 417
  • Monogiro/multigiro (max. 16 bit / 32 bit)
  • Tecnologia all’avanguardia con processore a 32 bit
  • LED a 2 colori come indicatore dello stato di funzionamento
    e messaggio di errore conforme a CiA 303-3
  • Carichi massimi su cuscinetto fino a 220 N radiale, 120 N assiale
Dettagli prodotto
Flangia
Flangia di fissaggio
Corpo
Ø 58 mm
Corpo in acciaio inox cromato, con schermatura magnetica
Risoluzione
Risoluzione monogiro

65.536 passi/360° (16 bit)

Risoluzione multigiro

fino a 32 bit

Albero
Ø 6 mm
Avvertenza: Attenzione: Nessuna opzione AAS = IP67 completo
Lunghezza dell’albero: L: 12 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Ø 8 mm
Avvertenza: Attenzione: Nessuna opzione AAS = IP67 completo
Lunghezza dell’albero: L: 19 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Ø 10 mm
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Ø 9,525 mm
Avvertenza: Attenzione: Nessuna opzione AAS = IP67 completo
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Max. numero di giri di esercizio
8000 giri/min
Tensione d’esercizio
10 VDC a 32 VDC
Consumo interno di corrente: typ. 100 mA
Potenza assorbita: max. 1 W
Temperatura di esercizio
-40 °C a +85 °C
Temperatura di stoccaggio
-40 °C a +100 °C
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65 (SE9: max. IP40)
Avvertenza

Software di configurazione
 Software scaricare

Manuale CANopen WDGA
 Manuale CANopen WDGA


Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

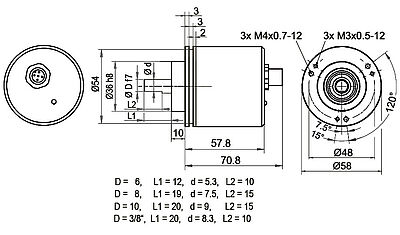

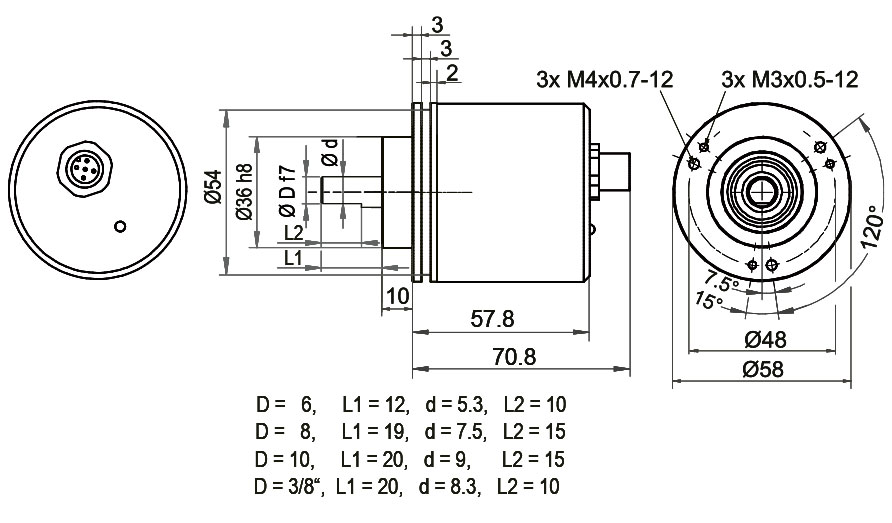

CB5 assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

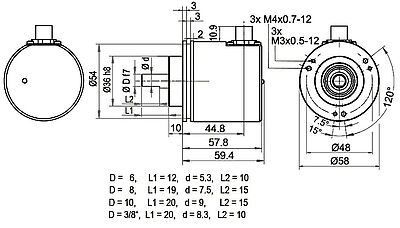

CC5 radiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

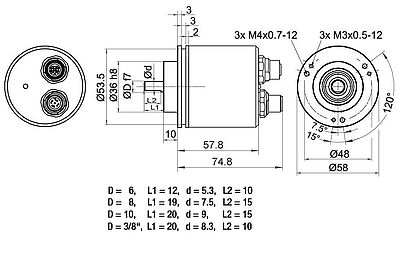

DB5 assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
Connettore femminaM12x1, 5 poli
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1
ConnettoreM12x1, 5 poli
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

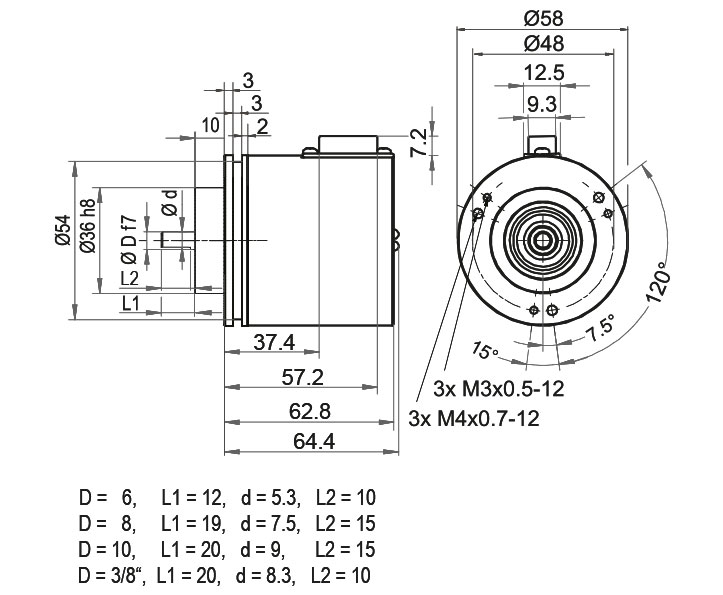

SE9 radiale, 9 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder (IP40)
Assegnazione delle connessioni
ConnettoreD-SUB
(+) Vcc9
GND6
CANHigh7
CANLow2
CANGND/Schermo3
n. c.1, 4, 5, 8

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

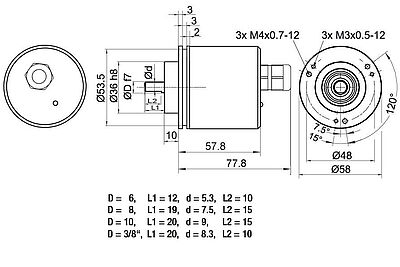

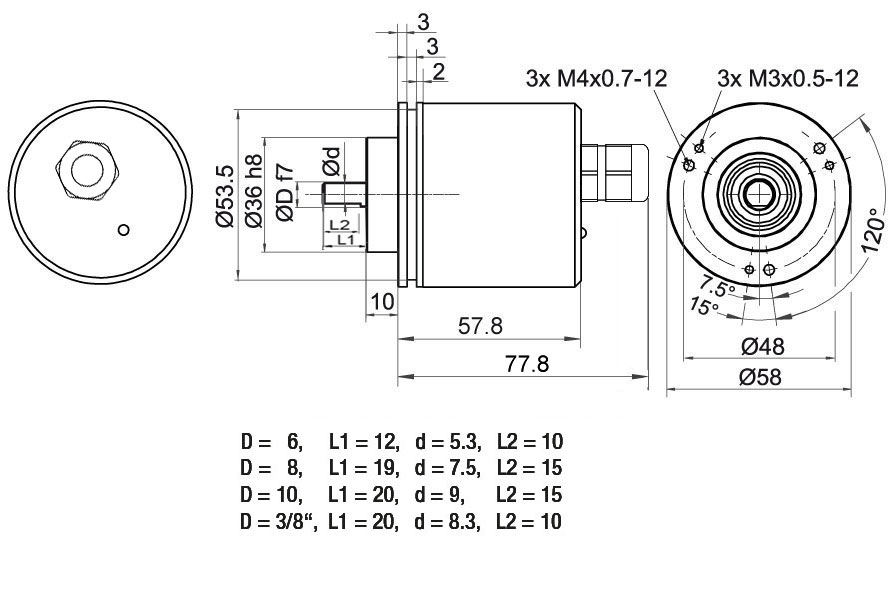

L2 assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

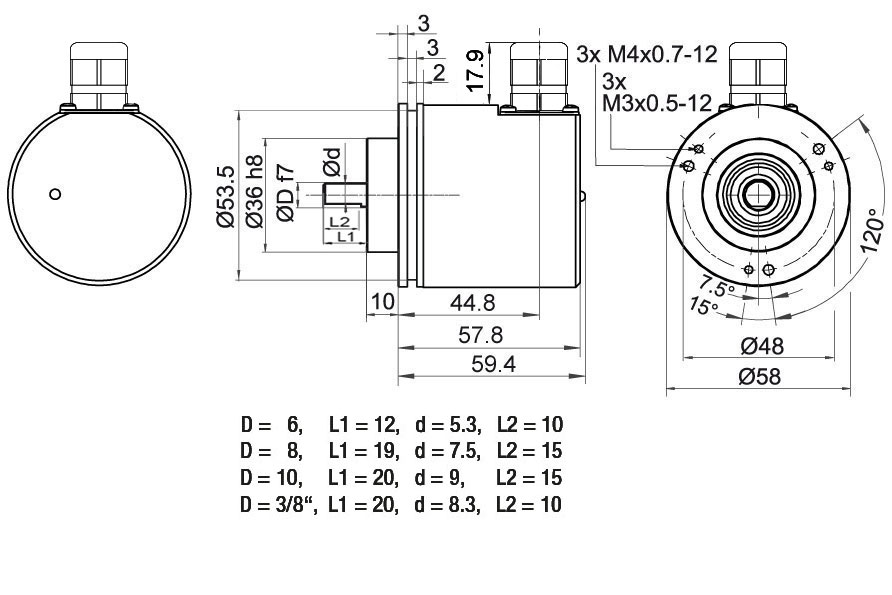

L3 radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo
