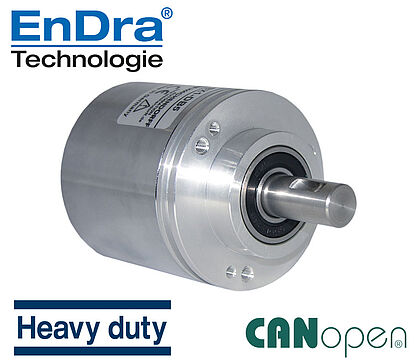

Encoder assoluto, magnetico, CANopen WDGA 58D,
Isolato galvanicamente;
Albero pieno, flangia di fissaggio;
Corpo: Ø 58 mm
16/43-bit monogiro/multigiro
Albero pieno: Ø 12 mm;
Profilo di comunicazione CiA 301;
Profilo del dispositivo CiA 406 V3.2 classe C2;
Codice binario
- CANopen
- Profilo di comunicazione CiA 301
- Profilo del dispositivo per encoder CiA 406 V3.2 classe C2 - LED per segnalazioni di stato CiA 303-3)
- Configurabile senza copertura bus tramite LSS (CiA 305) o,
in alternativa, via SDO - Estesa funzionalità CANopen
- Oggetti di posizionamento, velocità e accelerazione
- A scelta, funzioni di finecorsa e di interruttore a camma
- Configurabile individualmente fino a 4 Transmit PDO
- Ridimensionamento d’immagine
- Heartbeat, Node-Guarding ed ampie possibilità di diagnosi - Heavy Duty - carichi massimi su cuscinetto fino a 500 N radiale, 500 N assiale
65.536 passi/360° (16 bit)
Risoluzione multigirofino a 32 bit con high precision value fino a 43 bit.
Lunghezza dell’albero: L: 25 mm
Max. carico radiale sull’albero: 500 N
Max. carico assiale sull’albero: 500 N
Consumo interno di corrente: typ. 100 mA
Potenza assorbita: max. 1 W
Segnalazione LED
Dimostrazione del LED segnalazioni di stato
Software di configurazione
Software scaricare
Manuale CANopen WDGA
Manuale CANopen WDGA
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|
CB5 | assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|
CC5 | radiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|

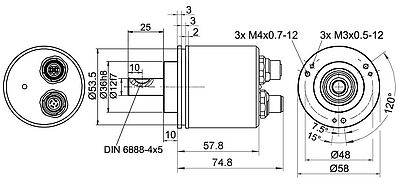

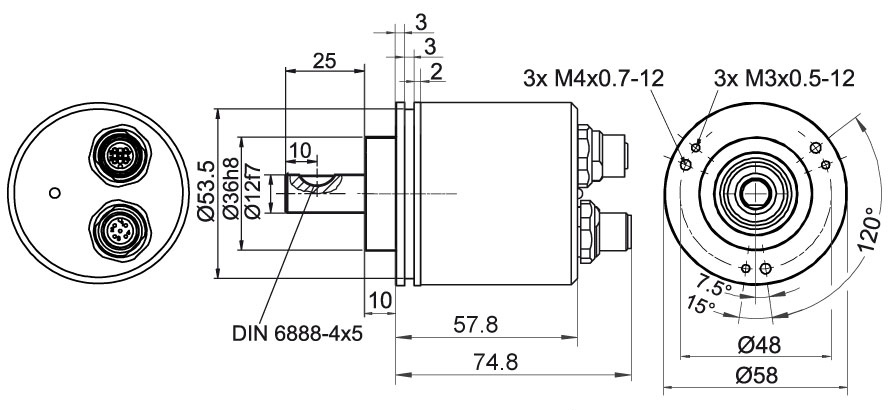

DB5 | assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|
L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
(+) Vcc | BN |
GND | WH |
CANHigh | GN |
CANLow | YE |
CANGND/Schermo | schermo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|

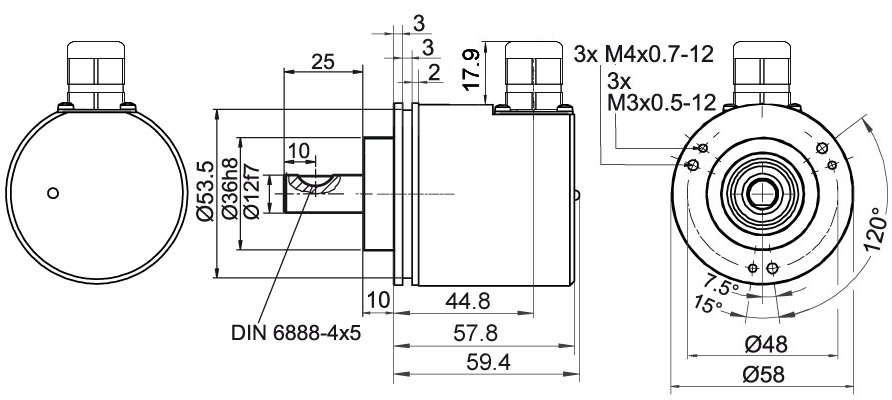

L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
(+) Vcc | BN |
GND | WH |
CANHigh | GN |
CANLow | YE |
CANGND/Schermo | schermo |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
of Wachendorff Automation GmbH & Co. KG
EDS file for encoder absolute WDGA singleturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
EDS file for encoder absolute WDGA multiturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation products.
Informazioni
Connettore per auto-assemblaggio KISA-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67
Connettore a spina angolare
Connettore femmina per auto-assemblaggio KID-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67
Connettore femmina dritto
Connettore femmina per auto-assemblaggio KIDA-5-67:
M12 x 1, adatto a encoder WDGA CANopen con uscita connettore CB5/CC5, 5 poli, IP67
Connettore femmina, angolare
Linea derivata / linea bus, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore angolare - cavo - connettore femmina angolare
Linea derivata / linea bus, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore dritto - cavo - connettore femmina dritto
N. 2 sistema di distribuzione, raccordo a T, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
2 connettori femmina, 1 connettore maschio
N. 2 sistema di distribuzione, raccordo a Y, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
2 connettori femmina, 1 connettore maschio
Resistenza terminale 120 Ohm, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore
Resistenza terminale 120 Ohm, M12 x 1,
adatto a encoder WDGA CANopen con uscita connettore CB5/CC5.
Connettore femmina
Staffa angolare di montaggio MW58B
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Flangia quadrata QF58B
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Flangia quadrata WDGQF58B04
adatto per encoder incrementale WDGI 58B, 58K, 58D, 58N, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.
Giunto a dischi elastici FSK22
per encoder con albero Ø 6 mm, 10 mm o 12 mm.
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto a soffietto FB29B
per encoder con albero Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK48
per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T
Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T
per rilevamento lunghezza
Braccio a molla con encoder tipo
58B, 58D, 58K, 58N e 58T
per rilevamento lunghezza
Supporto encoder equalizzazione lineare con encoder tipo 58B, 58D, 58K, 58N e 58T
per il rilevamento della lunghezza
Ruote metriche MRA200KR
Circonferenza 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MRA200KH
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MRA200NG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica .
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruote metriche MRA200KG
Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm
Ruote metriche MRA500KR
Circonferenza: 500 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruote metriche MRA500KH
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruote metriche MRA500NG
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica.
Per encoder con albero Ø 10 mm o Ø 12 mm.
Ruote metriche MRA500KG
Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.
L’encoder WDGA 58D CANopen isolato galv. è disponibile anche con resistenza terminale 120 Ohm fisso.
