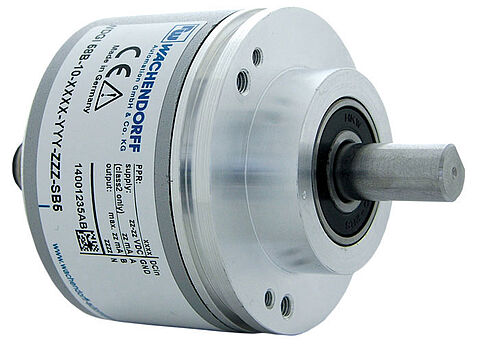

WDGI 58B

Encoder, incrementale, ottico, WDGI 58B,
Albero pieno, flangia di fissaggio: Ø 58 mm

Albero: Ø 10 mm,
Ø 7 mm / Ø 8 mm / Ø 12 mm su richiesta,
Grado di protezione fino a IP67 completo,
Numero di impulsi: fino a 25000 imp/giro,
Forme di segnale: rettangolo oppure seno/coseno.

Scheda tecnicaGeneral technical data incremental encoders (PDF 908 kB)
Drehgeber WDGI58B
Punti forti
  • Encoder industriale standard
  • Corpo in alluminio pressofuso con
     verniciatura a polveri estremamente ecologica
  • Grazie all’elettronica di alta qualità, fino a 25000 impulsi
  • Grado di protezione IP67, all’entrata dell’albero IP65
  • Elevata protezione contro i malfunzionamenti
  • Protezione completa connessione da 10 VDC a 30 VDC
  • Alta frequenza di uscita fino a 600 kHz/2 MHz
  • Opzionale: da -40 °C a +85 °C,
    Grado di protezione IP67 completo
    Membrana di compensazione della pressione
Dettagli prodotto
Flangia
Flangia di fissaggio
Max. risoluzione imp/giro
fino a 25000 imp/giro
Corpo
Ø 58 mm
Alluminio pressofuso, verniciato a polveri
Albero
Ø 10 mm
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Max. numero di giri di esercizio
8000 giri/min
Circuito di uscita
TTL
TTL, compatibile RS422, inv.
HTL
HTL, inv.
1 Vpp Sin/Cos
Frequenza di uscita
TTL fino a 5000 imp/giro, max. 200 kHz
HTL fino a 5000 imp/giro, max. 200 kHz
TTL più di 1200 imp/giro, max. 2 MHz
HTL più di 1200 imp/giro, max. 600 kHz
1 Vpp Sin/Cos, max. 100 kHz
Tensione d’esercizio
4,75 VDC a 5,5 VDC
Consumo interno di corrente: typ. 100 mA
5 VDC a 30 VDC
Consumo interno di corrente: typ. 70 mA
10 VDC a 30 VDC
Consumo interno di corrente: typ. 100 mA
Temperatura di esercizio
Uscita connettore: -40 °C a +85 °C, Uscita cavo: -20 °C a +80 °C, Opzione ACA: -40 °C a +85 °C
1 Vpp Sin/Cos: -10 °C a +70 °C
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

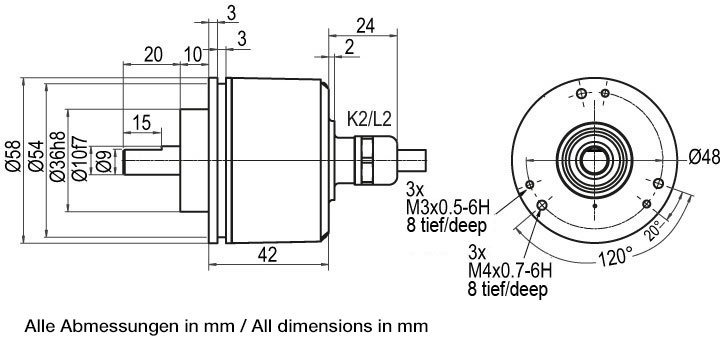

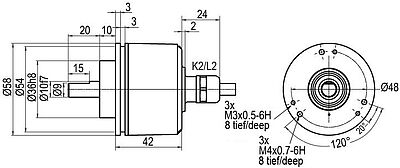

K2assiale, Schermo aperto
L2assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
 K2, L2K2, L2K2, L2K2, L2L2
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GNDWHWHWHWHWH
(+) VccBNBNBNBNBN
AGNGNGNGNGN
BYEYEYEYEGY
NGYGYGYGY-
Uscita di preallarmePK-PK--
A inv.--RDRDYE
B inv.--BK, (BU per ACA)BK, (BU per ACA)PK
N inv.--VTVT-
SchermoTrefoloTrefoloTrefoloTrefoloTrefolo
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

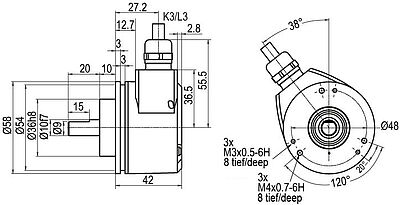

K3radiale, Schermo aperto
L3radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
 K3, L3K3, L3K3, L3K3, L3L3
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GNDWHWHWHWHWH
(+) VccBNBNBNBNBN
AGNGNGNGNGN
BYEYEYEYEGY
NGYGYGYGY-
Uscita di preallarmePK-PK--
A inv.--RDRDYE
B inv.--BK, (BU per ACA)BK, (BU per ACA)PK
N inv.--VTVT-
SchermoTrefoloTrefoloTrefoloTrefoloTrefolo
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
SI5assiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SI6assiale, 6 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SI8assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
SI12assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
SI5SI6SI6SI8SI8SI8SI12SI12SI12SI12SI12
  5 poli 6 poli 6 poli 8 poli 8 poli 8 poli 12 poli 12 poli 12 poli 12 poli 12 poli
Schema del connettore
CircuitoF05, H05, F24, H24, H30G05, G24F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND166111K, LK, LK, LK, LK, L
(+) Vcc211222M, BM, BM, BM, BM, B
A322333EEEEE
B444444HHHHH
N53355-CCCC-
Uscita di preallarme-5----G-G--
A inv.----66--FFF
B inv.----77--AAA
N inv.----8---DD-
n. c.--56, 7, 8-5, 8A, D, F, JA, D, F, G, JJG, JD, G, J
Schermo-----------
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

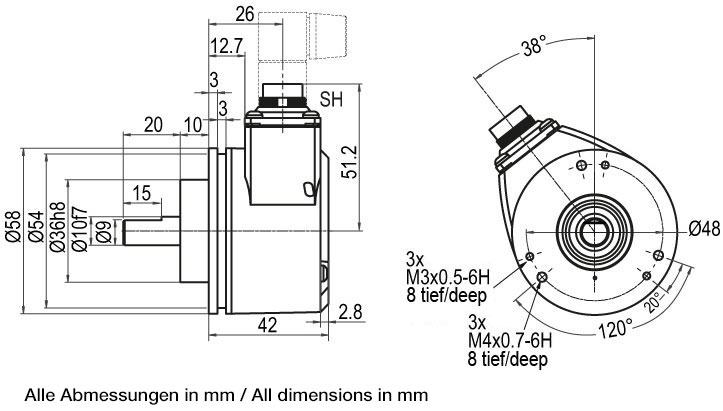

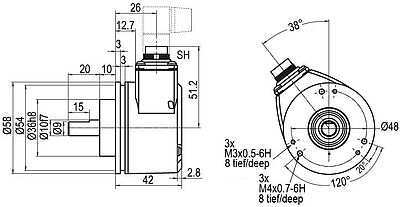

SH5radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SH6radiale, 6 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SH8radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
SH12radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
SH5SH6SH6SH8SH8SH8SH12SH12SH12SH12SH12
  5 poli 6 poli 6 poli 8 poli 8 poli 8 poli 12 poli 12 poli 12 poli 12 poli 12 poli
Schema del connettore
CircuitoF05, H05, F24, H24, H30G05, G24F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND166111K, LK, LK, LK, LK, L
(+) Vcc211222M, BM, BM, BM, BM, B
A322333EEEEE
B444444HHHHH
N53355-CCCC-
Uscita di preallarme-5----G-G--
A inv.----66--FFF
B inv.----77--AAA
N inv.----8---DD-
n. c.--56, 7, 8-5, 8A, D, F, JA, D, F, G, JJG, JD, G, J
Schermo-----------
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
S2assiale, 7 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
Assegnazione delle connessioni
S2S2
  7 poli 7 poli
Schema del connettore
CircuitoG05, G24F05, H05, F24, H24, H30
GND11
(+) Vcc22
A33
B44
N55
Uscita di preallarme6-
A inv.--
B inv.--
N inv.--
n. c.76, 7
Schermo--
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
S3radiale, 7 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
Assegnazione delle connessioni
S3S3
  7 poli 7 poli
Schema del connettore
CircuitoG05, G24F05, H05, F24, H24, H30
GND11
(+) Vcc22
A33
B44
N55
Uscita di preallarme6-
A inv.--
B inv.--
N inv.--
n. c.76, 7
Schermo--
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
S4assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
S4S4S4S4S4
  12 poli 12 poli 12 poli 12 poli 12 poli
Schema del connettore
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Uscita di preallarme11-11--
A inv.--666
B inv.--111
N inv.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Schermo-----
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

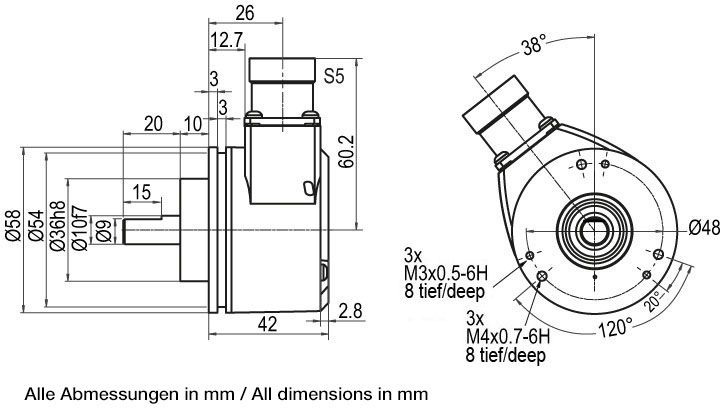

S5radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
S5S5S5S5S5
  12 poli 12 poli 12 poli 12 poli 12 poli
Schema del connettore
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Uscita di preallarme11-11--
A inv.--666
B inv.--111
N inv.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Schermo-----
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

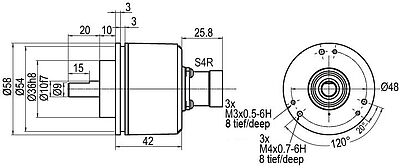

S4Rassiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
S4RS4RS4RS4RS4R
  12 poli 12 poli 12 poli 12 poli 12 poli
Schema del connettore
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Uscita di preallarme11-11--
A inv.--666
B inv.--111
N inv.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Schermo-----
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.
S5Rradiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
S5RS5RS5RS5RS5R
  12 poli 12 poli 12 poli 12 poli 12 poli
Schema del connettore
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Uscita di preallarme11-11--
A inv.--666
B inv.--111
N inv.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Schermo-----
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

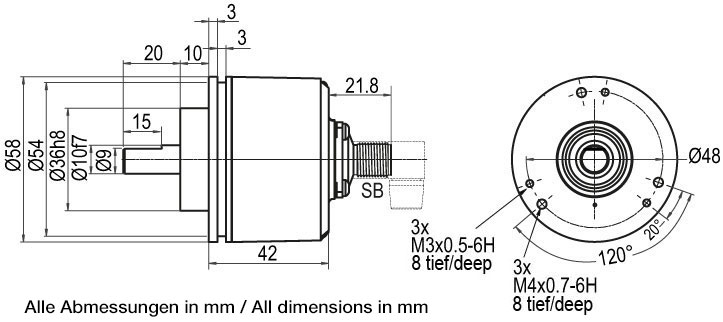

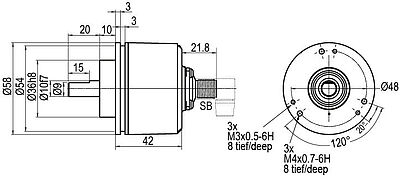

SB4assiale, 4 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SB5assiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SB8assiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
SB12assiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
SB4SB5SB8SB8SB8SB12SB12SB12SB12
  4 poli 5 poli 8 poli 8 poli 8 poli 12 poli 12 poli 12 poli 12 poli
Schema del connettore
CircuitoF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30
GND331113333
(+) Vcc112221111
A243334444
B424456666
N-555-8888
Uscita di preallarme-----5-5-
A inv.---64--99
B inv.---76--77
N inv.---8---1010
n. c.--6, 7, 8-7, 82, 7, 9, 10, 11, 122, 5, 7, 9, 10, 11, 122, 11, 122, 5, 11, 12
Schermo---------
File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

DescrizioneABN inv. poss.

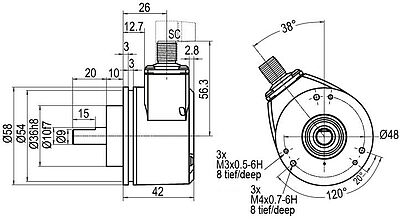

SC4radiale, 4 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SC5radiale, 5 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder-
SC8radiale, 8 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
SC12radiale, 12 poli, Connettore collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
SC4SC5SC8SC8SC8SC12SC12SC12SC12
  4 poli 5 poli 8 poli 8 poli 8 poli 12 poli 12 poli 12 poli 12 poli
Schema del connettore
CircuitoF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30
GND331113333
(+) Vcc112221111
A243334444
B424456666
N-555-8888
Uscita di preallarme-----5-5-
A inv.---64--99
B inv.---76--77
N inv.---8---1010
n. c.--6, 7, 8-7, 82, 7, 9, 10, 11, 122, 5, 7, 9, 10, 11, 122, 11, 122, 5, 11, 12
Schermo---------
a 2500 imp/giro
Tensione di esercizio V/DC
5 - 30 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
HTL
Canali
AB, ABN
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > (+)Vcc - 10 % Vcc
Livello L<
L < 2,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
solo protezione contro l’inversione di polarità
Uscita di preallarme
no
Tensione di esercizio V/DC
5 - 30 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
HTL invertito
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > (+)Vcc - 10 % Vcc
Livello L<
L < 2,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
solo protezione contro l’inversione di polarità
Uscita di preallarme
no
a 5000 imp/giro
Tensione di esercizio V/DC
4,75 - 5,5 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
TTL
Canali
ABN
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > 2,5 VDC
Livello L<
L < 0,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
no
Uscita di preallarme
Tensione di esercizio V/DC
4,75 - 5,5 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
TTL
Canali
AB, ABN
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > 2,5 VDC
Livello L<
L < 0,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
no
Uscita di preallarme
no
Tensione di esercizio V/DC
4,75 - 5,5 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
TTL, RS422 comp., invertito
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > 2,5 VDC
Livello L<
L < 0,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
no
Uscita di preallarme
Tensione di esercizio V/DC
4,75 - 5,5 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
TTL, RS422 comp., invertito
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > 2,5 VDC
Livello L<
L < 0,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
no
Uscita di preallarme
no
Tensione di esercizio V/DC
10 - 30 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
HTL
Canali
AB, ABN
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > (+)Vcc - 2,5 VDC
Livello L<
L < 2,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
Uscita di preallarme
Tensione di esercizio V/DC
10 - 30 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
HTL
Canali
AB, ABN
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > (+)Vcc - 2,5 VDC
Livello L<
L < 2,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
Uscita di preallarme
no
Tensione di esercizio V/DC
10 - 30 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
HTL invertito
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > (+)Vcc - 2,5 VDC
Livello L<
L < 2,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
Uscita di preallarme
Tensione di esercizio V/DC
10 - 30 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
HTL invertito
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > (+)Vcc - 2,5 VDC
Livello L<
L < 2,5 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
Uscita di preallarme
no
Tensione di esercizio V/DC
10 - 30 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
TTL, RS422 comp., invertito
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > 2,5 VDC
Livello L<
L < 1,2 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
solo protezione contro l’inversione di polarità
Uscita di preallarme
Tensione di esercizio V/DC
10 - 30 VDC
Corrente d'esercizio
typ. 70 mA
Forma di segnale
rettangolo
Circuito di uscita
TTL, RS422 comp., invertito
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > 2,5 VDC
Livello L<
L < 1,2 VDC
Frequenza di uscita
max. 200 kHz
Protezione connessioni
solo protezione contro l’inversione di polarità
Uscita di preallarme
no
(frequenza superiore) 1200 a 25000 imp/giro
Tensione di esercizio V/DC
4,75 - 5,5 VDC
Corrente d'esercizio
typ. 100 mA
Forma di segnale
rettangolo
Circuito di uscita
TTL
Canali
AB, ABN
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > 2,5 VDC
Livello L<
L < 0,5 VDC
Frequenza di uscita
max. 2 MHz
Protezione connessioni
no
Uscita di preallarme
no
Tensione di esercizio V/DC
4,75 - 5,5 VDC
Corrente d'esercizio
typ. 100 mA
Forma di segnale
rettangolo
Circuito di uscita
TTL, RS422 comp., invertito
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > 2,5 VDC
Livello L<
L < 0,5 VDC
Frequenza di uscita
max. 2 MHz
Protezione connessioni
no
Uscita di preallarme
no
Tensione di esercizio V/DC
10 - 30 VDC
Corrente d'esercizio
typ. 100 mA
Forma di segnale
rettangolo
Circuito di uscita
HTL
Canali
ABN
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > (+)Vcc - 2,5 VDC
Livello L<
L < 2,5 VDC
Frequenza di uscita
max. 600 kHz
Protezione connessioni
Uscita di preallarme
no
Tensione di esercizio V/DC
10 - 30 VDC
Corrente d'esercizio
typ. 100 mA
Forma di segnale
rettangolo
Circuito di uscita
HTL invertito
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > (+)Vcc - 2,5 VDC
Livello L<
L < 2,5 VDC
Frequenza di uscita
max. 600 kHz
Protezione connessioni
Uscita di preallarme
no
Tensione di esercizio V/DC
10 - 30 VDC
Corrente d'esercizio
typ. 100 mA
Forma di segnale
rettangolo
Circuito di uscita
TTL, RS422 comp., invertito
Canali
AB, ABN, e segnali invertiti
Uscita
push-pull
Carico
max. 40 mA / canale
Livello mA
a 20 mA
Livello H>
H > 2,5 VDC
Livello L<
L < 1,2 VDC
Frequenza di uscita
max. 2 MHz
Protezione connessioni
solo protezione contro l’inversione di polarità
Uscita di preallarme
no
1024, 2048 imp/giro
Tensione di esercizio V/DC
4,75 - 5,5 VDC
Corrente d'esercizio
typ. 100 mA senza carico
Forma di segnale
seno
Circuito di uscita
1 Vpp Sin/Cos
Canali
AB
Uscita
Seno, Coseno
Carico
per 1 Vpp Sin/Cos: min. 120 Ohm
Livello differenziale
Livello differenziale 1 Vpp +/- 25 %
Frequenza di uscita
max. 100 kHz
Protezione connessioni
no
Lunghezza cavo max.
max. 150 m per <260 pF/m
Uscita di preallarme
no
L’encoder WDGI 58B è disponibile anche come trasmettitore ad attrito particolarmente basso. La coppia di spunto viene modificata in ≤ 0,5 Ncm e il grado di protezione all’entrata dell’albero in IP50.
L’encoder WDGI 58B è disponibile anche con un albero appiattito.

L’encoder WDGI 58B è disponibile anche con il grado superiore di protezione IP67 completo.
Max. numero di giri di esercizio:3500 giri/min
Carico ammissibile sull’albero, assiale:100 N
Carico ammissibile sull’albero, radiale:110 N
Max. imp/giro:2500 imp/giro
Coppia di spunto:ca. 4 Ncm a temperatura ambiente
L’encoder WDGI 58B con i circuiti di uscita F24, G24, H24, I24, P24, R24, F05, G05, H05, I05, P05, R05, 245, 524, 645 è disponibile anche con il campo di temperatura esteso -40 °C a +85 °C (misurato alla flangia).

L’encoder WDGI 58B è disponibile anche con il membrana di compensazione di pressione. Questo impedisce la penetrazione di acqua nel corpo encoder ad alta umidità. Protezione fino a IP67, campo di temperatura e resistenza alla nebbia salina rimangono. Resistente alla chimici e solventi secondo DIN EN ISO2812-1.

L’encoder WDGI 58B è disponibile anche con cavo di lunghezza maggiore di 2 m. La lunghezza max. del cavo dipende dalla tensione di esercizio e dalla frequenza; vedere 'Dati tecnici generali'
Al momento dell’ordine si prega di integrare il numero di ordine con un numero di 3 cifre che indica la lunghezza in decimetri.
Esempio: Lunghezza cavo di 5 m = 050
KI467 Drehgeber Kabeldose
KI-4-67

Connettore femmina KI-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67

Cavo schermato preassemblato con connettore femmina diritto,
schermo connesso.

KIA467 Drehgeber Kabeldose
KIA-4-67

Connettore femmina KIA-4-67:
Adatta a encoder con uscita connettore del sensore SB4 e SC4, 4-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

KI567 Drehgeber Kabeldose
KI-5-67

Connettore femmina KI-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.

Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.

KIA567 Drehgeber Kabeldose
KIA-5-67

Connettore femmina KIA-5-67:
Adatta a encoder con uscita connettore del sensore SB5 e SC5, 5-poli, IP67.

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

KD540 Drehgeber Kabeldose
KD-5-40

Connettore femmina KD-5-40:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP40

Connettore femmina dritto oppure cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

KD567 Kabeldose Drehgeber
KD-5-67

Connettore femmina KD-5-67:
Adatta a encoder con uscita connettore SI/SH, 5-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

KDA667 Drehgeber Kabeldose
KDA-6-67

Connettore femmina KDA-6-67:
Adatta a encoder con uscita connettore SI/SH, 6-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.

KD740 Drehgeber Kabeldose
KD-7-40

Connettore femmina KD-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina M16 x 0.75

KDA740 Drehgeber Kabeldose
KDA-7-40

Connettore femmina KDA-7-40:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP40

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

KD767 Drehgeber Kabeldose
KD-7-67

Connettore femmina KD-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con filetto femmina 16 x 0.75

KDA767 Drehgeber Kabeldose
KDA-7-67

Connettore femmina KDA-7-67:
Adatta a encoder con uscita connettore S2/S3, 7-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

KI867 Drehgeber Kabeldose
KI-8-67

Connettore femmina KI-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67

Cavo schermato preassemblato con connettore femmina dritto,
schermo connesso.

KIA867 Drehgeber Kabeldose
KIA-8-67

Connettore femmina KIA-8-67:
Adatta a encoder con uscita connettore del sensore SB8 e SC8, 8-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

KD840 Drehgeber Kabeldose
KD-8-40

Connettore femmina KD-8-40:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP40

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

KD867 Drehgeber Kabeldose
KD-8-67

Connettore femmina KD-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

Drehgeber KDA867
KDA-8-67

Connettore femmina KDA-8-67:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con filetto femmina M16 x 0.75

Drehgeber KDA867S
KDA-8-67-S

Connettore femmina KDA-8-67-S:
Adatta a encoder con uscita connettore SI/SH, 8-poli, IP67

Connettore femmina angolare, schermabile oppure
cavi preassemblati con connettore femmina angolare, completamente schermato.

KI1267 Drehgeber Kabeldose
KI-12-67

Connettore femmina KI-12-67:
Adatta a encoder con uscita connettore del sensore SB12 e SC12, 12-poli, IP67

Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.

KIA1267 Drehgeber Kabeldose
KIA-12-67

Connettore femmina KIA-12-67:
Adatta a encoder con uscita connettore del sensore SB12 e SC12, 12-poli, IP67

Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.

KD1267 Drehgeber Kabeldose
KD-12-67

Connettore femmina KD-12-67:
Adatta a encoder con uscita connettore S4/S5, S4R/S5R, 12-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.
Con rotazione destrorsa o sinistrorsa.

 STEP file

KDA1267 Drehgeber Kabeldose
KDA-12-67

Connettore femmina KDA-12-67:
Adatta a encoder con uscita connettore S4/S5, S4R/S5R, 12-poli, IP67

Connettore femmina angolare oppure
cavi preassemblati con connettore femmina angolare.
Con rotazione destrorsa o sinistrorsa.
Inserto portacontatti femmina montabile a piacere.

KDSH1267 Drehgeber Kabeldose
KD-SH12-67

Connettore femmina KD-SH12-67:
Adatta a encoder con uscita connettore SI/SH, 12-poli, IP67

Connettore femmina dritto oppure
cavi preassemblati con connettore femmina dritto.

KD84015S DIZ Drehgeber Kabeldose
KD-8-40-15-S-DIZ

Connettore femmina KD-8-40-15-S-DIZ:
Per convertitore di frequenza: Emotron

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S RST Drehgeber Kabeldose
KD-8-40-15-S-RST

Connettore femmina KD-8-40-15-S-RST:
Per convertitore di frequenza: RST

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S SDR Drehgeber Kabeldose
KD-8-40-15-S-SDR

Connettore femmina KD-8-40-15-S-SDR:
Per controllo: Schindler MX

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S CTF Drehgeber Kabeldose
KD-8-40-15-S-CTF

Connettore femmina KD-8-40-15-S-CTF:
Per convertitore di frequenza: Control Techniques

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S KEB Drehgeber Kabeldose
KD-8-40-15-S-KEB

Connettore femmina KD-8-40-15-S-KEB:
Per convertitore di frequenza: KEB

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S LOH Drehgeber Kabeldose
KD-8-40-15-S-LOH

Connettore femmina KD-8-40-15-S-LOH:
Per convertitore di frequenza: Flender Loher tipo: Dynavert L

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 15 poli, 3 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S LIF Drehgeber Kabeldose
KD-8-40-15-S-LIF

Connettore femmina KD-8-40-15-S-LIF:
Per convertitore di frequenza: Liftequip

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 9 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

KD84015S ZIL Drehgeber Kabeldose
KD-8-40-15-S-ZIL

Connettore femmina KD-8-40-15-S-ZIL:
Per convertitore di frequenza: Ziehl-Abegg

Adatto a encoder con uscita connettore SI8 e SH8, 8 poli, IP40.
Connettore (D-Sub 9 poli, 2 file).
Cavo schermato preassemblato con connettore femmina diritto e connettore D-Sub.
Corpo connettore femmina / connettore maschio collegati conduttivamente con lo schermo.

MW58B Drehgeber Montagewinkel
MW58B

Staffa angolare di montaggio MW58B

adatto per encoder incrementale WDGI 58B, 58K, 58D, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.

 STEP-download MW58B

QF58B Drehgeber Quadratflansch
QF58B

Flangia quadrata QF58B

adatto per encoder incrementale WDGI 58B, 58K, 58D, WDG 58T e
encoder assoluto WDGA 58B, WDGA 58D.

SP300 Drehgeber Spannexzenter
SP-3-00

Morsetto ad eccentrico SP-3-00

adatto per encoder incrementale WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B e encoder assoluto WDGA 36A, WDGA 58A, WDGA 58B.

ST27 Kupplung Drehgeber
ST27

Giunto a innesto ST27

per encoder con albero Ø 6 mm o 10 mm

PK24 Kupplung Drehgeber
PK24

Giunto marginatura PK24

per encoder con albero Ø 6 mm, 8 mm o 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Giunto a dischi elastici FSK22

per encoder con albero Ø 6 mm, 10 mm o 12 mm.

WK24 Kupplung Drehgeber
WK24

Giunto a spirale WK24

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.

WK32 Kupplung Drehgeber
WK32

Giunto a spirale WK32

per encoder con albero Ø 6 mm o 10 mm.

BK29 Kupplung Drehgeber
BK29

Giunto a soffietto BK29

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Giunto a soffietto FB29B

per encoder con albero Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Giunto flessibile doppia ansa DSK29

per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

DSK38 Kupplung Drehgeber
DSK38

Giunto flessibile doppia ansa DSK38

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

DSK48 Kupplung Drehgeber
DSK48

Giunto flessibile doppia ansa DSK48

per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

WDGMA5005x

Braccio a molla con encoder WDGI 58B, 58D, 58K, WDG 58T

per rilevamento lunghezza

WDGMA5105x

Braccio a molla con encoder WDGI 58B, 58D, 58K, WDG 58T

per rilevamento lunghezza

WDGMA10000 Federarm Drehgeber
WDGMA10000

Braccio a molla con encoder WDGI 58B, 58D, 58K, WDG 58T

per rilevamento lunghezza

DH10000
WDGDH10000

Supporto encoder equalizzazione lineare
con encoder WDGI 58B, 58D, 58K, WDG 58T

per il rilevamento della lunghezza

 STEP download WDGDH10000.stp

MR200KR Messrad Drehgeber
MR200KR

Ruote metriche MR200KR

Circonferenza: 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: cartone, legno, (Tessile).
Per encoder con albero Ø 6 mm o 10 mm.

MRA200KR Messrad Drehgeber
MRA200KR

Ruote metriche MRA200KR

Circonferenza 200 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.

 File STEP MRA200KR06 foro Ø 6 mm

MR200KH Messrad Drehgeber
MR200KH

Plastica, superfici verniciate, carta, cartone, legno, metallo, tessutiRuote metriche MR200KH

Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, liscio)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.

MRA200KH Messrad Drehgeber
MRA200KH

Ruote metriche MRA200KH

Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.

 File STEP MRA200KH10 foro Ø 10 mm

MR200NG Messrad Drehgeber
MR200NG

Ruote metriche MR200NG

Circonferenza: 200 mm,
Rivestimento: Gomma puntinata
Campi di applicazione: tessile.
Per encoder con albero Ø 6 mm o 10 mm.

MRA200NG Messrad Drehgeber
MRA200NG

Ruote metriche MRA200NG

Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica .
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm.

MR200KG Messrad Drehgeber
MR200KG

Ruote metriche MR200KG

Circonferenza: 200 mm,
Rivestimento: materiale sintetico (Hytrel, zigrinato)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 6 mm o 10 mm.

MRA200KG Messrad Drehgeber
MRA200KG

Ruote metriche MRA200KG

Circonferenza: 200 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 6 mm, Ø 10 mm o Ø 12 mm

MR500KR Messrad Drehgeber
MR500KR

Ruota metrica MR500KR

Circonferenza: 500 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, (tessuti).
Per encoder con albero Ø 10 mm.

MRA500KR Messrad Drehgeber
MRA500KR

Ruote metriche MRA500KR

Circonferenza: 500 mm,
Rivestimento: zigrinatura spinata
Campi di applicazione: Cartone, legno, tessili, gomma, plastica morbida.
Per encoder con albero Ø 10 mm o Ø 12 mm.

MR500KH Messrad Drehgeber
MR500KH

Ruota metrica MR500KH

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (Hytrel, liscio)
Campi di applicazione: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Per encoder con albero Ø 10 mm.

MRA500KH Messrad Drehgeber
MRA500KH

Ruote metriche MRA500KH

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, liscio)
Campi di applicazione: metallo ungreased, superficie dipinta., plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.

MR500KG Messrad Drehgeber
MR500KG

Ruota metrica MR500KG

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (Hytrel, zigrinato)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, tessuti.
Per encoder con albero Ø 10 mm.

MRA500KG Messrad Drehgeber
MRA500KG

Ruote metriche MRA500KG

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, zigrinato)
Campi di applicazione: metallo unta, superfici verniciate, plastica, carta, cartone, legno, tessili, vetro, pavimenti.
Per encoder con albero Ø 10 mm o Ø 12 mm.

MR500KV Messrad Drehgeber
MR500KV

Ruota metrica MR500KV

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (Vulkollan®, liscio)
Campi di applicazione: Plastica, superfici verniciate, carta, cartone, legno, metallo, filo.
Per encoder con albero Ø 10 mm.

MR500NG Messrad Drehgeber
MR500NG

Ruota metrica MR500NG

Circonferenza: 500 mm
Rivestimento: Gomma puntinata
Campi di applicazione: tessile
Per encoder con albero Ø 10 mm.

MRA500NG Messrad Drehgeber
MRA500NG

Ruote metriche MRA500NG

Circonferenza: 500 mm,
Rivestimento: materiale sintetico (poliuretano, puntinato)
Campi di applicazione: tessuti grossolani, tappeto, misurazione del cavo, vello, carta, cartone, legno, plastica.
Per encoder con albero Ø 10 mm o Ø 12 mm.

distributors
For further information please contact our local distributor.
Here you find a list of our distributors worldwide
Si desidera ottenere un'offerta o vuole un richiamo. Richiesta
Contatto
