WDGA 58A CAN SAE J1939

Encoder assoluto, magnetico, CAN SAE J1939 WDGA 58A,
Albero pieno, flangia sincrona;
Corpo: Ø 58 mm

16/32 bit monogiro/multigiro;
Albero pieno: Ø 6 mm / Ø 10 mm

Scheda tecnica
Drehgeber WDGA58ASAEJ1939
Punti forti
  • Tecnologia EnDra® multigiro: Esente da manutenzione e non inquinante
  • Protocollo CAN SAE J1939
  • Tecnologia all’avanguardia con processore a 32 bit
  • LED a 2 colori come indicatore dello stato di funzionamento
  • Carichi massimi su cuscinetto fino a 220 N radiale, 120 N assiale
Dettagli prodotto
Flangia
Flangia sincrona
Corpo
Ø 58 mm
Acciaio inox
Risoluzione
Risoluzione monogiro

65.536 passi/360° (16 bit)

Risoluzione multigiro

fino a 32 bit

Albero
Ø 6 mm
Avvertenza: Attenzione: Nessuna opzione AAS = IP67 completo
Lunghezza dell’albero: L: 12 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Ø 10 mm
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Max. numero di giri di esercizio
8000 giri/min
Tensione d’esercizio
4,75 VDC a 32 VDC
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Temperatura di esercizio
-40 °C a +85 °C
Temperatura di stoccaggio
-40 °C a +100 °C
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65; uscita cavo L1: IP40
Avvertenza
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

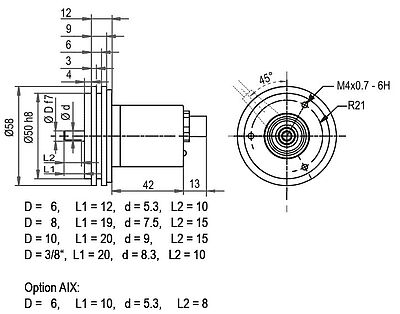

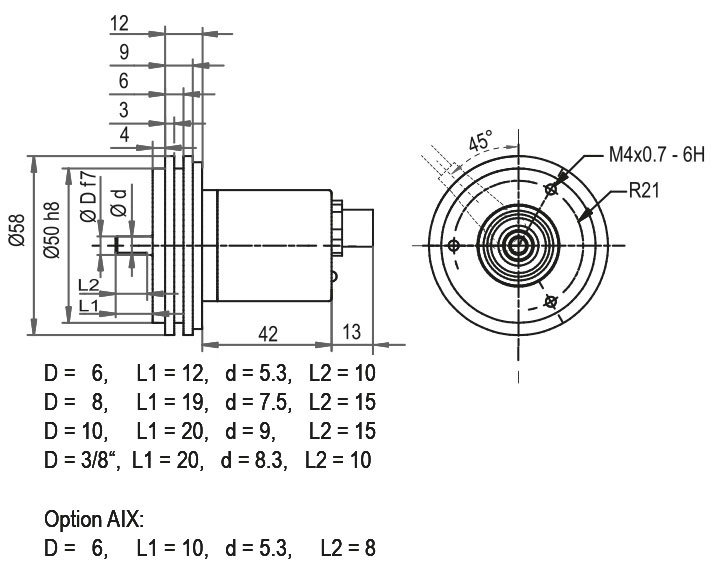

CB5assiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

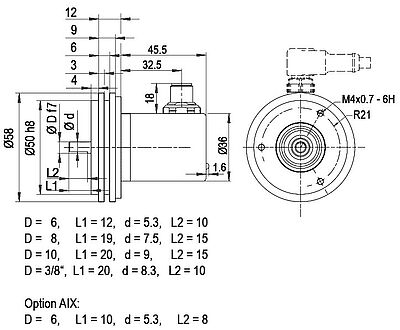

CC5radiale, 5 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Schermo1
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione

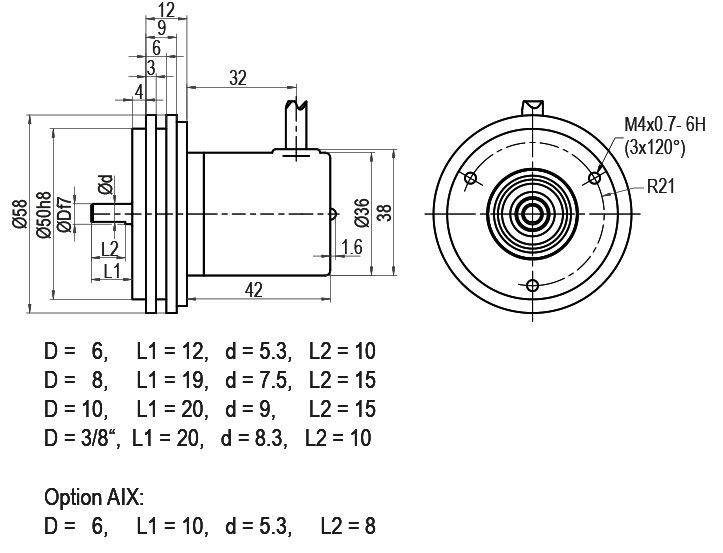

L1radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder (IP40)
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione
L2assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo
Visualizzatore STEP / File STEP:

Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui

Descrizione
L3radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder
Assegnazione delle connessioni
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/Schermoschermo
Handout Absolute encoders WDGA
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
  • QuattroMag® Singleturn technology: High precision +/- 0,0878°

Short-Catalogue Encoders and systems
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

HALT Test
The HALT-Test

Delivery times and service
Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Istruzioni di montaggio encoder assoluti WDGA SAE J1939
Istruzioni di montaggio encoder assoluti WDGA SAE J1939

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Informazioni

ISO Certificato DIN EN 9001:2015
ISO Certificato DIN EN 9001:2015

SP300 Drehgeber Spannexzenter
SP-3-00

Morsetto ad eccentrico SP-3-00

adatto per encoder incrementale WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B e encoder assoluto WDGA 36A, WDGA 58A, WDGA 58B.

STEP file

MG58A Drehgeber Montageglocke 01
MG58A

Campana di montaggio MG58A

adatto per encoder incrementale WDGI 58A e
encoder assoluto WDGA 58A.

ST27 Kupplung Drehgeber
ST27

Giunto a innesto ST27

per encoder con albero Ø 6 mm o 10 mm

PK20 Kupplung Drehgeber
PK20

Giunto marginatura PK20

per encoder con albero Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Giunto marginatura PK24

per encoder con albero Ø 6 mm, 8 mm o 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Giunto a dischi elastici FSK22

per encoder con albero Ø 6 mm, 10 mm o 12 mm.

WK22 Kupplung Drehgeber
WK22

Giunto a spirale WK22

per encoder con albero Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Giunto a spirale WK24

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.

WK32 Kupplung Drehgeber
WK32

Giunto a spirale WK32

per encoder con albero Ø 6 mm o 10 mm.

BK29 Kupplung Drehgeber
BK29

Giunto a soffietto BK29

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Giunto a soffietto FB29B

per encoder con albero Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Giunto flessibile doppia ansa DSK29

per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

 STEP Download DSK290606

 STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Giunto flessibile doppia ansa DSK38

per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

STEP-Datei DSK380606

DSK48 Kupplung Drehgeber
DSK48

Giunto flessibile doppia ansa DSK48

per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.

STEP download DSK481012

L’encoder WDGA 58A CAN SAE J1939 isolato galv. è disponibile anche con il grado superiore di protezione IP67 completo.
(full IP67 only connection CB5, CC5, L2 or L3 version; not cable connection L1 = IP40).
Max. numero di giri di esercizio:  3500 min'-1
Carico ammissibile sull’albero:    assiale 100 N; radiale 110 N
Coppia di spunto:                        ca. 4 Ncm a temperatura ambiente

L’encoder WDGA 58A CAN SAE J1939 è disponibile anche con resistenza terminale 120 Ohm fisso.

L'encoder WDGA 58A CAN SAE J1939 albero: Ø 6 mm è disponibile anche con un albero accorciato L = 10 mm.
