Encoder assoluto, magnetico, SSI, WDGA 58A,
Albero pieno, flangia sincrona;
Corpo: Ø 58 mm
16/43-bit monogiro/multigiro;
Albero pieno: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8";
Codice: binario o gray
- EnDra®: esente da manutenzione e non inquinante
- Modello industriale compatto e robusto
- Interfaccia: SSI (synchron-seriell Interface)
- Codice: binario o gray
- Azzerabile
- Direzione di conteggio modificabile
- LED per segnalazioni di stato
- EMC: EN 61000-6-2, EN 61000-6-3
fino a 65.536 passi/360° (16 bit)
Risoluzione multigirofino a 43 bit.
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo

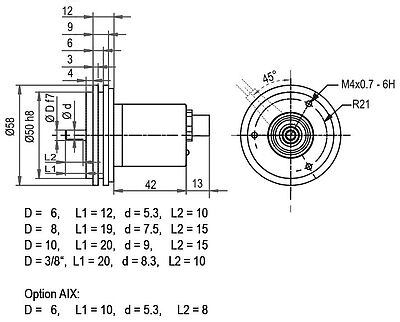

Lunghezza dell’albero: L: 12 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo
Lunghezza dell’albero: L: 19 mm
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Avvertenza: Attenzione: Nessuna opzione AAO = IP67 completo
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Lunghezza dell’albero: L: 20 mm
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Consumo interno di corrente: typ. 80 mA
Potenza assorbita: max. 0,44 W
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|
L2 | assiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
GND | WH |
(+) Vcc | BN |
SSI CLK+ | GN |
SSI CLK- | YE |
SSI DATA+ | GY |
SSI DATA- | PK |
PRESET | BU |
DIR | RD |
Schermo | corpo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|
L3 | radiale, Schermo collegato in modo conduttivo con il corpo dell'encoder |
GND | WH |
(+) Vcc | BN |
SSI CLK+ | GN |
SSI CLK- | YE |
SSI DATA+ | GY |
SSI DATA- | PK |
PRESET | BU |
DIR | RD |
Schermo | corpo |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|
K1 | radiale, Schermo aperto |
GND | WH |
(+) Vcc | BN |
SSI CLK+ | GN |
SSI CLK- | YE |
SSI DATA+ | GY |
SSI DATA- | PK |
PRESET | BU |
DIR | RD |
Schermo | corpo aperto |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|
CB8 | assiale, 8 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|
CC8 | radiale, 8 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|
CH8 | radiale, 8 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
Il file STEP desiderato non è presente nell’elenco:
Richiesta file STEP qui
Descrizione | |
---|---|
C5 | radiale, 12 poli, Schermo collegato in modo conduttivo con il corpo dell'encoder |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
of Wachendorff Automation GmbH & Co. KG
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation products.
Informazioni
Visualizzatore SSI per encoder assoluto WDGA SSI con monogiro oppure multigiro.
con 4 preset e uscite
Connettore femmina KI-8-67-SSI:
adatta per encoder assoluto WDGA SSI
con uscita connettore CB8 e CC8, 8 poli, IP67
Cavo schermato preassemblato con connettore femmina dritto, schermo connesso.
Connettore femmina KIA-8-67-SSI:
adatta per encoder assoluto WDGA SSI
con uscita connettore CB8 e CC8, 8 poli, IP67
Cavo schermato preassemblato con connettore femmina angolare, schermo connesso.
Connettore femmina KD-8-67-SSI:
adatta per encoder assoluto WDGA SSI
con uscita connettore CH8, 8-poli, IP67
Connettore femmina dritto oppure
avi preassemblati con connettore femmina dritto.
Connettore femmina KDA-8-67-SSI:
adatta per encoder assoluto WDGA SSI con uscita connettore CH8, 8-poli, IP67
Connettore femmina angolare oppure
cavi preassemblati con connettori femmina angolare.
Inserto portacontatti femmina montabile a piacere.
Connettore femmina KD-12-67-SSI:
adatta per encoder assoluto WDGA SSI
con uscita connettore C5, 12-poli, IP67
Connettore femmina dritto oppure
cavi preassemblati con connettori femmina dritti.
Connettore femmina KDA-12-67-SSI:
adatta per encoder assoluto WDGA SSI
con uscita connettore C5, 12-poli, IP67
Connettore femmina oppure
cavi preassemblati con connettori femmina angolare.
Inserto portacontatti femmina montabile a piacere.
Giunto a innesto ST27
per encoder con albero Ø 6 mm o 10 mm
Giunto marginatura PK20
per encoder con albero Ø 6 mm.
Giunto marginatura PK24
per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Giunto a dischi elastici FSK22
per encoder con albero Ø 6 mm, 10 mm o 12 mm.
Giunto a spirale WK22
per encoder con albero Ø 6 mm.
Giunto a spirale WK32
per encoder con albero Ø 6 mm o 10 mm.
Giunto a soffietto BK29
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Disallineamento radiale max.: ± 0,25 mm o ± 0,30 mm*
Rigidezza torsionale della molla: 150 Nm/rad o 130 Nm/rad*
Giunto a soffietto FB29B
per encoder con albero Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.
Giunto flessibile doppia ansa DSK29
per encoder con albero Ø 6 mm, 8 mm o 10 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK38
per encoder con albero Ø 6 mm, 8 mm, 10 mm o 12 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
Giunto flessibile doppia ansa DSK48
per encoder con albero Ø 10 mm, 12 mm o 14 mm.
Senza parti in movimento, termicamente ed elettricamente isolanti, funzionamento silenzioso, esente da manutenzione.
Buona resistenza contro:
Benzina, olio, benzene, toluolo, idrocarburi aromatici e non aromatici, alcoli, glicoli, solventi e molti prodotti chimici.
L’encoder WDGA 58A SSI è disponibile anche con il grado superiore di protezione IP67 completo.
(full IP67 only connection CB8, CC8, CH8, C5, L2 or L3 version; not cable connection K1 = IP40).
Max. numero di giri di esercizio: 3500 min'-1
Carico ammissibile sull’albero: assiale 100 N; radiale 110 N
Coppia di spunto: ca. 4 Ncm a temperatura ambiente
L'encoder WDGA 58A SSI albero: Ø 6 mm è disponibile anche con un albero accorciato L = 10 mm.
